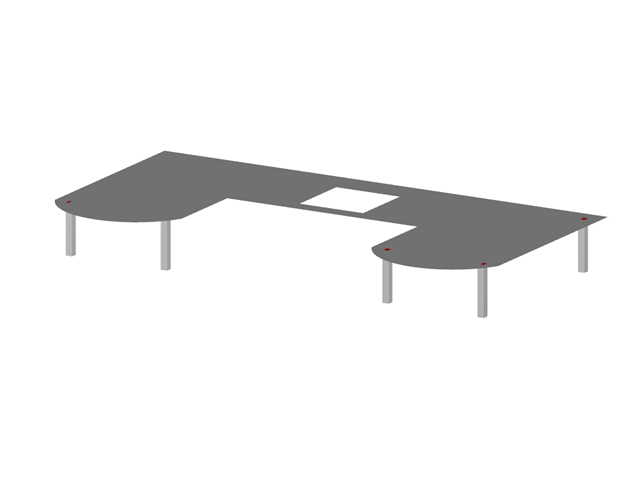

Laden Sie hier das Teilmodell eines Gebäudes herunter und öffnen Sie es mit RFEM 5. Dieses Gebäude wird im Online-Kurs in jedem Video um zusätzliche Bauteile erweitert.
Dieses Modell wurde in dem Video 'RFEM 5 für Anfänger | 011 Dokumentation - Ausdruckprotokoll' erstellt.
- Statische Berechnung und Bemessung von Tragwerken aus Stahlbeton | Dlubal Software
- RFEM 5 Tutorial für Anfänger | 001 Einführung - Statiksoftware RFEM und Übersicht
- RFEM 5 Tutorial für Anfänger | 002 Einführung - Modell anlegen
- RFEM 5 Tutorial für Anfänger | 003 Benutzeroberfläche - Konfiguration und Steuerung
- RFEM 5 Tutorial für Anfänger | 011 Dokumentation - Ausdruckprotokoll
- Kräfte und Lasten
- Lagerarten und Auflager
RFEM 5 für Anfänger | 011 Dokumentation - Ausdruckprotokoll
| Anzahl Knoten | 98 |
| Anzahl Linien | 123 |
| Anzahl Stäbe | 84 |
| Anzahl Flächen | 7 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 1 |
| Gesamtgewicht | 578.687 t |
| Abmessungen | 28.000 x 14.500 x 9.135 m |
| Programmversion | 5.23.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Die Ergebnisse von Volumenkörper-Spannungen können als farbige 3D-Punkte in den finiten Elementen dargestellt werden.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
In RFEM 6 und RSTAB 9 haben Sie die Möglichkeit, "Visuelle Objekte" als Hilfsobjekte einzufügen. Sie können dabei die Dateiformate 3ds, stl und obj importieren.
Mit diesen Objekten lässt sich ein besserer Bezug zu Abmessungen und Dimensionen herstellen.
