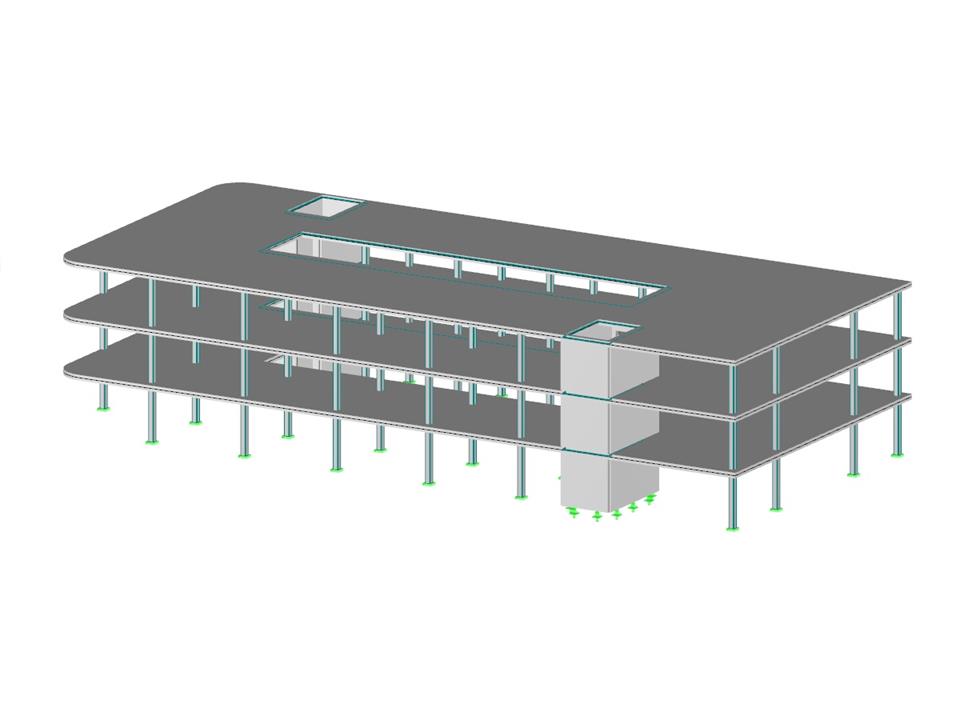

RFEM-Modell eines Parkhauses aus Stahlbeton.
Parkhaus aus Stahlbeton
| Anzahl Knoten | 229 |
| Anzahl Linien | 226 |
| Anzahl Stäbe | 78 |
| Anzahl Flächen | 28 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 1636.973 t |
| Abmessungen | 40.725 x 9.000 x 18.250 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Allgemeines
Allgemeines
Veranstaltung
Produkt-Feature
Der Bewehrungsvorschlag aus RF-/BETON Stäbe kann nach Revit exportiert werden. Unterstützt werden aktuell Rechteck- sowie Kreisquerschnitte.
Die Bewehrungsstäbe lassen sich nachträglich in Revit modifizieren.
Im Zusatzmodul RF-BETON Flächen definierte Flächenbewehrungen lassen sich über die direkte Schnittstelle als Bewehrungsobjekte an Revit übergeben. Hierfür können in RF-BETON Flächen optional Flächen-, Rechteck-, Vieleck- und Rundbewehrungsbereiche gewählt werden. Neben Stabbewehrung lässt sich auch Mattenbewehrung übertragen.
- Frei ansetzbare Zwei- oder Dreibahnenbewehrung im Grenzzustand der Tragfähigkeit
- Durch vektorielle Darstellung der Hauptspannungsrichtungen der Schnittgrößen besteht die Möglichkeit, die Ausrichtung der dritten Bewehrungsbahn optimal an die Beanspruchung anzupassen
- Bemessungsvarianten zur Vermeidung von Biegedruckbewehrung oder von Schubbewehrung
- Bemessung von Flächen als wandartige Träger (Scheibentheorie)
- Möglichkeit zur Definition von Grundbewehrungen für obere und untere Bewehrungslage
- Definition der vorhandenen Bewehrung für den Nachweis der Gebrauchstauglichkeit
- Ergebnisausgabe in Punkten eines beliebig wählbaren Rasters
- Optionale Erweiterung des Moduls mit einer nichtlinearen Verformungsberechnung. Diese ist zum einen durch eine normenkonforme Abminderung der Steifigkeit durch die Modulerweiterung RF-BETON Deflect oder durch eine allgemeine nichtlineare Berechnung, in dem die Steifigkeitsreduzierung durch einen iterativen Prozess ermittelt wird, mit RF-BETON NL möglich.
- Bemessung mit Stützen-Anschnittmomenten
- Präzise Aufschlüsselung von Unbemessbarkeitsursachen
- Bemessungsdetails für alle Nachweisstellen zur klaren Nachvollziehbarkeit der Bewehrungsermittlung
- Die Isolinien für die Längsbewehrung lassen sich als DXF-Datei exportieren und in CAD-Anwendungen als Grundlage für Bewehrungspläne verwenden
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
