Mit diesem Modell werden die Darstellungsmöglichkeiten der dreidimensionalen Grafik in RF-/JOINTS und RF-/RAHMECK Pro gezeigt.
Neben den Ansichten in Richtung der Hauptachsen - diese werden durch Klick auf die entsprechenden Symbole aufgerufen - kann die Grafik auch aus jeder anderen Perspektive betrachtet werden.

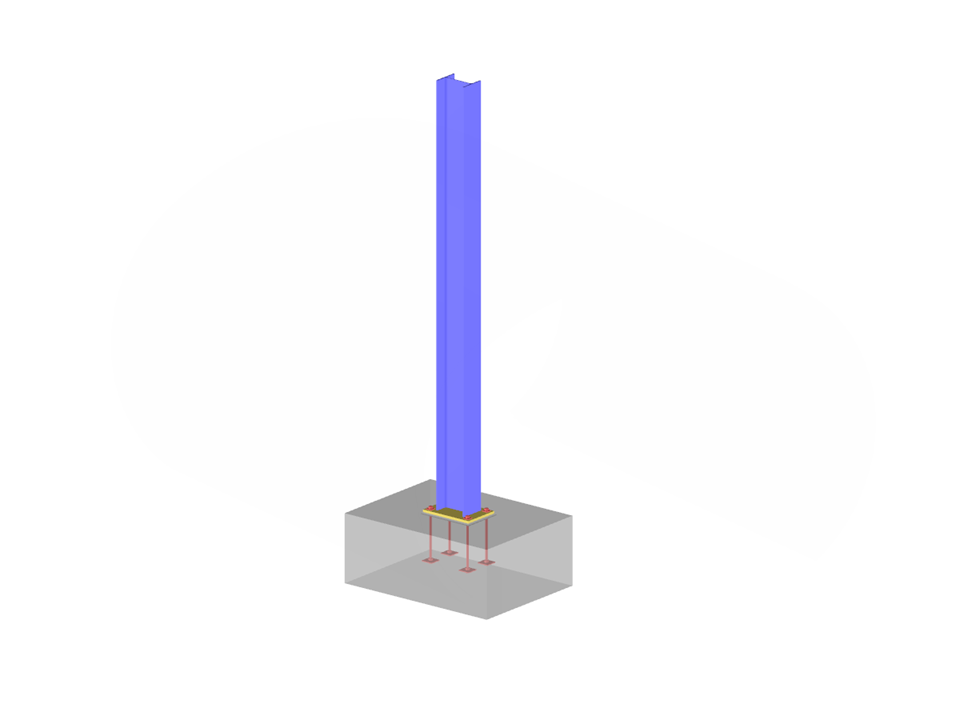

Stahlstütze mit Betonfundament
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,624 t |
| Abmessungen | 0,000 x 5,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
