Laden Sie hier das Modell eines biegesteifen Trägerstoßes mit Kontaktvolumen herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Die häufigsten Anwenderfehler mit RFEM und RSTAB' vom 28. Januar 2021 (deutsch, 4. Februar 2021 englisch) angewendet.
- Die häufigsten Anwenderfehler mit RFEM und RSTAB
- Die häufigsten Anwenderfehler in RFEM und RSTAB
- Plattenbeulen und Schalenbeulen mit Dlubal-Software
- Platten- und Schalenbeulen mit Dlubal-Software
- Häufigste Anwenderfehler mit RFEM und RSTAB
- Die häufigsten Anwenderfehler mit RFEM und RSTAB.
- Plattenbeulen und Schalenbeulen mit Dlubal-Software
- Die häufigsten Anwenderfehler mit RFEM und RSTAB
- Die häufigsten Anwenderfehler mit RFEM und RSTAB

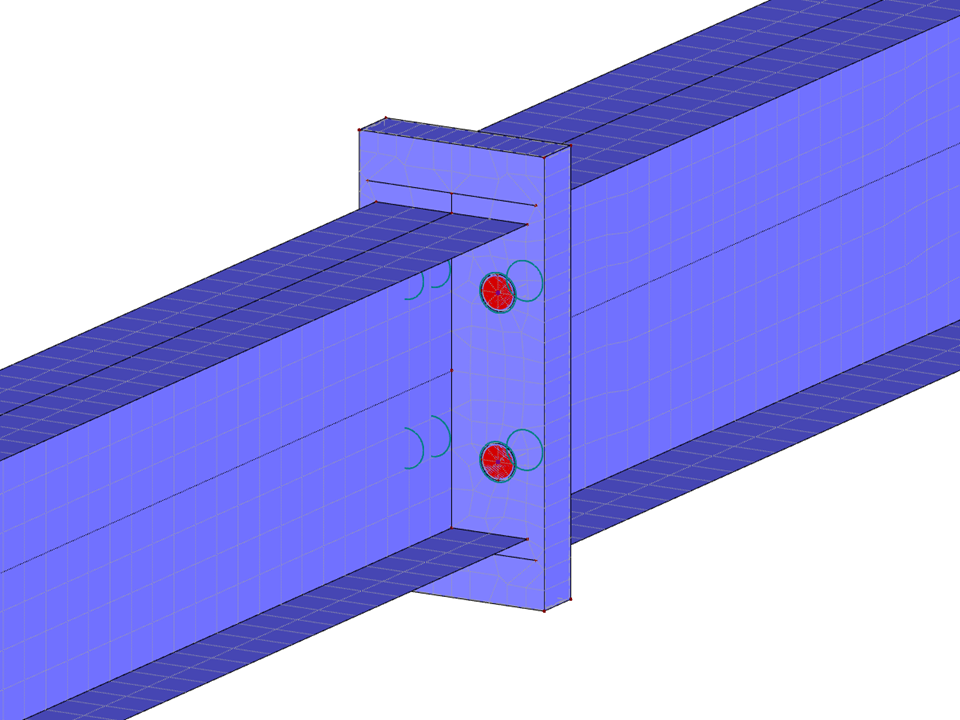

Biegesteifer Trägerstoß mit Kontaktvolumen
| Anzahl Knoten | 82 |
| Anzahl Linien | 83 |
| Anzahl Stäbe | 8 |
| Anzahl Flächen | 30 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.073 t |
| Abmessungen | 0.100 x 0.220 x 4.025 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
