Laden Sie hier das Modell eines Kragträgers mit Einzellast herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Die häufigsten Anwenderfehler mit RFEM und RSTAB' vom 28. Januar 2021 (deutsch, 4. Februar 2021 englisch) angewendet.
- Die häufigsten Anwenderfehler mit RFEM und RSTAB
- Die häufigsten Anwenderfehler in RFEM und RSTAB
- Häufigste Anwenderfehler mit RFEM und RSTAB
- Die häufigsten Anwenderfehler in RFEM und RSTAB
- Die häufigsten Anwenderfehler mit RFEM und RSTAB.
- Die häufigsten Anwenderfehler mit RFEM und RSTAB
- Die häufigsten Anwenderfehler mit RFEM und RSTAB

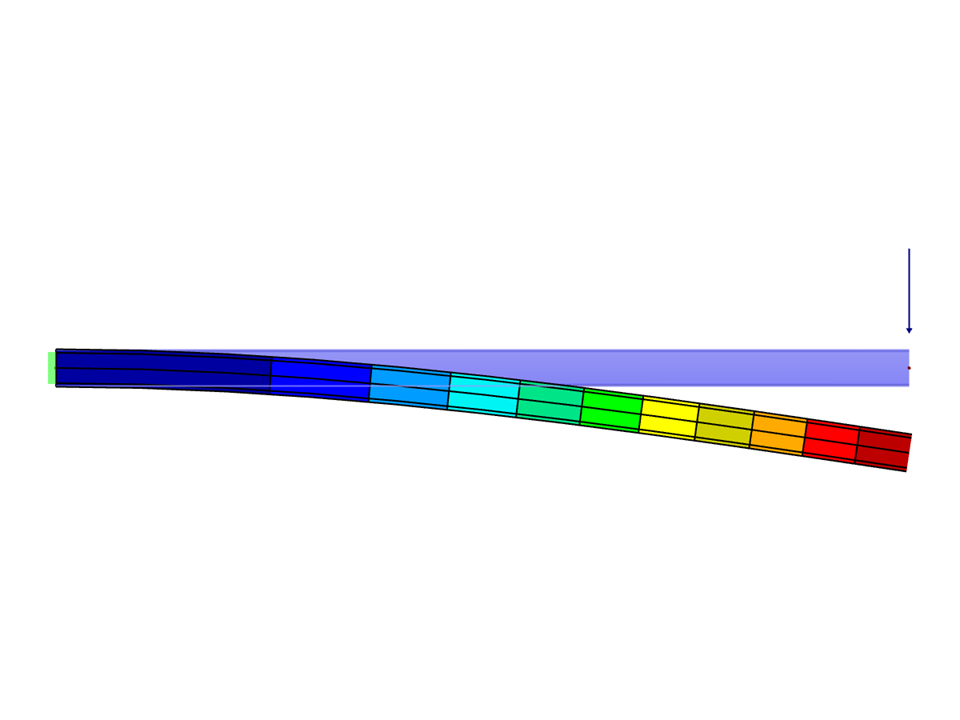

Kragträger mit Einzellast
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.131 t |
| Abmessungen | 5.000 x 0.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
