Mit diesem Modell wird die Funktion Knotenfreigabe erläutert.
Damit ist es möglich lose aufeinander liegende Träger ohne einer Verschraubung und ohne einer Schweißnaht zu berücksichtigen.
- Die häufigsten Anwenderfragen an den Dlubal-Support | November 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | November 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | März 2023
- Knotenfreigabe
- Die häufigsten Anwenderfragen an den Dlubal-Support | November 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | November 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | März 2023
- KB 000860 | Knotenfreigabe

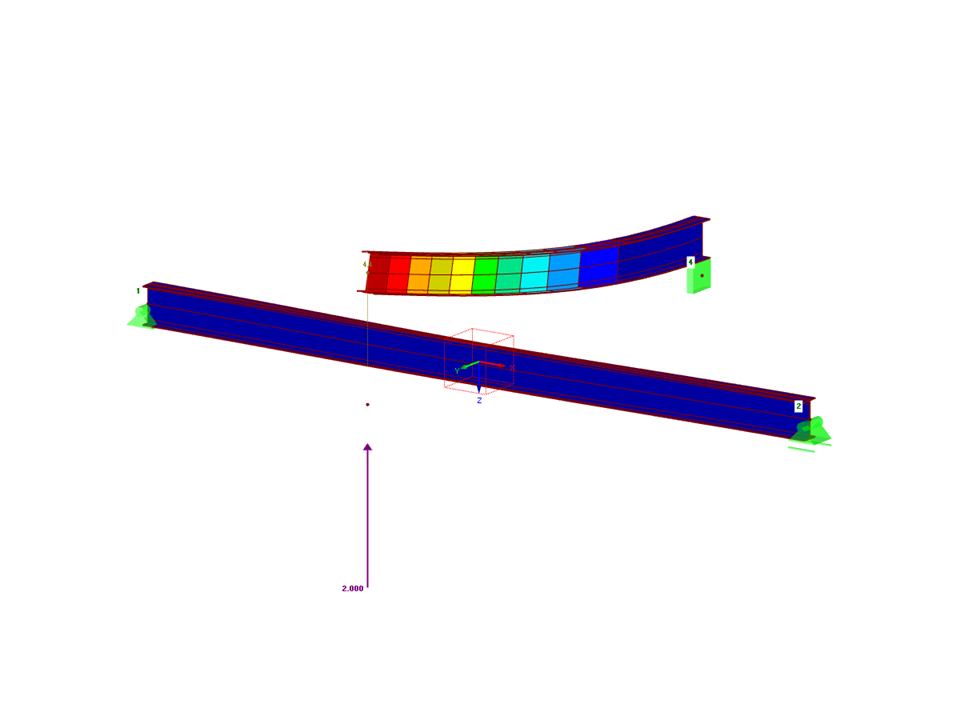

Träger mit Knotenfreigabe
| Anzahl Knoten | 6 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,157 t |
| Abmessungen | 4,000 x 0,000 x 3,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
