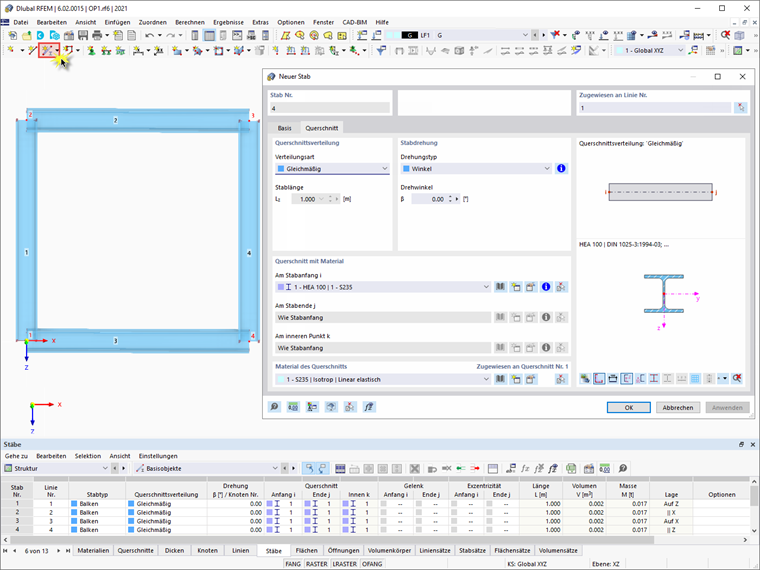

Um die Stäbe zu definieren, verwenden Sie die Schaltfläche in der Symbolleiste. Definieren Sie zunächst die Stäbe 1, 2, 3 und 4 mit gleichem Querschnitt (HEA 100) und gleicher Länge (1 m).

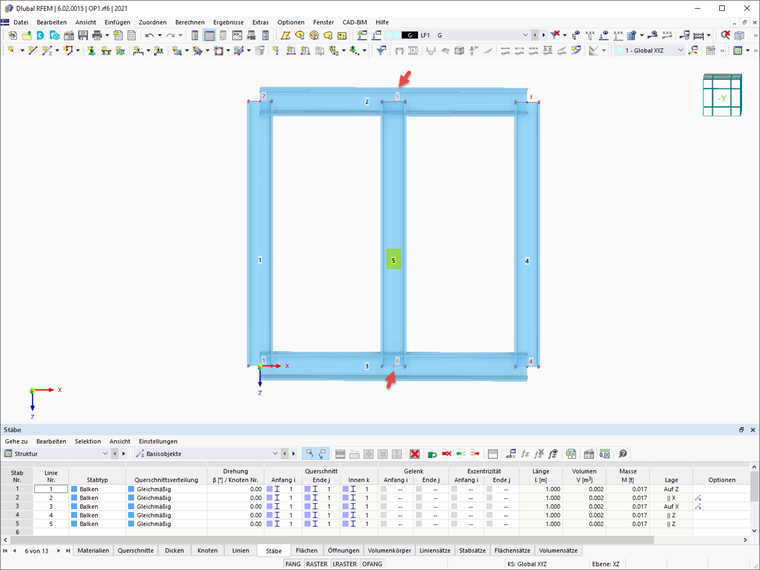

Der Stab Nr. 5 wird zunächst mittig zwischen Obergurt (Stab 2) und Untergurt (Stab 3) positioniert. Erstellen Sie hierzu Zwischenknoten sowohl am Stab Nr. 2 als auch am Stab Nr. 3. Die Zwischenknoten können über die Funktion Linie/Stab teilen erzeugt werden. Verbinden Sie dann diese Knoten mit einem neuen Stab (also Stab Nr. 5), der den gleichen Querschnitt (HEA 100) wie die übrigen Stäbe aufweist.
03
Stab Nr.5
