| Architektur und Tragwerksplanung | Raadgevend Ingenieursburo van Nunen B.V., Niederlande www.nunen.com |

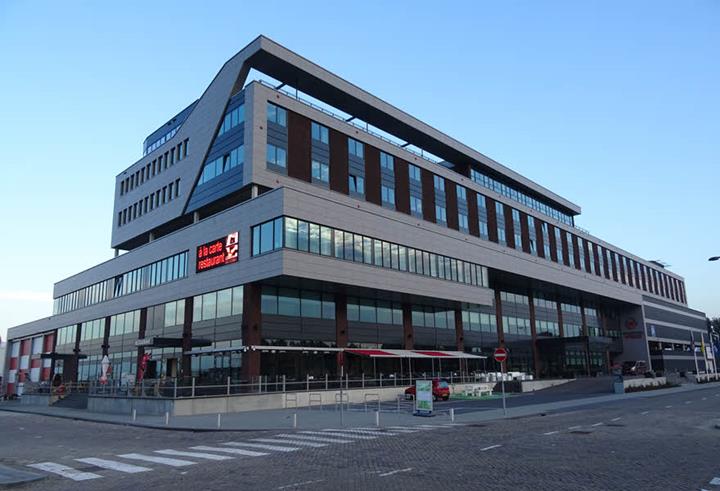

Hotel am Flughafen Rotterdam, Niederlande

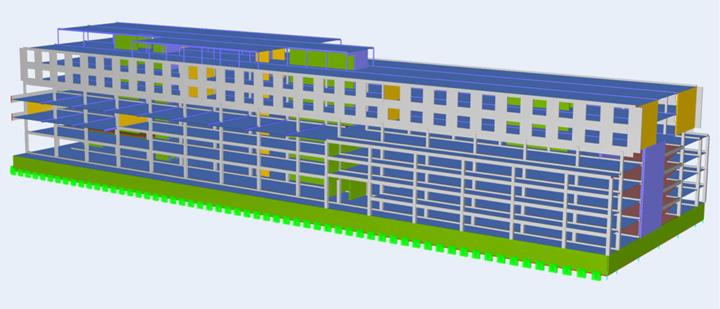

Das Hotel Landslide befindet sich in der Nähe des Flughafens Rotterdam. Die mehrgeschossige Stahlbetonkonstruktion wurde vom Ingenieurbüro Van Numen aus Rosmalen, Niederlande entworfen und in RFEM statisch berechnet.
