[EN] RWIND Simulation | Freistehende Dächer nach Eurocode 1 im Windkanal (Fall B)
Video
Erste Schritte mit RFEM
Beschreibung

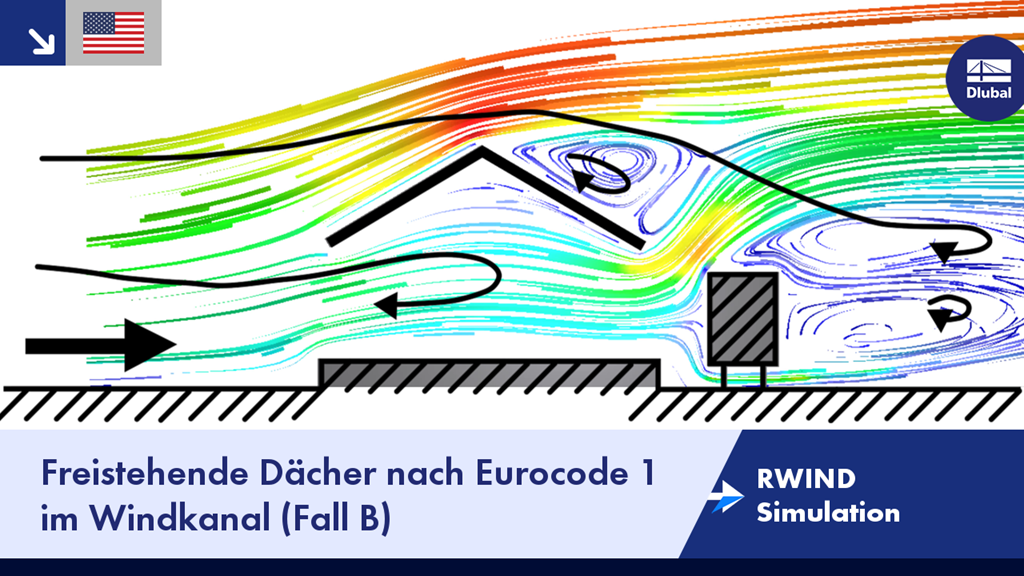

Im Video wird die realistische "Umströmung freistehender Dächer" in RWIND Simulation gezeigt. RWIND Simulation kann für den zweiten Fall in EN 1991-1-4 Abschnitt 7.3 Bild 7.15 (durch Lagergut leeseitig versperrtes Dach (φ = 1)) die exakte Windströmung generieren und die resultierenden Lasten nach RFEM exportieren.
RWIND Simulation ist ein eigenständiges Programm zur CFD-Simulation von Windströmungen um Gebäude oder sonstige Objekte und zur Generierung von Windlasten, d. h. Kräfte, die auf diese Objekte wirken. Die Winddrücke und Windsoge können als Lasten in die Statiksoftware RFEM oder RSTAB importiert werden.
Schlüsselwörter
RWIND Simulation Windlasten eines Gebäudes CFD-Simulation Windlasten berechnen CFD-Windanalyse Windgeschwindigkeit Gebäude im Windkanal Freistehendes Dach Eurocode 1 EN 1991-1-4 Bild 7.15 Umströmung freistehender Dächer 7.3 Freistehende Dächer Windsimulation Windkanal Windströmung Windströmungsanalyse Strömungsanalyse numerischer Windkanal OpenFOAM Shrink-wrap Windlast-Generierung Windsimulation-Software digitaler Windkanal CFD-Windsimulation-Programm Ermittlung von Windströmungen Windeffekte am Gebäude
