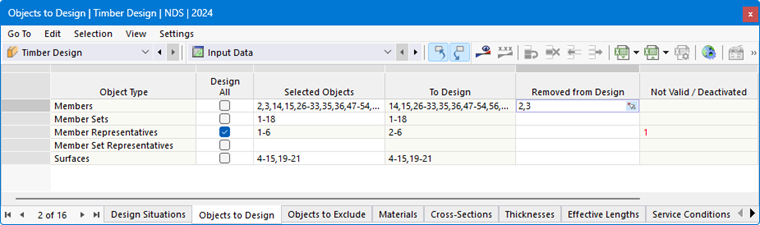

W tabeli Obiekty do wymiarowania wymienione są wszystkie typy obiektów موجودne w modelu, które mogą być brane pod uwagę przy wymiarowaniu drewna:
- Pręty
- Zbiory prętów
- Reprezentatywne pręty
- Reprezentatywne zbiory prętów
- Powierzchnie (tylko RFEM)
- Powierzchnie | Tarcze belkowe (tylko RFEM)
- Zbiory powierzchni (tylko RFEM)
- Zbiory powierzchni | Tarcze belkowe (tylko RFEM)
Obiekty do wymiarowania
Pole wyboru w kolumnie 'Wymiarować wszystkie' umożliwia szybki wybór wszystkich dostępnych obiektów do wymiarowania. W ten sposób możliwość wprowadzania danych w kolumnie 'Wybrane obiekty' zostaje zablokowana. Wpisywane są tam automatycznie numery wszystkich obiektów danego typu, na przykład wszystkich prętów lub wszystkich powierzchni.
Można jednak również ręcznie określić, które obiekty mają zostać zwymiarowane: należy wyłączyć pole wyboru 'Wymiarować wszystkie', a następnie wpisać numery odpowiednich obiektów w kolumnie 'Wybrane obiekty'. Za pomocą przycisku
na końcu komórki można również wybrać obiekty graficznie.
Usuwanie obiektów z wymiarowania
Jeżeli chcesz wykluczyć (prawidłowy) obiekt z wymiarowania, wpisz jego numer w kolumnie 'Usunięte z wymiarowania'. Wpisy w kolumnie 'Do wymiarowania' odpowiednio się zmniejszą.
Obiekty nieprawidłowe / zdezaktywowane
Kolumny 'Do wymiarowania' i 'Nieprawidłowe / zdezaktywowane' są zazwyczaj wypełniane automatycznie. W ten sposób wszystkie obiekty o właściwościach, które nie nadają się do wymiarowania drewna, są rozpoznawane i dezaktywowane na potrzeby wymiarowania. Są to na przykład pręty ze stali lub betonu, pręty o cienkościennym przekroju lub powierzchnie o zmiennej grubości. Dezaktywowane są również wszystkie pręty i powierzchnie, które mają być wymiarowane jako zbiory prętów lub zbiory powierzchni (patrz rozdziały Zbiory prętów oraz Zbiory powierzchni).
