Do wymiarowania elementów 1D można stosować zarówno Stäbe, jak i Stabsätze. Podczas gdy dla sprawdzeń przekrojowych zazwyczaj wystarczające jest stosowanie prętów, do sprawdzeń stateczności często wymagane są zespoły prętów. Tutaj wyjaśniono znaczenie zespołów prętów dla wymiarowania konstrukcji drewnianych.
Stosowanie zespołów prętów
Szczególnie przy sprawdzeniach stateczności wymagane jest stosowanie zespołu prętów, aby prawidłowo wyznaczyć obciążenie krytyczne do sprawdzenia wyboczenia ze skręcaniem lub aby uwzględnić całą długość elementu jako długość wyboczeniową: Dla prętów rozpatrywana jest tylko odpowiednia długość pręta. Dlatego zazwyczaj tylko przy użyciu zespołów prętów możliwe jest sprawdzenie elementu obejmujące kilka prętów. Węzły między prętami zespołu prętów mogą być uwzględnione w oknie dialogowym Knicklängen jako węzły pośrednie.
Proste, jednorodne elementy można alternatywnie modelować jako pręty ciągłe z Knoten auf Stäben. Wówczas sprawdzenie stateczności jest możliwe również bez zespołów prętów.
Wymiarowanie prętów lub zespołu prętów
Pręty, które są częścią zespołu prętów, można wymiarować albo jako pręt, albo poprzez zespół prętów. Aby uniknąć sprzecznych danych wejściowych i wyników, podczas wymiarowania jako zespół prętów automatycznie dezaktywowane są powiązane pręty do wymiarowania konstrukcji drewnianych. Jeśli pręty są określone do wymiarowania, odpowiednio dezaktywowany zostaje nadrzędny zespół prętów. Tę regułę można sprawdzić w tabeli wejściowej Zu bemessende Objekte poprzez wykaz obiektów w kolumnie 'Nicht gültig / deaktiviert'.
Po wymiarowaniu w tabeli wyników Nicht gültig / deaktiviert (zob. rozdział Übersicht) wyświetlana jest informacja dla wszystkich prętów, które zostały sprawdzone poprzez zespół prętów, a tym samym dezaktywowane. Analogicznie zespoły prętów są tam oznaczone adnotacją, jeśli nie zostały wymiarowane.
Przypisywanie właściwości wymiarowania

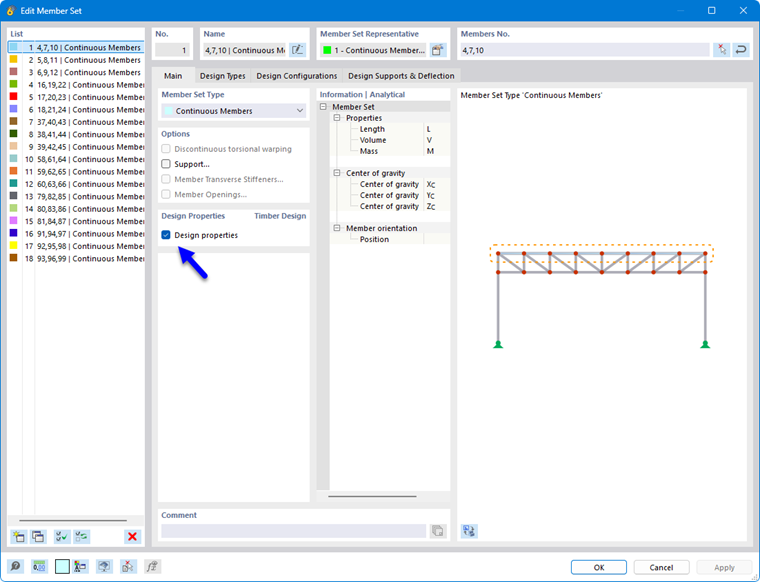

Do zespołu prętów można przypisać te same Bemessungsvorgaben co do pręta. Ze względu na ograniczenie, że nie można jednocześnie wymiarować zespołu prętów i pręta, po aktywowaniu właściwości wymiarowania pręta w zespole prętów pojawia się pytanie, czy pozostałe pręty również mają być wymiarowane.
Jeśli przypiszesz właściwości wymiarowania do zespołu prętów, wszystkie zawarte w nim pręty otrzymają właściwość wymiarowania Durch übergeordneten Stabsatz i odpowiednie zakładki tych prętów zostaną ukryte. Dzięki temu sprzeczne dane są wykluczone.
Jeżeli jeszcze nie istnieje zespół prętów, można za pomocą przycisku
w sekcji 'Bemessungseigenschaften' utworzyć nowy zespół prętów. Za pomocą przycisku
można edytować zaznaczony zespół prętów.
