Estrutura

Planos de trabalho e grelhas

Embora, um modelo é definido espacialmente, este pode ser exibido apenas a duas dimensões no monitor. Portanto, definir graficamente os objetos é um problema porque tem de ser organizado em que plano os objetos são criados quando clica na janela de trabalho. O plano de trabalho controla a coordenada que está sempre "fixa".

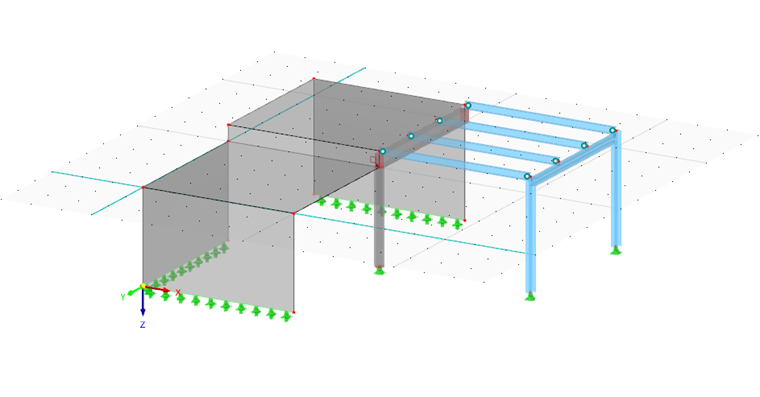

Os eixos de coordenadas do atual plano de trabalho são representados como duas linhas verdes ortogonais. A intersecção destas linhas representa a origem (ponto zero) do plano de trabalho.

Plano de trabalho

Um plano de trabalho é geralmente paralelo a um dos planos globais XY, YZ ou XZ que são definidos por dois eixos do sistema de coordenadas global. No entanto, também é possível dispor o plano de trabalho como um plano em qualquer inclinação ou alinha-lo com uma linha, barra ou eixo de superfície através de um sistema de coordenadas apropriado.

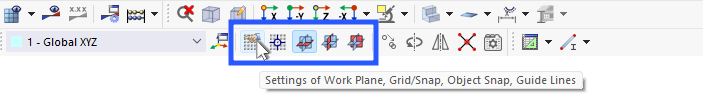

Utilize os botões na barra de ferramentas para aceder a várias funções para definir o plano de trabalho.

Os botões tem os seguintes significados:

botão Função
Grelha Abre a caixa de diálogo {%>
Ursprung Permite a seleção gráfica da origem do plano de trabalho
Arbeitsebene XY Define o plano de trabalho paralelo ao plano XY
Arbeitsebene YZ Define o plano de trabalho paralelo ao plano YZ
Arbeitsebene XZ Define o plano de trabalho paralelo ao plano XZ

Define o 'Sistema de coordenadas' ao qual o plano de trabalho se refere. Pode selecionar um {%> .

A 'Orientação' descreve a posição do plano de trabalho. Pode dispor paralelamente a um plano global ou paralelo aos eixos de um sistema de coordenadas definido pelo utilizador (ver figura Sistema de coordenadas UVW no plano da cobertura ).

As 'Coordenadas de origem' descrevem a posição do ponto zero do plano de trabalho'. Pode ajustar as coordenadas ou definir o ponto graficamente com o botão Selecione individualmente .

Grelha/Ajustar

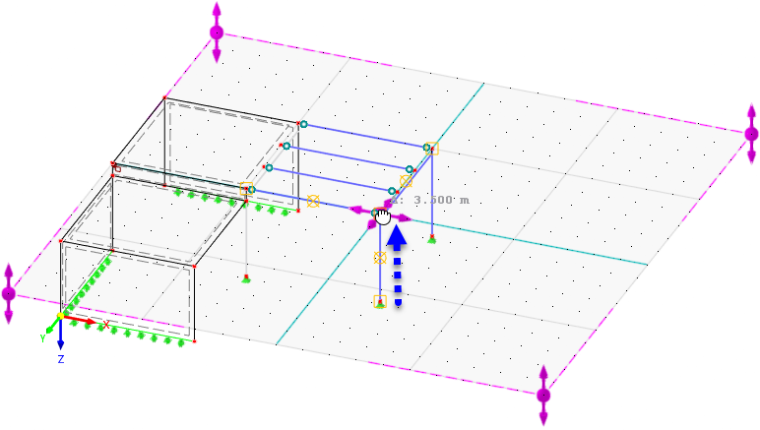

A grelha consiste nos pontos exibidos no plano de trabalho. Estas facilitam a entrada de dados: Quando coloca os objetos graficamente, os nós dos objetos são ajustados aos pontos de grelha.

Grelha

Utilize a caixa de seleção 'Visível' para mostrar e ocultar a grelha. Se pretende utilizar diferentes configurações de grelha nas janelas, desative a opção 'Idêntico para todas as janelas'.

Para ativar ou desativar a grelha de forma rápida, utilize o botão Grelha na barra de ferramentas CAD.

Tipo

Pode dispor os pontos de grelha no sistema de coordenadas cartesiano ou polar. As restantes secções de diálogo são adaptadas ao tipo de grelha.

Número de pontos da grelha

Se é assinalada a caixa de selecção 'Dinamicamente de acordo com o tamanho do modelo', o RFEM ajusta automaticamente a área da grelha às dimensões do modelo. Assim, existem sempre pontos de grelha suficientes dentro da área do modelo. Após cada entrada de dados, os pontos de grelha necessários serão recalculados. Para modelos maiores, recalcular pode resultar no atraso da geração de gráficos.

Para definir o número de pontos de grelha individualmente, desative o ajuste dinâmico da grelha. Assim, são possíveis especificações separadas para a 'Direcção' positiva e negativa de cada eixo. Quando está definida a grelha polar, pode especificar o número de círculos de grelha concêntricos.

Ajustar a pontos da grelha

Com a caixa de selecção 'Ativado', pode activar ou desactivar a função de ajuste independentemente da visualização da grelha. Assim, os objetos podem ser ajustados aos pontos de grelha mesmo se a grelha estiver oculta.

A 'Distância' definida em pixels define a distância do ponto de grelha ao qual o cursor do rato ajusta.

Sugestão

Utilize o botão Ajustar a grelha na barra de ferramentas CAD para activar e desactivar rapidamente o ajuste da grelha (ver a imagem Botões para a grelha e o ajuste da grelha).

Espaçamento das linhas da grelha

A grelha é estruturada através de linhas de grelha que estão espaçadas uniformemente. Introduz o 'Número' de pontos de grelha a partir dos quais uma linha de grelha será exibida. São possíveis especificações separadas para as direções 1 e 2.

Distância entre pontos da grelha

Quando utiliza uma grelha cartesiana, pode definir o 'Espaço' dos pontos de grelha de forma separada para as direções 1 e 2. Para uma grelha polar, especifique o espaçamento radial R para a grelha de círculos. O ângulo α descreve o espaçamento entre os pontos da grelha nos círculos.

Para realizar uma 'Rotação' da grelha no plano de trabalho, introduz o ângulo de rotação β.
