11.7.2.1 Pruty

Pruty

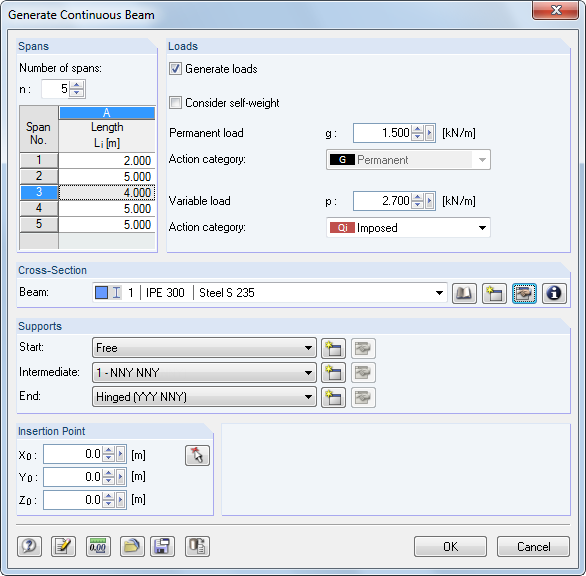

Spojitý nosník

Vytvoří se spojitý nosník s konstantním průřezem, podporami a nepravidelnými rozpětími.Volitelně lze vytvořit také zatěžovací stavy a kombinace výsledků.

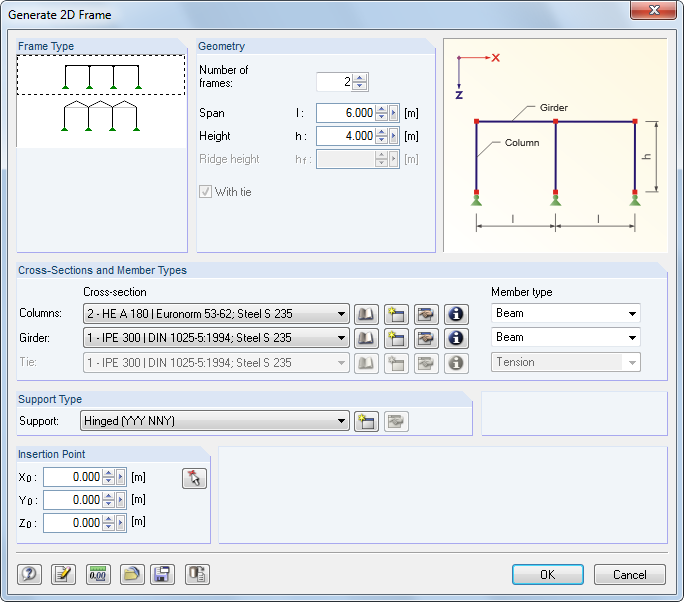

2D rám

Vor der Eingabe der Geometrie- und Querschnittsdaten sollte der Rahmentyp ausgewählt werden.Die Stützen des ebenen Rahmens erhalten eine einheitliche Lagerung.

2D rám s náběhy

Der ebene Rahmen ist über die Geometrie und Querschnitte zu definieren.Es sind Vouten, Kranbahnkonsolen und exzentrische Anschlüsse möglich.Zusätzlich kann eine Belastung erzeugt werden. Dabei bieten die [Details]-Schaltflächen Zugang zu den Generiererparametern.Die Rahmenlage ist für die Lastermittlung bedeutsam.

2D příhradová konstrukce

In der Liste sind der Typ des Fachwerks und die Anordnung der Diagonalen festzulegen.Anschließend können die Parameter, Querschnitte und Stabtypen definiert werden.

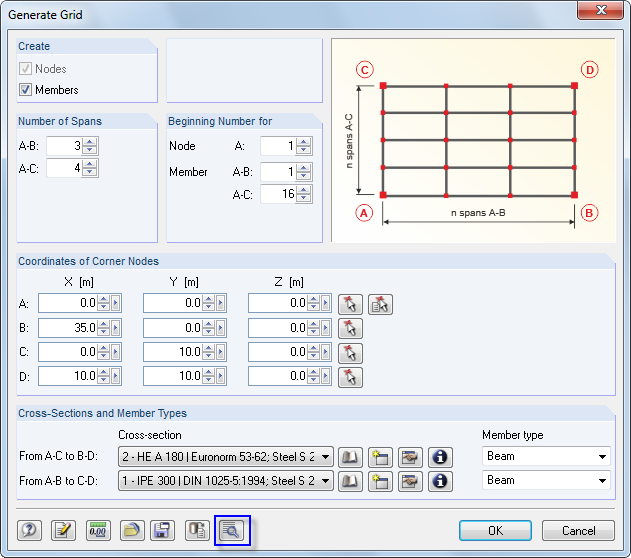

Mřížka

Dieser Generierer erzeugt Modelle, die ein gleichmäßiges Raster aufweisen (z. B. Trägerroste).Sie brauchen nicht wie in der Dialoggrafik gezeigt mit rechten Winkeln ausgeführt werden; es sind beliebige räumliche Quadrangelmodelle über die vier Eckpunkte möglich.Um einen „echten“ Trägerrost zu erzeugen, sollte der Modelltyp bei den Basisangaben des Modells auf 2D - in XY gesetzt werden (siehe Kapitel 12.2).

• Online manuál RFEM 5 | 12 Správa souborů | 12.2 Neues Modell anlegen

Über die [Details]-Schaltfläche können auch unregelmäßige Raster generiert werden.

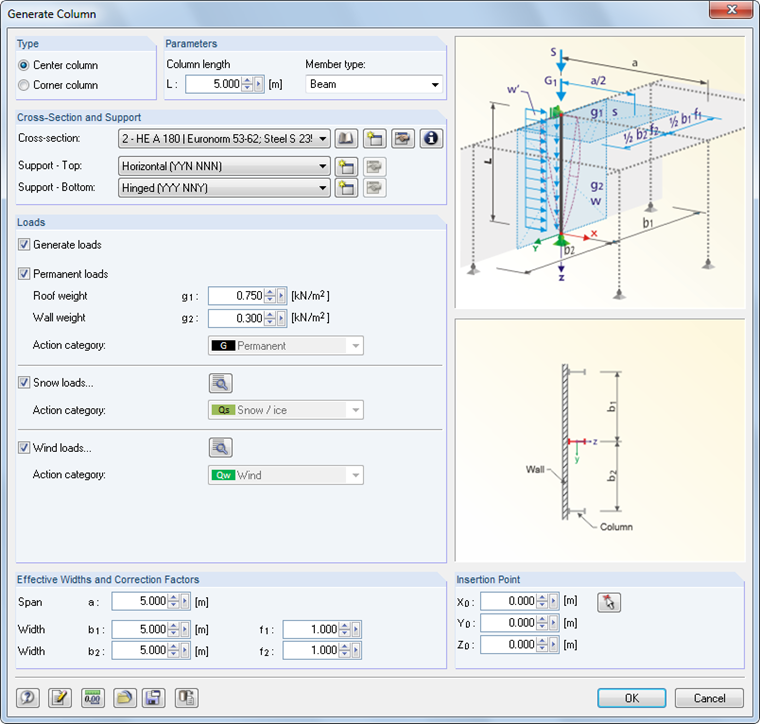

Sloup

Im Abschnitt Typ der Stütze ist festzulegen, ob eine Mittel- oder Eckstütze vorliegt.Falls eine Belastung erzeugt werden soll, sind die Wirksamen Breiten und Korrekturfaktoren der Lasten anzugeben.
Die Spannweite a wird bei einer Giebelstütze für den Einflussbereich in Hallenlängsrichtung benötigt.Mit den Faktoren f₁ und f₂ können die geometrischen Breiten b₁ und b₂ für das statische Modell skaliert oder spezielle Normauflagen berücksichtigt werden (z. B. Lasterhöhungsfaktoren für Einzelnachweise).

Generátory střech

Im Menüeintrag Dach stehen drei Dachgenerierer zur Auswahl.Damit lassen sich ebene Dachsysteme einschließlich Belastung erzeugen (siehe folgende Bilder).

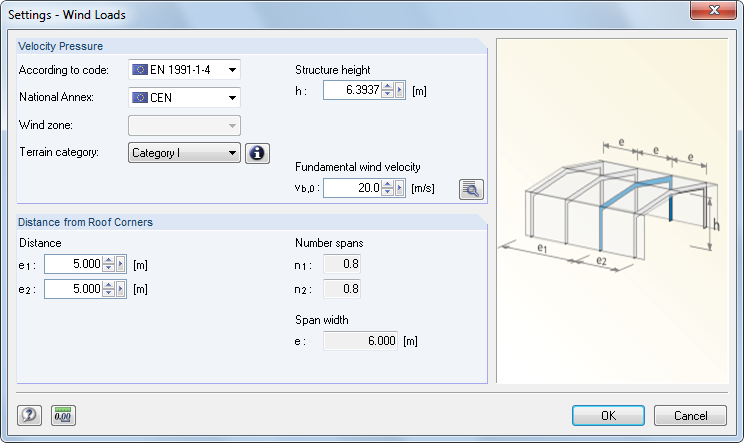

Die Ermittlung der Wind- und Schneelasten wird über die [Details]-Schaltflächen in den Dialogen erleichtert (siehe Bild 11.155).

Dach → Kehlbalkendach

Dach → Sparrendach

Dach → Pfettendach

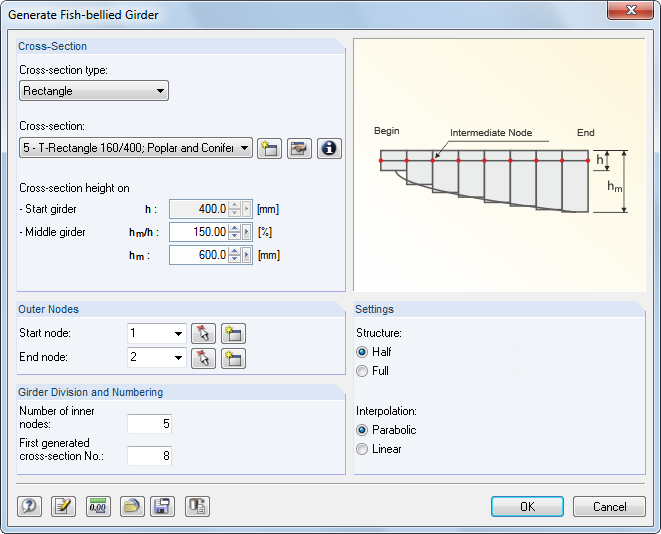

Nosník proměnného průřezu

K vygenerování nosníku proměnného průřezu, který se používá především u dřevostaveb, lze v sekci Typ průřezu vybrat ze seznamu obdélníkový průřez nebo ITS průřez (symetrické I nosníky).

3D rám

Dieser Generierer erzeugt regelmäßige Rahmenmodelle.Die Stützen des Rahmens erhalten eine einheitliche Lagerung.

3D hala

Dieser umfangreiche Generierer erzeugt eine ganze Halle einschließlich Belastung.Es stehen vier Register zur Verfügung:Geometrie/Lagerung verwaltet die Systemgeometrie, Aufteilung/Verbände regelt unregelmäßige Rasterabstände und die Anordnung von Verbänden.In den restlichen Registern werden die Querschnitte und die Belastung definiert.

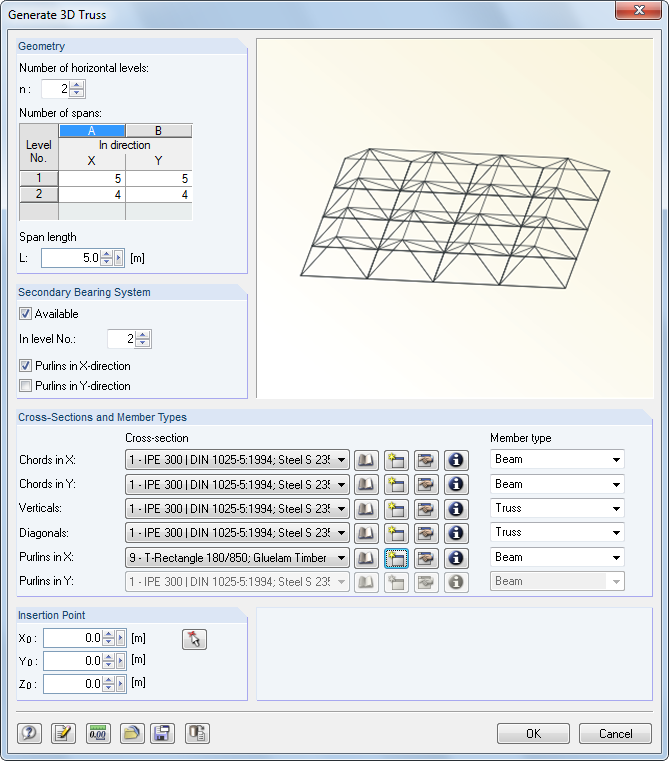

Prostorová příhradovina

Tento generátor umožňuje vytvořit prostorovou příhradovou konstrukci systému Bernauer.

3D buňka

Dieser Generierer erzeugt eine räumliche Zelle mit mehreren Feldern.Die links dargestellte Schaltfläche ruft einen weiteren Dialog auf, in dem die Rasteranordnung bei unregelmäßigen Feldabständen und Öffnungen festgelegt werden kann.

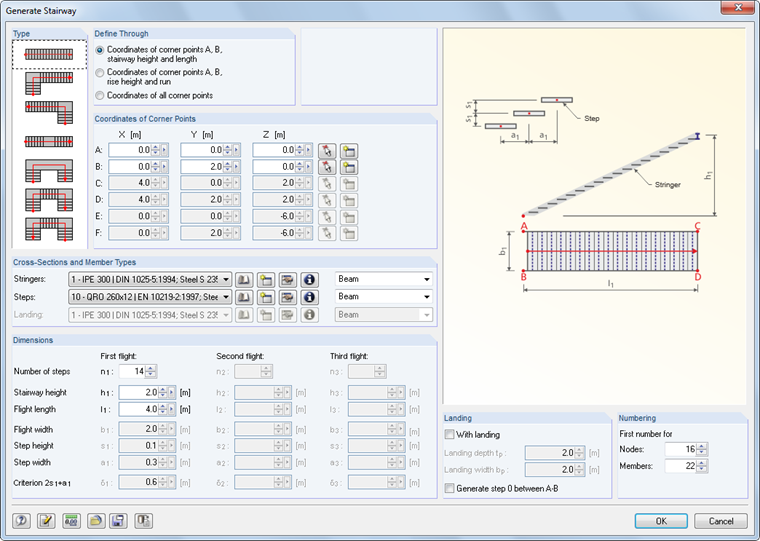

Přímé schodiště

Nejdříve vybereme ze seznamu typ schodiště, který má vliv na ostatní parametry.

Točité schodiště

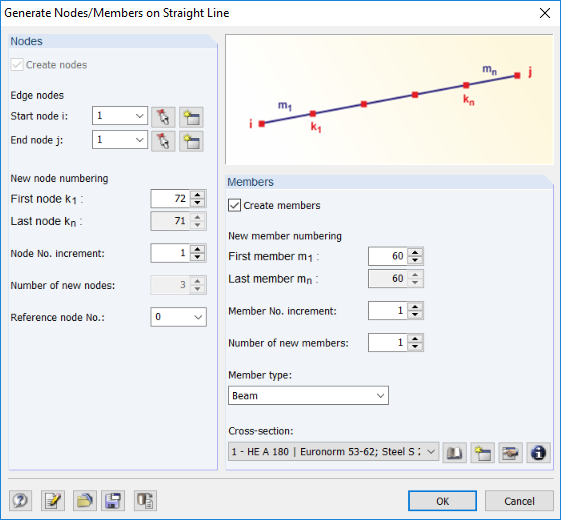

Linie

Diese Funktion ermöglicht die Generierung von Geraden aus neuen oder bestehenden Knoten.Es können auch nur Knoten erzeugt werden, die auf einer imaginären Geraden liegen.

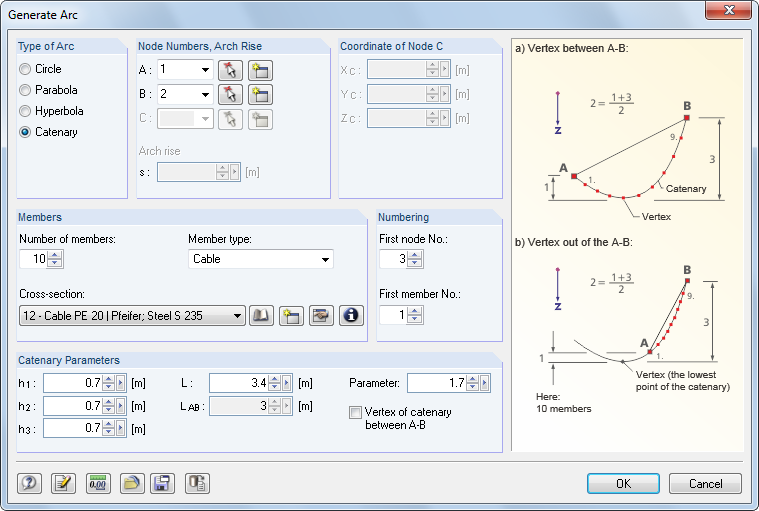

Arch

Zunächst ist der Bogentyp festzulegen:Kreis, Parabel, Hyperbel oder Kettenlinie.Die Punkte A und B stellen die beiden Randknoten des Bogens dar, Punkt C steuert dessen Anordnung.Mit dem Stich wird der Durchhang festgelegt.Der Parameter L legt die Länge einer Kettenlinie fest.Dabei besteht eine Interaktion mit den Höhen h₁, h₂ und h₃.
Parametr udává konstantu a na základě následující rovnice pro řetězovku:

• mit v_x bzw. v_y: Verschiebungen in x bzw. y

Čím větší bude počet prutů, tím přesněji bude oblouk modelován jako polygonový pořad.

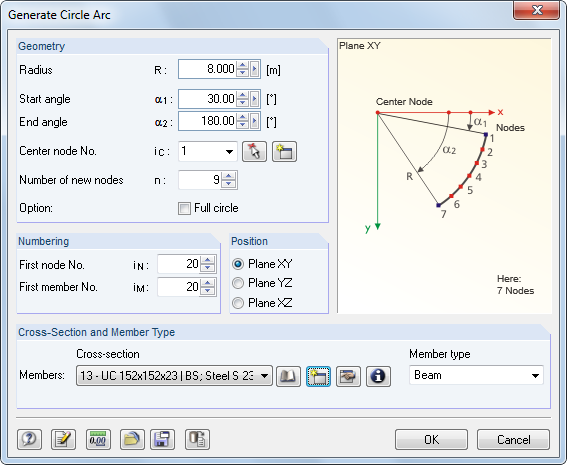

Kružnice

Poloměrem a úhly je definován kruhový oblouk, resp. plná kružnice, která se vytvoří okolo libovolného středového bodu v jedné z globálních rovin.

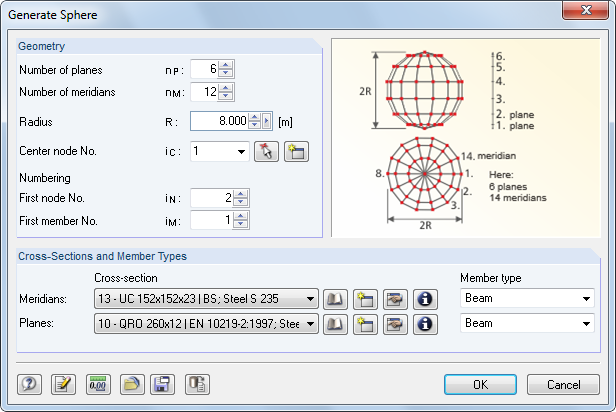

Sféra

Je größer die Anzahl der Ebenen und Meridiane gewählt wird, desto runder wird die Kugel.Die Annäherung an die Kugelform wird durch Polygonzüge erreicht, wobei jedes Segment einem Stab entspricht.

Ztužení v buňkách

Buňky jsou oblasti se čtyřmi rohovými uzly, které leží v určité rovině a jsou ze všech stran ohraničené pruty.
Im Dialog sind die Stäbe des Verbandes und die Zellen der Verbände anzugeben bzw. mit Schaltflächen im Arbeitsfenster durch Anklicken der Zellenkreuze auszuwählen.
Über Fiktive Linien ist es möglich, Zellen zu schließen, sodass auch z. B. zwischen Wandstützen Verbände erzeugt werden können.
