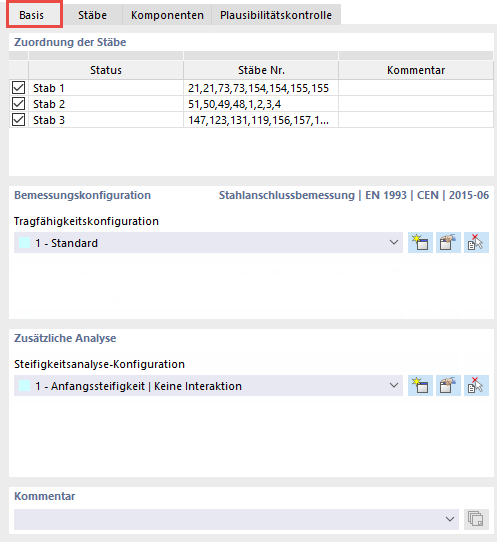

Register Základní spravuje obecná nastavení týkající se prutů spoje a konfiguraci návrhu pro posouzení.
Přiřazení prutů
Jakmile vyberete uzel pro posouzení, program automaticky přiřadí k tomuto uzlu všechny pruty, které s ním sousedí.
Pomocí zaškrtávacích políček v prvním sloupci máte možnost vyřadit pruty z posouzení
. Stav odpovídá druhu seskupení: V případě posuzování více uzlů program sloučí všechny pruty, které mají stejné vlastnosti a nacházejí se ve stejné pozici ve strukturním modelu. Název stavu, který si můžete také individuálně pojmenovat, se později využívá pro komponenty. Ve sloupci Pruty č. jsou uvedena čísla prutů použitá v modelu RFEM nebo RSTAB. Volitelně můžete do posledního sloupce vložit komentář k příslušnému stavu.
Konfigurace návrhu
V této části můžete vybrat konfiguraci nosnosti, kterou chcete použít, vytvořit novou
, upravit
nebo graficky převzít z jiného spoje
.
Konfigurace návrhu nosnosti jsou vysvětleny v kapitole Nastavení nosnosti.
Další analýza
V této části můžete vybrat konfiguraci analýzy tuhosti, kterou chcete použít, vytvořit novou
, upravit
nebo převzít graficky z jiného spoje
.
Konfigurace analýzy tuhosti jsou popsány v kapitole Nastavení analýzy tuhosti.
Komentář
Každý spoj můžete opatřit komentářem, který se pak zobrazuje za názvem spoje.
Grafické okno
V dialogové grafice jsou zobrazeny všechny uzly určené k posouzení s připojenými pruty, pokud je v části 'Přiřazení prutů' nevyloučíte.
Když přejedete myší přes uzel, zobrazí se číslo uzlu se souřadnicemi. Když přejedete myší přes prut, získáte informace o čísle prutu, průřezu, materiálu a délce prutu.
