Průběhy výsledků v bodě plochy

Výsledkové průběhy v bodě plochy zobrazují výsledky v průřezu plochy. Pro zobrazení tohoto okna klikněte na tlačítko . Je k dispozici v tabulkách výsledků v kategorii 'Posouzení oceli' pro plošné objekty.

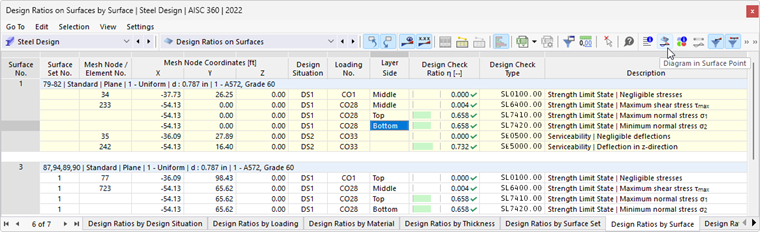

Tlačítko "Diagram v bodě plochy" v panelu symbolů tabulek

Zobrazí se okno 'Výsledkové průběhy v bodě plochy'.

Průběh výsledků v bodě plochy

Grafika zobrazuje napěťový stav platný pro výsledek aktuálního řádku tabulky. V závislosti na nastavení v dialogu Globální nastavení to jsou výsledky pro síťový uzel nebo rastrový bod. Jsou zobrazeny jako lineární průběhy z výsledků stran plochy (horní, dolní, střední).

Grafiku můžete upravit pomocí tlačítek na panelu nástrojů. Jsou vybaveny následujícími funkcemi:

Tlačítko	Funkce
	Seznamové tlačítko s možností výběru pro Typy výsledků
	Zobrazuje a skrývá hodnoty stran plochy
	Zobrazuje pouze extrémní hodnoty kladných a záporných výsledků
	Zobrazuje a skrývá kótování
	Zobrazuje a skrývá obrysy vrstev
	Zobrazuje a skrývá lokální osu z
	Otevře dialog 'Upravit tloušťku'
	Umožňuje tisk aktuálního zobrazení

Typy výsledků

Pomocí seznamového tlačítka můžete vybrat, který typ výsledku bude zobrazen v průřezu plochy. K dispozici jsou dvě možnosti (viz obrázek Výsledkové průběhy v bodě plochy):

• Využití
• Napětí

U napětí můžete v seznamu na menu liště určit typ napětí, jehož průběhy chcete zkontrolovat.

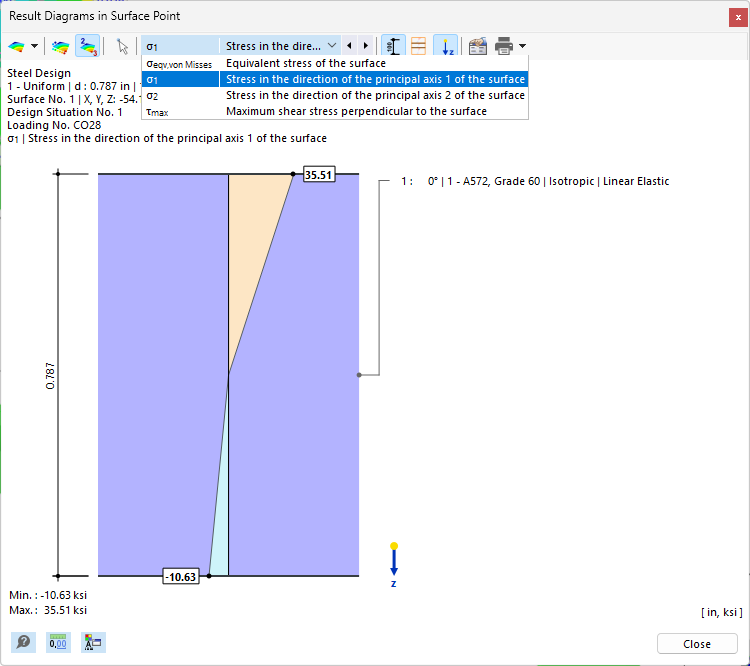

Výběr typu výsledků pro průběh napětí

Tisk grafiky

Pomocí seznamového tlačítka můžete aktuální grafiku přímo vytisknout, uložit jako PDF nebo předat do tiskového protokolu. Zobrazované detaily lze také nastavit v náhledu tisku.

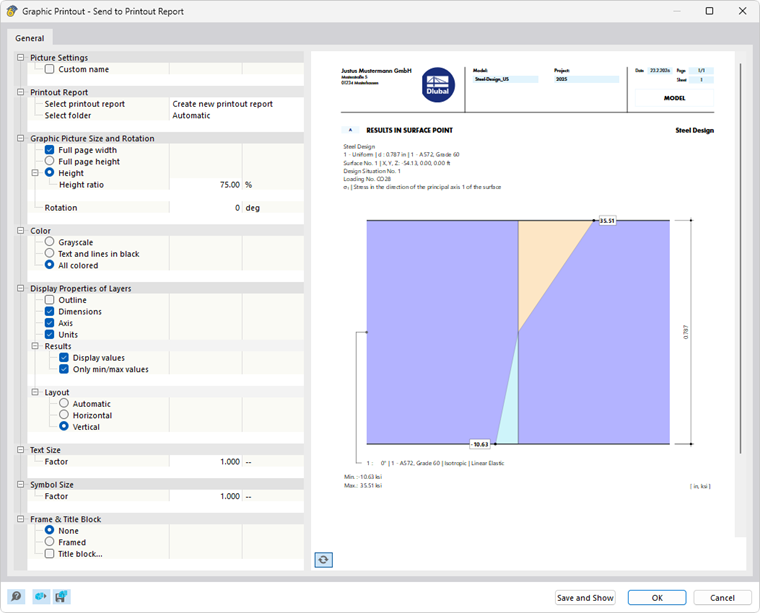

Tisk průběhů napětí v tiskovém protokolu
