Výsledky pro pruty lze zobrazit graficky pomocí kategorie navigátoru Pruty. Numerické výsledky na prutech se nacházejí v tabulce Výsledky po prutech.
.png?mw=760&hash=4fc3b500e8df248d1d49f11a514acb76ec2ef09a)
Deformace

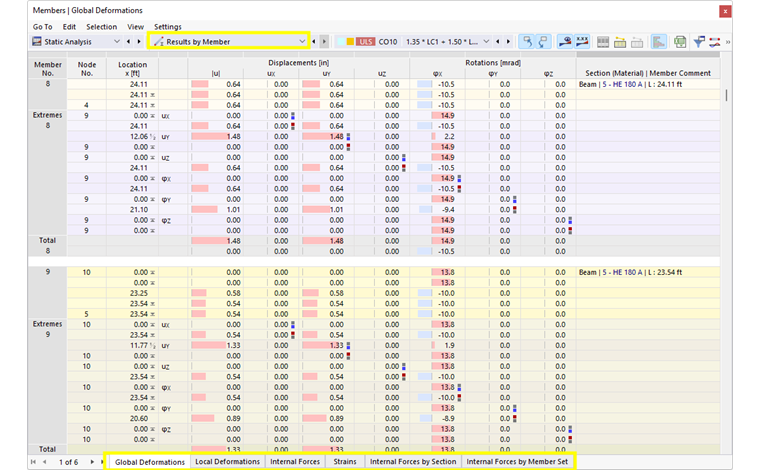

Obrázek Ergebnisse stabweise in Tabelle zeigt die Tabelle mit den globalen Stabverformungen. Diese sind auf die Achsen X, Y und Z bezogen. Die lokalen Verformungen beziehen sich auf die Achsen der Stäbe, deren Bezeichnungen von den Vorgaben in den Basisangaben abhängen (siehe Kapitel Nastavení a možnosti ).
Lokální osový systém prutu má vliv i na znaménka deformací. Kladný posun je ve směru kladné lokální osy, kladné natočení je pravotočivě okolo kladné osy prutu.

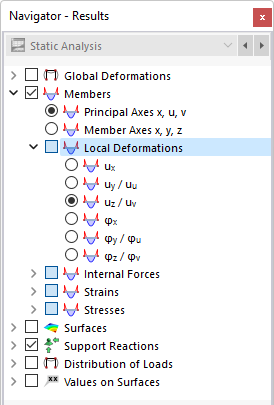

U nesymetrických průřezů lze v navigátoru definovat, zda se výsledky vztahují k hlavním osám u a v nebo ke standardním zadaným osám y a z (viz obrázek Výběr lokálních deformací prutu v navigátoru).
Posuny a natočení znamenají:
| u | Absolutní hodnota celkového posunu | ||
| ux | Posun ve směru lokální osy x | ||
| uy | Posun ve směru lokální osy y | ||
| uz | Posun ve směru lokální osy z | ||
| φx | Pootočení okolo lokální osy x | ||
| φy | Pootočení okolo lokální osy y | ||
| φz | Pootočení okolo lokální osy z |
V tabulce jsou uvedeny deformace každého prutu pro místa definovaná ve Správci výsledkových tabulek . Tam lze také nastavit, které extrémní hodnoty se mají zobrazit.

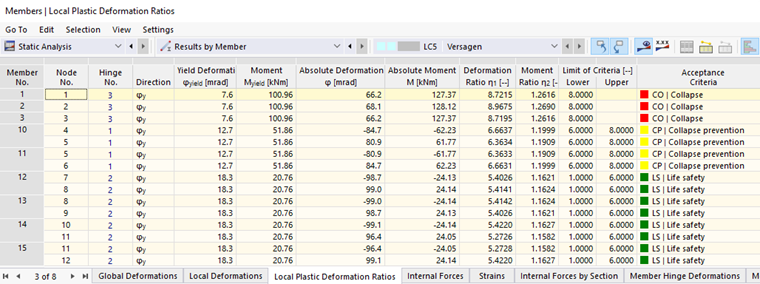

Pokud jste definovali kloub na konci prutu s plastickými vlastnostmi , zobrazí se v tabulce 'Využití lokálních plastických deformací' meze kluzu, vnitřní síly na mezi kluzu a kritéria akceptance.
Vnitřní síly

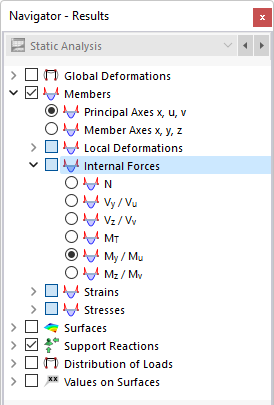

V navigátoru lze zadat, které vnitřní síly na prutech se mají zobrazit. U nesymetrických průřezů lze i zde definovat, zda se výsledky vztahují k hlavním osám u a v nebo ke standardním zadaným osám y a z (viz obrázek Výběr lokálních deformací prutu v navigátoru). To má také vliv na výstup v tabulkách.
Při grafickém zobrazení průběhu vnitřních sil se vychází z hodnot výsledků v uzlech sítě konečných prvků. Ty se vytvářejí podle zadání v dialogu Nastavení sítě prvků pro pruty.
V tabulce jsou uvedeny vnitřní síly každého prutu pro místa definovaná ve Správci výsledkových tabulek . Tam lze také nastavit, které extrémní hodnoty se mají zobrazit.
Vnitřními silami prutů se rozumí:
| N | Normálová síla ve směru podélné osy x prutu |
| Vy | Posouvající síla ve směru lokální osy y |
| Vz | Posouvající síla ve směru lokální osy z |
| MT | Krouticí moment okolo podélné osy x prutu |
| My | Ohybový moment okolo lokální osy y |
| Mz | Ohybový moment okolo lokální osy z |
| v ... | Posouvající síla žebra (podélná smyková síla mezi deskou a prutem) |

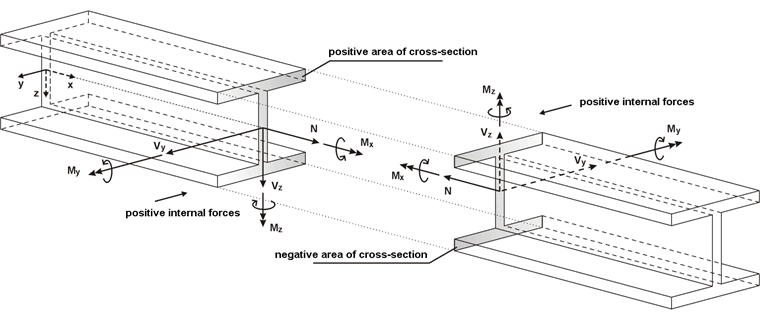

Lokální osový systém prutu má vliv na znaménka vnitřních sil.
Das Biegemoment My ist positiv, wenn an der positiven Stabseite (in Richtung der Achse z) Zugspannnungen entstehen. Mz ist positiv, wenn an der positiven Stabseite (in Richtung der Achse y) Druckspannungen die Folge sind. Znaménka krouticích momentů, normálových a posouvajících sil odpovídá obvyklým konvencím. Tyto vnitřní síly jsou kladné, pokud působí v kladném směru na kladné straně řezu.
Výše popsaná vnitřní kontrola sil platí pouze tehdy, pokud lokální osa prutu z 'směřuje dolů' (viz kapitola Nastavení a možnosti ). Je-li lokální osa z naopak určena směrem 'Nahoru', kladný moment My vyvolává tlaková napětí na kladné straně prutu a kladný moment Mz tahová napětí.
V dalších tabulkách v kategorii 'Výsledky po prutech' jsou vnitřní síly prutů shrnuty podle určitých kritérií. V tabulce 'Vnitřní síly po průřezech' jsou pro každý průřez uvedeny extrémní hodnoty.
poměrná přetvoření
.png)

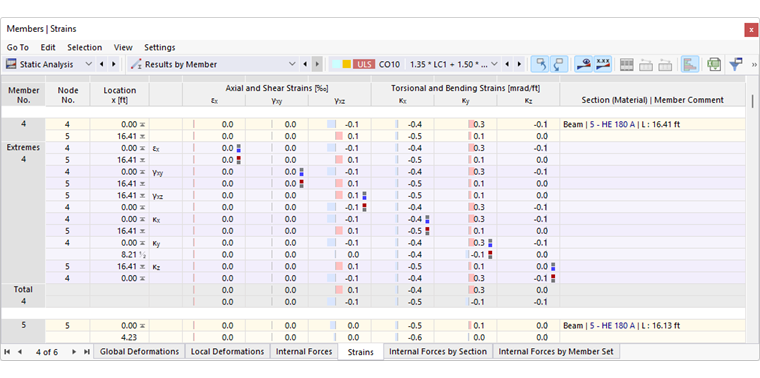

Přetvoření prutu představují lokální deformace ve formě protažení či střihu. Plynou podle Hookova zákona z napětí v prutech.
Tenzor přetvoření pro prostorový stav deformace popisujeme v kapitole Tělesa . V případě jednorozměrných prutových prvků má matice zjednodušený tvar:
Smyk se stanoví pomocí následujících rovnic:
Přetvoření prutu znamenají:
| εx | Přetvoření ve směru osy x prutu |
| γxy | Smyk ve směru osy y prutu |
| γxz | Smyk ve směru osy z prutu |
| κx | Zakřivení okolo osy x prutu |
| κy | Zakřivení okolo osy y prutu |
| κz | Zakřivení okolo osy z prutu |
Kontaktní síly

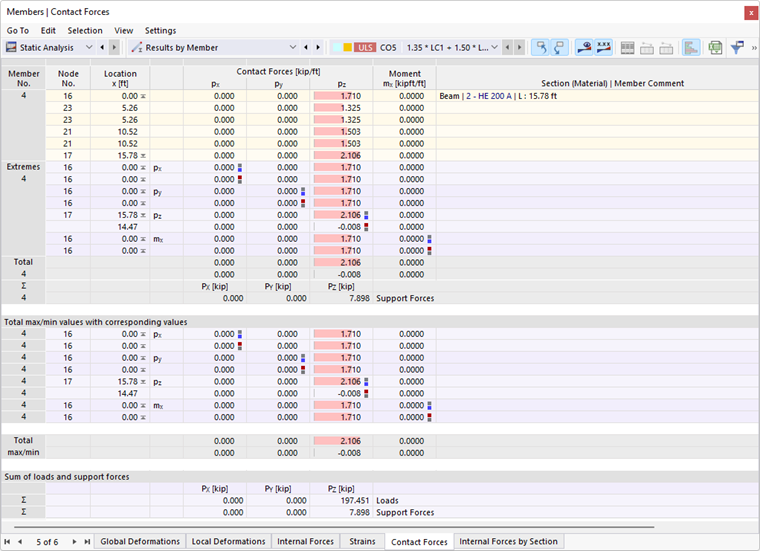

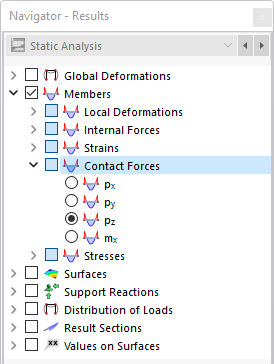

U prutů s Prutovou podporou lze v navigátoru a v tabulce zobrazit 'Kontaktní síly'.
Kontaktní síly px, py a pz působí ve směru příslušných os prutu. Jsou vztaženy na jednotkovou délku. U nesymetrických průřezů lze v navigátoru definovat, zda se výsledky vztahují k hlavním osám u a v nebo ke standardním zadaným osám y a z (viz obrázek Výběr lokálních deformací prutu v navigátoru).
Kontaktní momenty mx působící okolo podélné osy prutu se také vztahují k jednotkové délce.
Součet zatížení a součet podporových sil
U zatěžovacích stavů a kombinací zatížení se na konci tabulky zobrazí kontrolní součty Σ zatížení a podporových sil. Pokud model obsahuje také uzlové, liniové nebo plošné podpory, objeví se v tomto porovnání rozdíl. Tyto podporové síly se zohledňují také v celkové rovnováze.
Deformace v kloubech na konci prutu
.png?mw=760&hash=da42e76fd7c877f7e88fa7ba7102fec0e53c32d2)

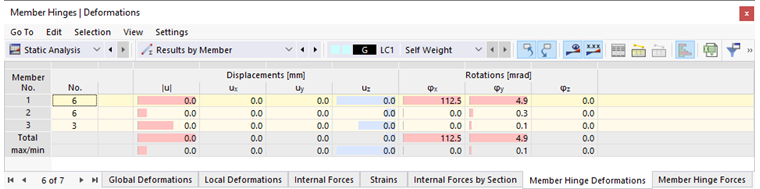

U prutů s kloubem na konci prutu lze v tabulce zobrazit 'deformace v kloubech na konci prutu'. Udávají, jaký posun nebo natočení jednotlivé spoje přenášejí.
Síly v kloubech na koncích prutů
U prutů s kloubem na konci prutu lze v tabulce zobrazit 'síly v kloubech na konci prutu'. Udávají, jakou sílu nebo moment jednotlivé spoje přenášejí.
Napětí

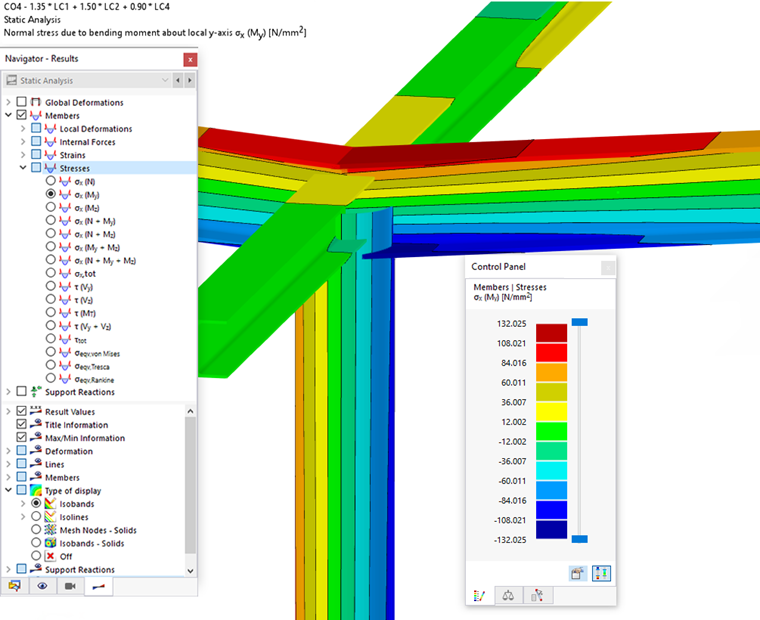

Položky kategorie 'Napětí' umožňují graficky zobrazit průběhy normálových, smykových a srovnávacích napětí na průřezech prutů. K tomu není vyžadována licence pro addon Analýza napětí-přetvoření. Für die umhüllenden Ergebnisse von Ergebniskombinationen und Bemessungssituationen jedoch ist keine Ausgabe von Querschnittsspannungen möglich.
V kategorii 'Napětí' jsou k dispozici různé složky a kombinace napětí. Můžeme tak například zkontrolovat průběh tahových a tlakových napětí od ohybu na pásnicích I-profilu. Přiřazení hodnot se řídí v panelu. Kapitola Ovládací panel popisuje, jak lze upravovat barvy a hodnoty.
Napětí se stanovují na základě MKP výpočtu z vnitřních sil a průřezových charakteristik.
