Prutové podpory

Prutová podpora definuje okrajové podmínky pro všechny uzly sítě KP ležící na daném prutu. Těmto uzlům mohou být odebrány stupně volnosti v posunutí nebo pootočení, popř. mohou být omezeny definovanými lineárními nebo rotačními konstantami tuhosti. To například umožňuje v modelu modelovat nosníky základů jako pružné prutové podpory.

Dialog ' Nová podpora pro pruty '

Základní

V záložce Základní údaje se nastavují základní parametry podpor.

Podporové podmínky

Podporové podmínky se dělí na 'translační', 'smyk' a 'rotační' stupně volnosti. Pro zadání podpory nebo vetknutí je třeba zaškrtnout políčko pro příslušnou osu. Zaškrtnutí políčka znamená, že stupeň volnosti je blokován a prut se může posunout nebo natočit v příslušném směru.

Pokud není k dispozici žádná podpora nebo vetknutí, zrušte zaškrtnutí příslušného políčka. Konstanta translační resp. rotační tuhosti se pak nastaví na nulu. 'Konstantu tuhosti' lze kdykoli upravit pro modelování pružné podpory prutu. Tuhosti pružiny zadejte jako návrhové hodnoty.

Posun

'Konstanta tuhosti' základového nosníku se stanoví se zohledněním šířky průřezu, aby se na základě modulu reakce podloží v [N/m² ] získala translační tuhost vztažená k prutu. Udává sílu v prutu v [N] na metr délky a šířky prutu, která je nutná pro stlačení zeminy o jeden metr. Hodnotu vynásobíme skutečnou šířkou průřezu a výsledek zadáme jako konstantu tuhosti C_u,z (u pásových patek s pruty ve vodorovné poloze směřuje lokální osa z obvykle dolů).

Pokud je prut vodorovný nebo se sklonem, zobrazí se symboly podpor vždy pod prutem (tzn. na straně ve směru gravitace). U svislého prutu je rozhodující orientace osy prutu z. Ein Ausfall hingegen wirkt unabhängig von der grafischen Darstellung: Přitom je rozhodující kritérium napětí, které se vztahuje k orientaci lokální osy z.

Pro směr u_z je možné zadat 'nelinearitu' (viz obrázek Nová prutová podpora). Kritérium 'Neúčinnost při záporném nebo kladném kontaktním napětí v z' určuje síly, které je podpora schopna přenášet.

Zkontrolujte orientaci lokálních os z při použití kritérií neúčinnosti. V místní nabídce prutu je možné osy prutů zobrazit a skrýt.

Pokud je podpora neúčinná ve směru osy z, nejsou účinné ani podpory v ostatních směrech.

Smyk

Smyková tuhost udává smykovou únosnost podloží. Smyková tuhost s_x udává osovou tuhost od deformační tuhosti E ⋅ A. Konstanty tuhosti s_y a s_z se stanoví jako součin Poissonova'sova součinitele podloží a C_u,z.

Rotační

Konstanta rotační pružiny udává, jak je omezeno pootočení prutu okolo jeho podélné osy.

Možnosti

Zaškrtávací políčko 'Rozměry podpory' je k dispozici, pokud je k dispozici podpora ve směru os prutu y nebo z. V záložce Rozměry podpory pak můžete zadat geometrii prutové podpory.

Rozměry podpory

Rozměry podpory jsou nutné pro stanovení napětí v podpoře (připravuje se).

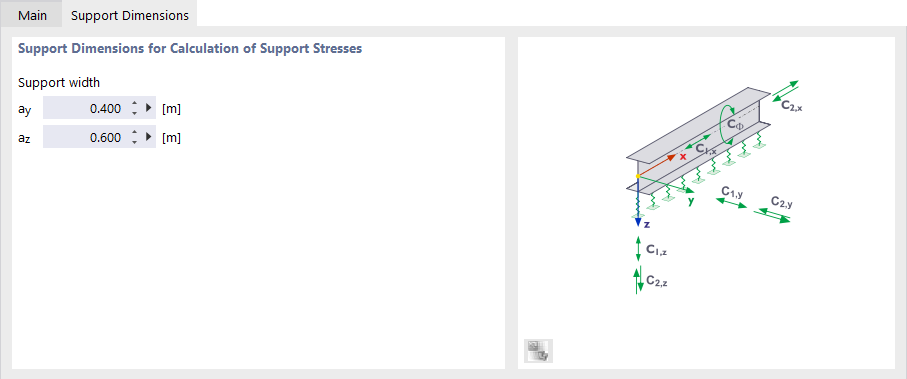

Zadání kót podpory
