Installation und Nutzung des Add-Ons

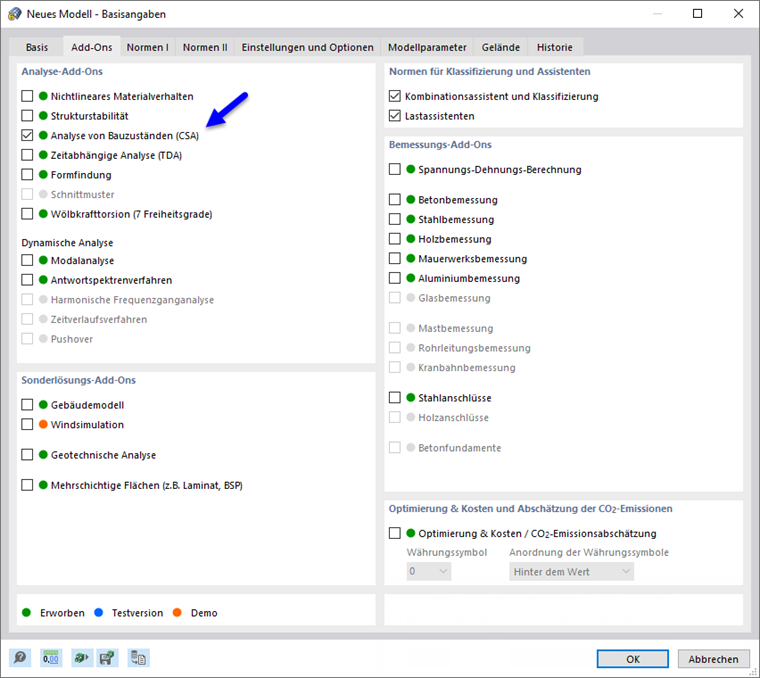

Sie können das Add-On 'Analyse von Bauzuständen (CSA)' im Register 'Add-Ons' der Modell-Basisangaben aktivieren oder deaktivieren.
Nachdem Sie das Add-On aktiviert und eine passende Norm ausgewählt haben, erweitert sich die Benutzeroberfläche von RFEM um neue Einträge im Navigator (siehe folgende Bilder) sowie in den Tabellen und Dialogen.
Zur Untersuchung unterschiedlicher Bauzustände sollten Sie das Modell im ersten Schritt vollständig in RFEM konstruieren; anschließend können Sie die einzelnen Bauzustände in zwei Bereichen (modell- und last-seitig) zuweisen.
1. Bauzustände des Modells

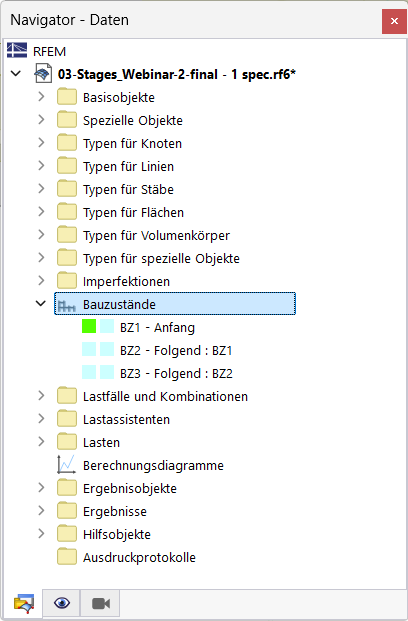

Erstellen Sie zunächst im Dialog 'Bauzustände' die einzelnen Bauzustände und ordnen Sie die jeweiligen Strukturobjekte zu. Die Eingabe wird im Daten-Navigator in der Kategorie Bauzustände verwaltet; alternativ erreichen Sie den Dialog über die Menüleiste → Bearbeiten → Bauzustände.
2. Bauzustände der Lasten

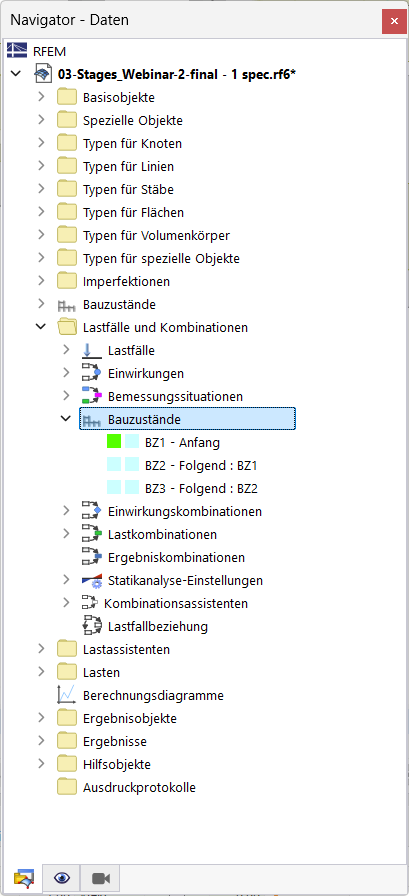

Ordnen Sie anschließend den im Dialog 'Lastfälle und Kombinationen' aufgelisteten Bauzuständen die entsprechenden Lastfälle und Kombinationen zu. Die Eingabe wird im Daten-Navigator in der Kategorie Lastfälle und Kombinationen unter dem Eintrag Bauzustände verwaltet; alternativ erreichen Sie den Dialog über die Menüleiste → Bearbeiten → Lastfälle und Kombinationen → Bauzustände:
