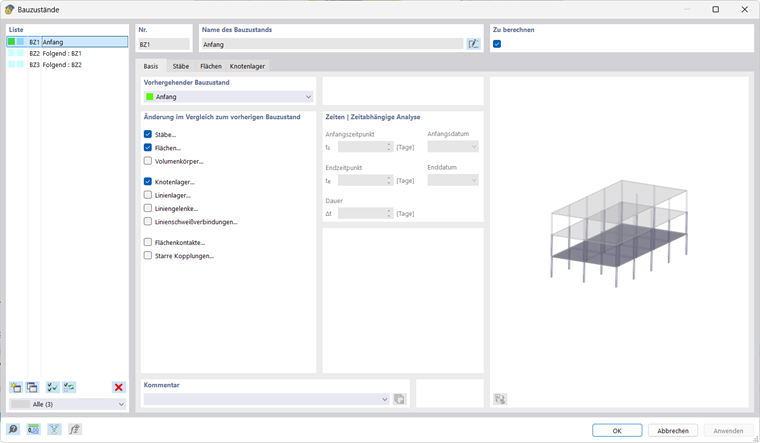

Im Dialog Bauzustände können Sie die einzelnen Bauzustände (BZ) anlegen und jeweils die Strukturobjekte zuweisen, die dem Baufortschritt entsprechend im Modell vorhanden sind.
Liste
In der Liste werden alle Bauzustände des Modells verwaltet. Mit der Schaltfläche
am Ende der Liste können Sie einen neuen Bauzustand hinzufügen.
Die übrigen Schaltflächen ermöglichen es, Bauzustände zu kopieren
, zu löschen
oder schnell auszuwählen
. Sie sind in der Tabelle
Liste von Objekttypen
des RFEM-Handbuchs beschrieben.
Zu berechnen
Sie können einen Bauzustand bei der Berechnung überspringen, indem Sie das Kontrollfeld Zu Berechnen für den selektierten Bauzustand deaktivieren. Bitte beachten Sie aber, dass auch nachfolgende Bauzustände gegebenenfalls nicht mehr berechnet werden.
Basis
Im Register Basis legen Sie die zeitliche Einordnung des Bauzustandes im Bauablauf fest und geben an, welche Strukturobjekt-Typen sich jeweils ändern.
Vorhergehender Bauzustand
Dieser Abschnitt steuert die Reihenfolge die einzelnen Bauzustände im Bauablauf.
Beim erstmaligen Öffnen des Dialogs 'Bauzustände' wird automatisch der Bauzustand 'BZ1' mit der Zustandseigenschaft 'Anfang' angelegt. Wenn Sie mit der Schaltfläche
einen weiteren Bauzustand in der Liste definieren, wird 'BZ1' automatisch als vorhergehender Bauzustand angesetzt.
Bei jedem weiteren neuen Bauzustand wird der vorherige BZ als Referenz voreingestellt. Soll beispielsweise ein "Bauzustand 4" einem "Bauzustand 3" folgen, so dient der Eintrag 'BZ3 - Folgend: BZ2' als Referenz. Der neue Bauzustand 'BZ4' erhält die Bezeichnung 'Folgend: BZ3'.
Sie können die Folge der Bauzustände an die Gegebenheiten des Bauablaufs anpassen und die voreingestellte Nummer jederzeit ändern. In der Liste des aktuellen Bauzustandes stehen alle vorhergehenden Bauzustände zur Auswahl. So können Sie beispielsweise alternative Bauabläufe untersuchen oder parallele Bauabläufe abbilden.
Änderung im Vergleich zum vorherigen Bauzustand
Haken Sie in diesem Abschnitt die Kategorien der Strukturobjekte an, für die sich im aktuellen Bauzustand eine Änderung ergibt. Wenn beispielsweise eine Fläche hinzugefügt wird, so aktivieren Sie das Kontrollfeld 'Flächen'. Mit dem Anhaken wird das Register 'Flächen' ergänzt. Dort können Sie die Nummer der Fläche angeben und weitere flächenbezogene Einstellungen vornehmen.
Zeiten | Zeitabhängige Analyse
Die Eingabefelder dieses Abschnitts sind zugänglich, wenn das Analyse-Add-On Zeitabhängige Analyse (TDA) bei den Modell-Basisangaben aktiviert ist (Lizenz erforderlich). Damit können Sie den Einfluss aus Kriechen berücksichtigen. Das Funktionsprinzip ist im Handbuch des Add-Ons beschrieben.
Stäbe / Flächen / Volumenkörper / etc.
Die weiteren Register sind abhängig von den Strukturobjekt-Typen, die Sie im Abschnitt 'Änderung im Vergleich zum vorherigen Bauzustand' auswählen. In diesen Registern können Sie den Status der Objekte ändern (siehe Kapitel Objekte hinzufügen oder deaktivieren) oder deren Eigenschaften anpassen (siehe Kapitel Eigenschaften der Objekte modifizieren).
