Integrated Structural Modeling (ISM) ist ein standardisierter Datenaustausch-Ansatz von Bentley Systems.
Mit der Bentley ISM-Schnittstelle können aktuell Stäbe sowie Flächen importiert werden (*ism.dgn *i.dgn). Es wird der Bentley ITWIN Analytical Synchronizer sowie ein Account für den Bentley Connection Client benötigt.

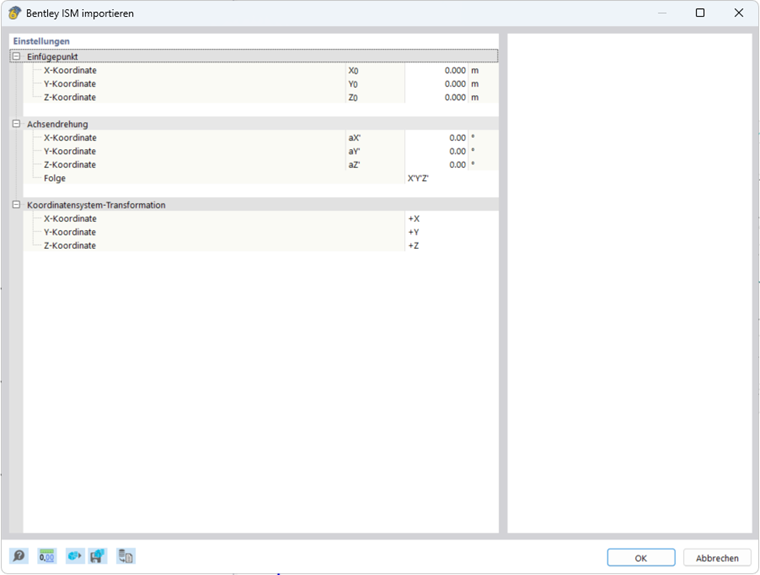

Einfügepunkt
Der Einfügepunkt richtet sich nach den Modellkoordinaten in RFEM aus. Sie können den Einfügepunkt manuell entlang der X-, Y- und Z-Achse ändern.
Achsdrehung
Das Modell kann optional um die globalen Achsen gedreht werden. Ein positiver Winkel rotiert das Modell im Uhrzeigersinn.
Die Folge der Achsdrehungen kann separat festgelegt werden.
Koordinatensystem-Transformation
Im entsprechendem Dropdown Menü können Sie die Achsen vertauschen oder die Richtung einer Achse ändern.
