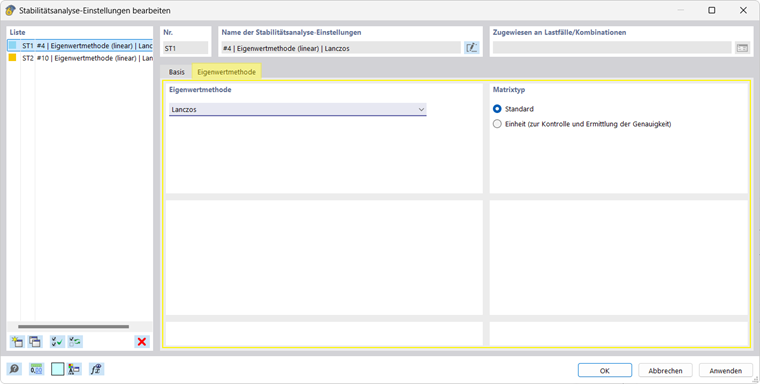

Bild Einstellungen im Tab 'Eigenwertmethode':
Die Einstellungen im Tab (Register) 'Eigenwertmethode' sind in mehreren Bereichen organisiert:
Tab-Bereich: Eigenwertmethode
| Lanczos
|
|
|
|
- Standardeinstellung zur direkten Bestimmung der Eigenwerte
|
|
|
- die Berechnungen konvergieren schnell und liefern sehr gute Ergebnisse für niedere Eigenwerte von kleinen bis mittelgroßen Modellen mit 10 000 bis 100 000 Freiheitsgraden
|
|
|
|
| Wurzeln des charakteristischen Polynoms
|
|
|
|
- Methode mit großer Genauigkeit bei der Berechnung höherer Eigenwerte
|
|
|
- geeignet für kleine bis mittelgroße Modelle (wie Lanczos) aber häufig bessere Performance
|
|
|
|
| Unterraum-Iterationsmethode
|
|
|
|
- Methode mit großer Stabilität / Robustheit bei schlecht konditionierten (numerisch instabilen) Matrizen
|
|
|
- nicht geeignet für komplexe Systeme; negative Lastfaktoren können auftreten
|
|
|
|
| Inverse Iteration mit Shift
|
|
|
|
- Methode mit kurzer Berechnungsdauer durch schnelle Konvergenz
|
|
|
- Ergebnisse zwischen dem größten und kleinsten Eigenwert der gegebenen Matrix sind ebenfalls bestimmbar
|
|
|
|
Tab-Bereich: Matrixtyp
| Standard
|
- Berechnung mittels der geometrische Steifigkeitsmatrix des linearen Gleichungssystems
|
| Einheit (zur Kontrolle und Ermittlung der Genauigkeit)
|
- Berechnung ohne Berücksichtigung der physikalischen Eigenschaften des Modells mittels der Einheitsmatrix
|
|
|
- Nutzung als Referenz für numerische und kinematische Untersuchungen
|
