An dem Projekt waren gleich zwei Dlubal-Kunden beteiligt. Das Ing.‑Büro Wagner erstellte mit RSTAB die statische Berechnung für die Dachkonstruktion und die WIEHAG GmbH war verantwortlich für den Holzbau.
Konstruktion

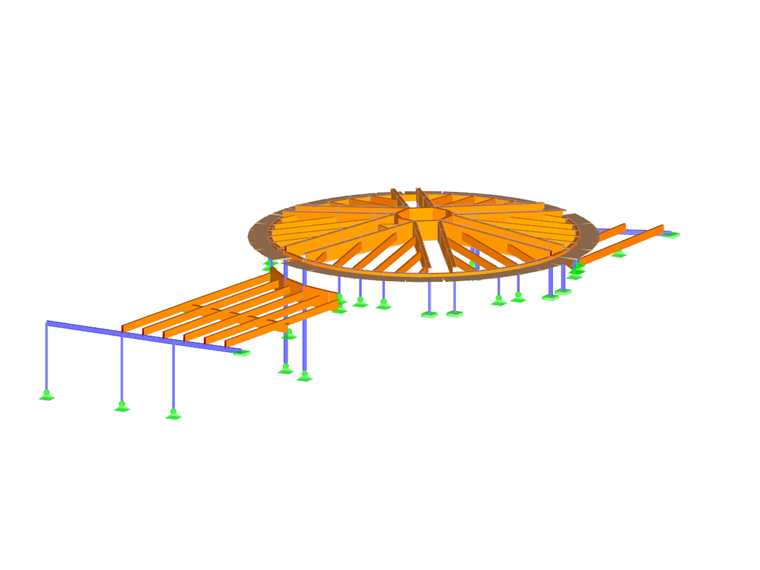

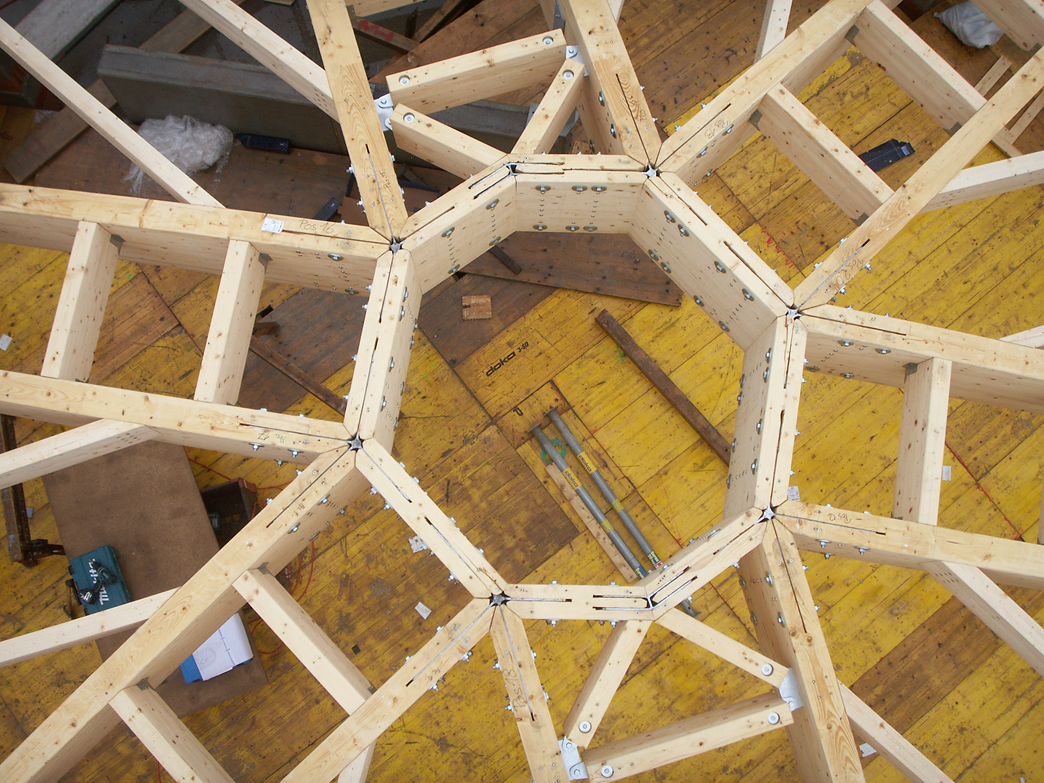

Die zentralsymmetrische Zeltdachkonstruktion besitzt 12 Dachflächen. Außen ist ein kreisrunder und innen ein achteckiger Brettschichtholz-Ring angeordnet. Die insgesamt zwölf Gratsparren bilden die Hauptträger der Dachkonstruktion.
Wechsel und Schifter tragen die Dachlasten vom äußeren Ring bis zu den Gratsparren ab. Da es sich um Sichtholz handelt, sind die Anschlüsse als Schlitzblechverbindungen ausgeführt.
Die Holzkonstruktion lagert auf Stahlstützen aus Rechteck- und Quadrat-Hohlprofilen.
Statische Berechnung

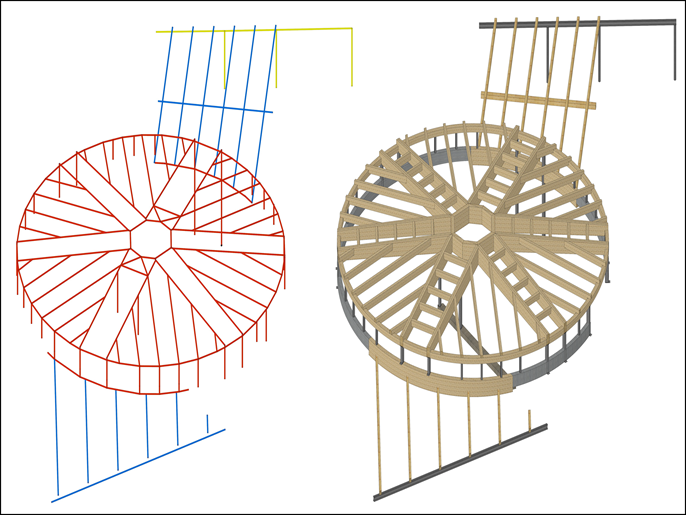

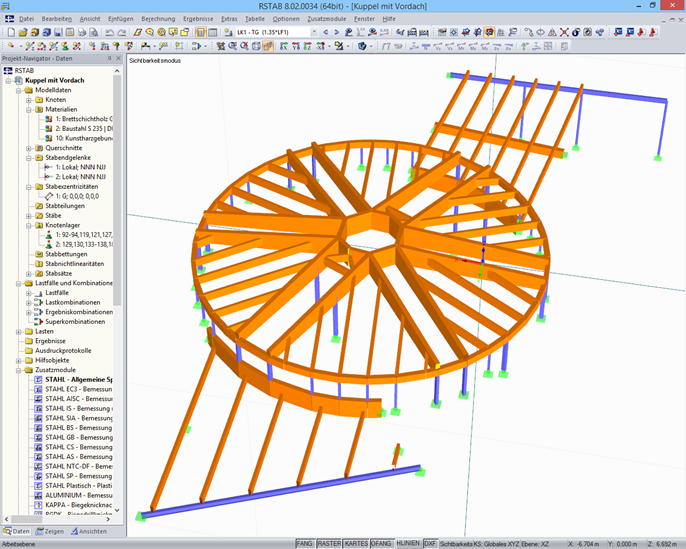

Die Struktur wurde in cadwork modelliert und über die Schnittstelle an RSTAB übergeben. Bei der Bemessung des Tragwerkes setzte das IB Wagner die Zusatzmodule von Dlubal Software ein.
| Tragwerksplanung | Dachkonstruktion Ing.-Büro Wagner GmbH, Gangkofen [email protected] Holzkonstruktion WIEHAG GmbH Altheim, Österreich www.wiehag.com |
| KonstruKtion | Baumeister- und Holzbaumeisterarbeiten Baumeister Humer GmbH Peuerbach, Österreich www.humer-bau.at |
| Architekt | VINI SIXTUS Linz, Österreich www.vinisixtus.at |
