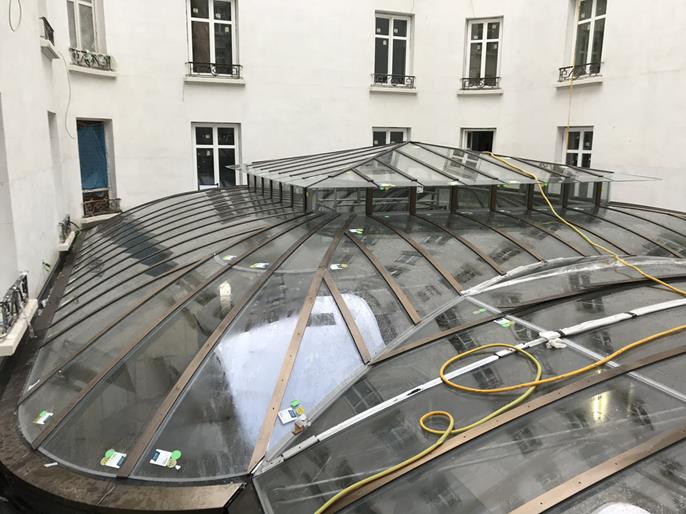

Die Renovierungsarbeiten umfassen den Bau eines großen neuen Oberlichts über der Haupthalle. Das Design des neuen Oberlichts ist vom ursprünglichen Design inspiriert. Dieses wurde bei früheren Renovierungen mit einer undurchsichtigen Platte bedeckt.

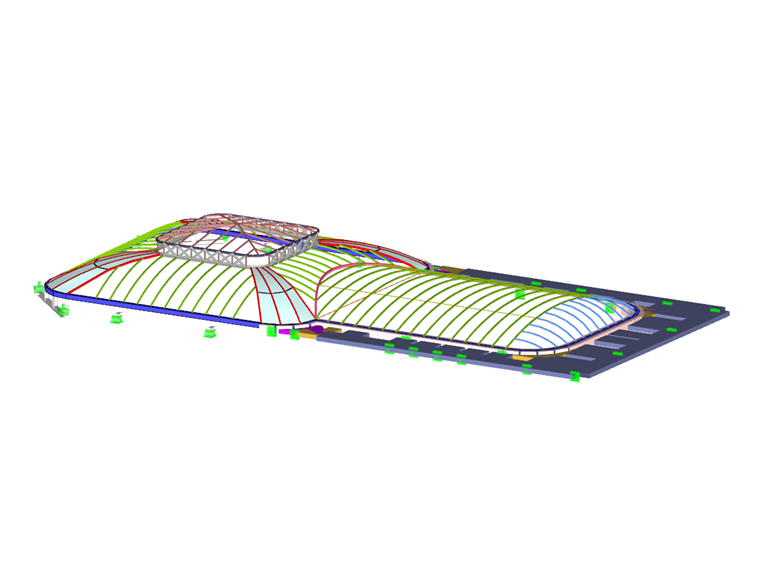

Das Oberlicht besteht aus zwei Teilen: der Unteren Halle, einer gewölbten Form mit einer Länge von 13,1 m (42,97 Fuß) und einer Breite von 8,8 m (28,87 Fuß), sowie der Hohen Halle, einer trapezförmigen Kuppel mit sphärischen Ecken und den Maßen 11,9 m x 13,4 m (39,04 Fuß x 43,96 Fuß). Es wird von einer drei Fuß hohen Pyramide gekrönt, deren Seiten etwa fünf mal fünf Meter (16 mal 16 Fuß) messen.

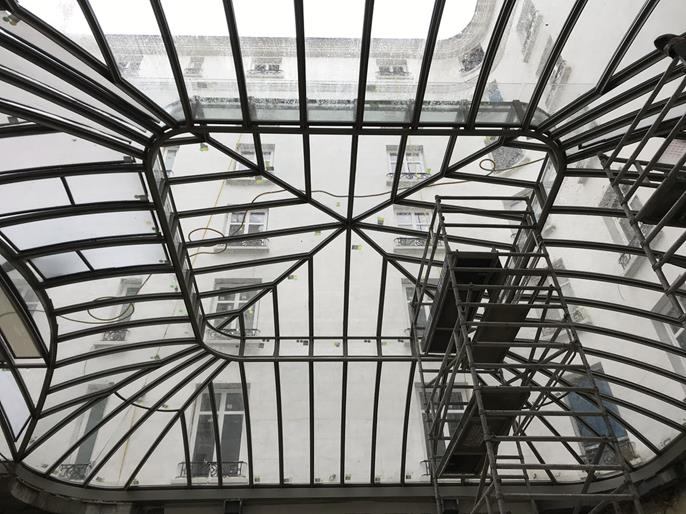

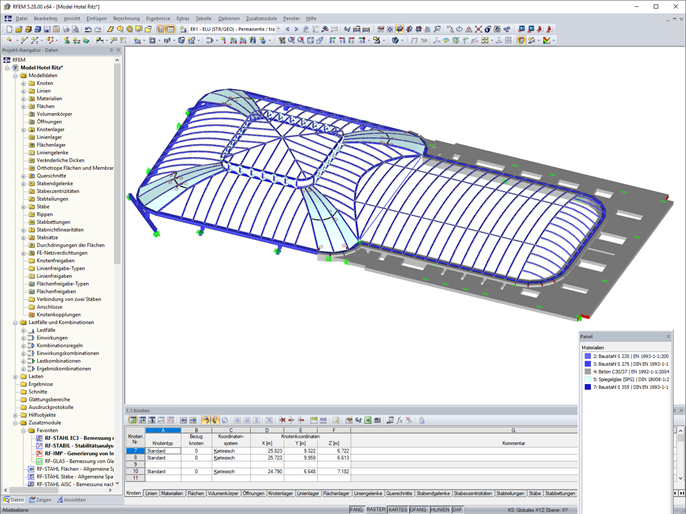

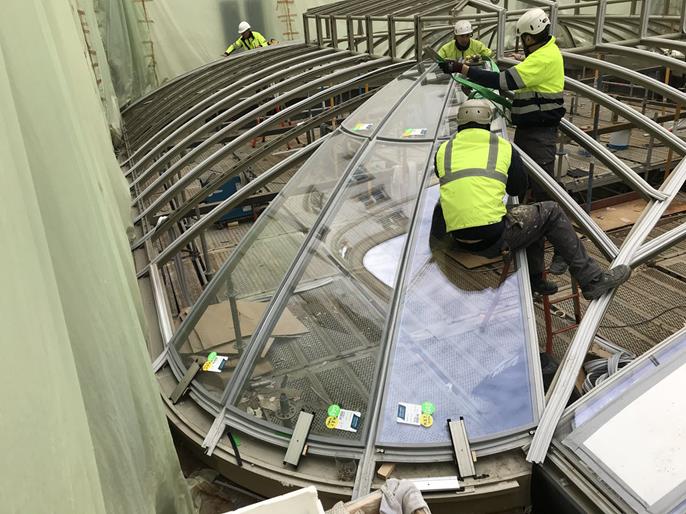

Die Struktur besteht aus schlanken, geschweißten T-Profilen aus Stahl sowie kleinen rechteckigen Platten. Letztere verbinden die Hauptträger und bilden vollständige, vierseitige Stützen für die Glasplatten. Die Glasplatten wirken strukturell zusammen, indem sie den schlanken Profilen an den vier Ecken der Kuppel Stabilität verleihen. Ein starrer Spannring, der den gesamten Umfang abdeckt, wird durch geschweißte RHS-Träger und ein sichtbares Seil erreicht. Dieses vervollständigt den Ring der Kuppel. Die rechteckige Pyramide auf der Kuppel dient sowohl als Druckring für die Flächenlasten als auch als Vierendeelträger für die vertikalen Lasten. Die Bauteile werden miteinander verschweißt, um eine vollständige Momentverbindung ohne optische Einschränkungen zu erreichen.

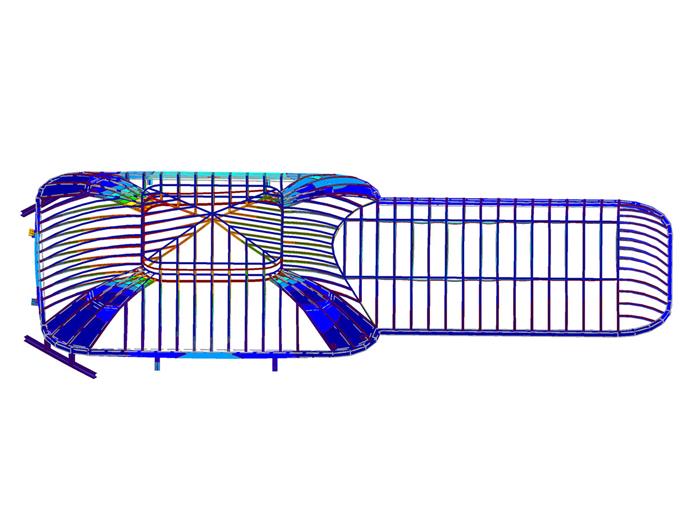

Die Stabilität der Struktur wird unter Berücksichtigung des Freiheitsgrads der Wölbkrafttorsion, der Effekte zweiter Ordnung sowie globaler und lokaler Imperfektionen überprüft.
| Ort | Hotel Mandarin Oriental Ritz, Pl. de la Lealtad, 5, 28014 Madrid Spanien |
| Architekt | Rafael de La-Hoz Madrid, Spanien www.rafaeldelahoz.com |
| Statische Berechnung und Konstruktion | Bellapart Les Preses, Katalonien, Spanien www.bellapart.com |
