RFEM-Schnittstelle zu Bentley ISM
ISM-Datenbank mit Viewer und 3D-PDF-Ausgabe
Kernstück der ISM-Technologie ist der ISM Viewer V8i, der derzeit kostenlos von Bentley bezogen werden kann. ISM bietet Dlubal eine umfangreiche API zum Zugriff auf die ISM-Datenbank.

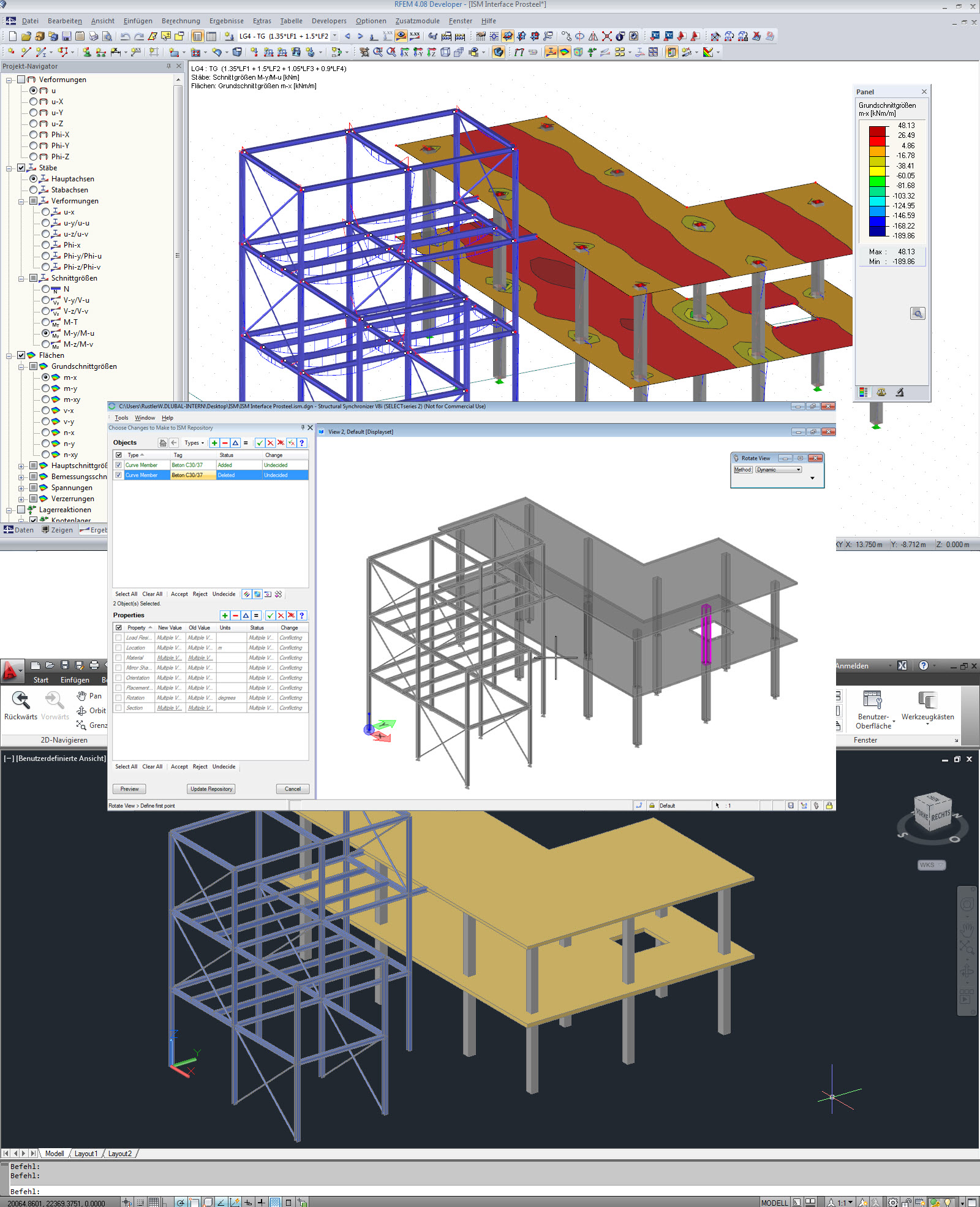

RFEM-Modelle können direkt in das ISM Repository geschrieben werden, auf das alle anderen Applikationen mit ISM-Anbindung Zugriff haben. Im ISM Viewer werden die Modelle visualisiert und jedes Bauteil kann analysiert werden.
Dlubal-Anwender können auch Flächenbauteile, wie Wände und Platten oder auch Profile mit veränderlichen Querschnitten auf diese Weise nach ProSteel und ProConcrete exportieren. Ein nützliches zusätzliches Feature des ISM Viewers ist die Ausgabemöglichkeit in ein 3D-PDF-Dokument.
Revisionsmanagement in ISM
Die ISM-Datenbank ist in der Lage, Modelländerungen und Updates chronologisch zu verwalten. Wird z. B. ein geändertes RFEM-Modell in die ISM-Datei geschrieben, so kann der Anwender im ISM Viewer sofort alle Änderungen, neuen Bauteile oder gelöschten Teile erkennen.
Es ist dem Anwender überlassen, welche Änderungen in die Datenbank aufgenommen werden sollen. Somit hat der Anwender volle Kontrolle, was im Modell passiert. Das Revisionsmanagement erlaubt sogar ein Rollback auf einen früheren Stand des Modells.
In RFEM 6 und RSTAB 9 können Sie Liniengrafiken in das SVG-Format (Vektorgrafik) exportieren.
SVG steht für Scalable Vector Graphics und ist ein XML-basiertes Dateiformat zur Darstellung zweidimensionaler Vektorgrafiken. Diese Vektorgrafiken lassen sich verlustfrei skalieren. SVG-Dateien können mit Texteditoren bearbeitet, in Webseiten eingebettet und in den üblichen Browsern geöffnet werden.
Sie haben die Möglichkeit, mit wenigen Klicks Tabellenwerte aus einer vorbereiteten Excel-Tabelle in RFEM 6 /RSTAB 9 zu importieren – entweder einzeln oder alle auf einmal. Für den Import müssen Sie in Microsoft Excel ein PlugIn gemäß dieser FAQ installieren.
Wussten Sie schon? Sie können alle RFEM-/RSTAB-Tabellen, einschließlich der Ergebnisse, einzeln oder alle auf einmal direkt in eine Excel-Tabelle sowie als CSV-Datei exportieren. Dabei stehen Ihnen mehrere Optionen zur Verfügung:
- mit Tabellenköpfen
- nur selektierte Objekte
- nur ausgefüllte Zeilen
- nur ausgefüllte Tabellen
- Daten als Klartext exportieren
Auf diese Weise ermöglicht Ihnen das Programm, die exportierten Daten zu steuern und übersichtlich zu verwalten. Die hinterlegten Formeln können Sie wie die verwendeten Parameter direkt mit der Tabelle oder als separate Tabelle exportieren.
Nutzen Sie Schnittstellen für ein effizienteres Arbeiten. Von Autodesk AutoCAD können Sie Strukturen im DXF-Format als Linien in RFEM 6 oder RSTAB 9 importieren.
Zudem können aus RFEM 6 oder RSTAB 9 verschiedene Objekte (zum Beispiel Querschnitte) in separate Layer in Autodesk AutoCAD exportiert werden.
