Ossature bois

Si vous sélectionnez le type d’épaisseur Ossature bois, vous pouvez décrire les propriétés d’un mur à ossature bois ou d’une structure porteuse composée de barres et de surfaces dans la boite de dialogue. Des structures spécifiques peuvent être définies si nécessaire dans d’autres onglets. À partir des paramètres des éléments (montants, lisses, panneau de contreventement, connecteurs), un type d’épaisseur barres-surfaces, qui prend également en compte les flexibilités des connecteurs, est généré.

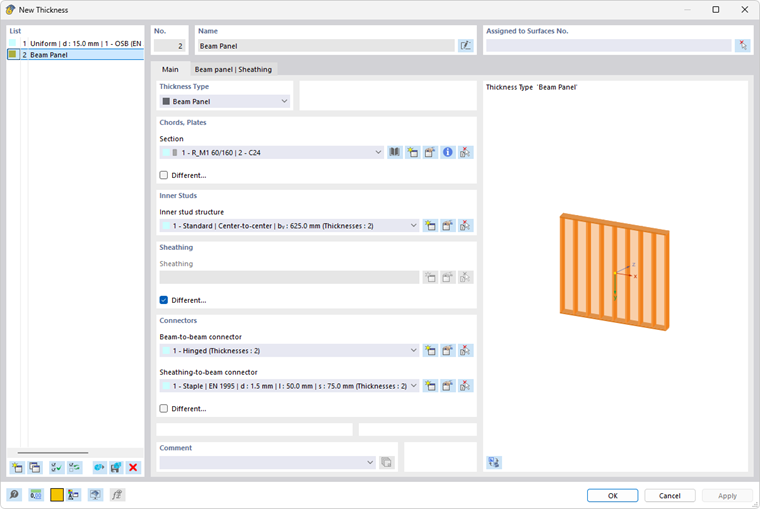

Boite de dialogue « Nouvelle épaisseur », type d’épaisseur « Ossature bois »

Générale

L’onglet Général vous permet de définir les propriétés générales des éléments composant l’ossature bois.

Montants, lisses

Définissez la section des barres du cadre extérieur. Vous pouvez sélectionner cette section dans la liste ou la redéfinir à l’aide des boutons et (voir le chapitre Sections).

Si les bords de l’ossature bois ne présentent pas une section uniforme, cochez la case « Différents ». Vous pouvez alors assigner les sections des barres dans l’onglet Poutres.

Montants intermédiaires

Dans l’onglet Général, sous Montants intermédiaires, définissez la section et l'espacement des barres internes. Si aucun type pour les n’est encore défini pour les montants intermédiaires, cliquez sur . La boîte de dialogue « Nouvelle structure de montants intermédiaires » apparaît.

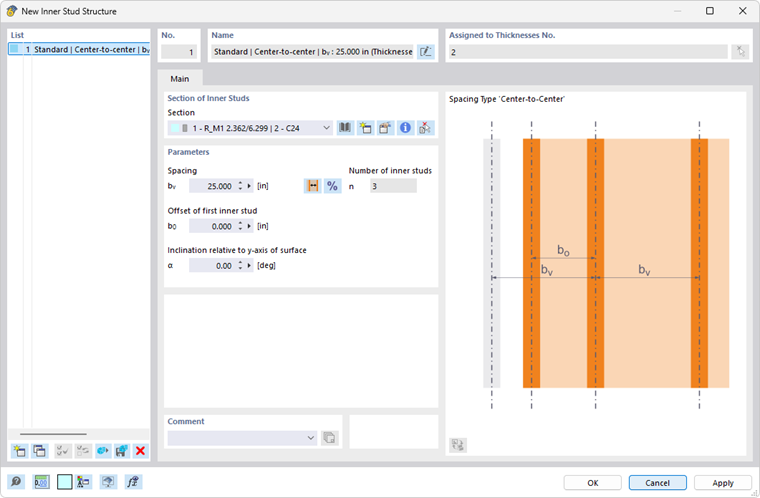

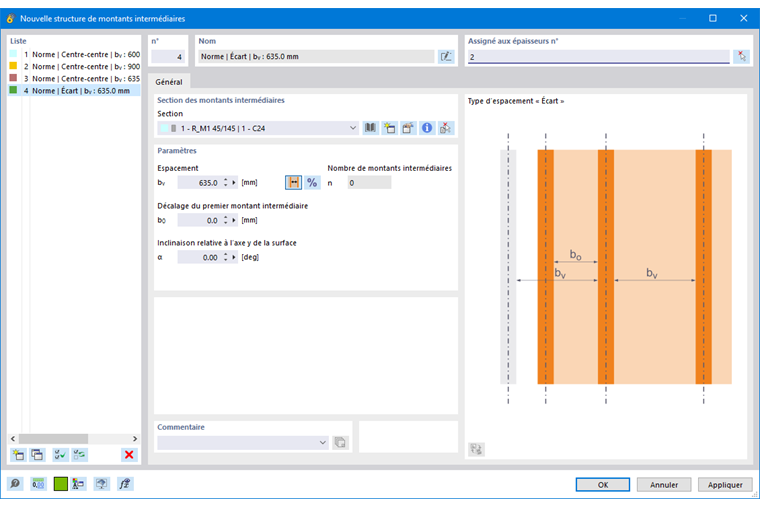

Boite de dialogue « Nouvelle structures de montants intermédiaires »

Sélectionnez la « Section » dans la liste. Les boutons et permettent de définir une nouvelle section (voir le chapitre Sections).

Définissez ensuite l’« espacement ». Le bouton permet de contrôler si l’espacement b_v représente la dimension de trame ou la dimension libre (voir graphique de la boite de dialogue). Le bouton permet de basculer entre l’entrée des valeurs absolues à des espacements relatifs. « Centre-à-centre » et « Écart » se réfèrent à l’axe x de la surface. La première position est présumée être la position la plus éloignée en direction x négative.

Le « Nombre de montants intermédiaires » est déterminé par la géométrie de la surface.

Revêtement

Dans l’onglet Général, sous Revêtement, définissez les propriétés des panneaux. Comme les murs à ossature bois ont généralement des panneaux de contreventement sur un seul côté, la case « Différents » est cochée par défaut. Vous pouvez alors assigner le panneaux de contreventement dans l’onglet Panneau de contreventement pour la face avant ou arrière. Pour un panneau de contreventement sur les deux faces, décochez la case. Cliquez ensuite sur pour créer un nouveau type. La boîte de dialogue « Nouveau panneau de contreventement » apparaît.

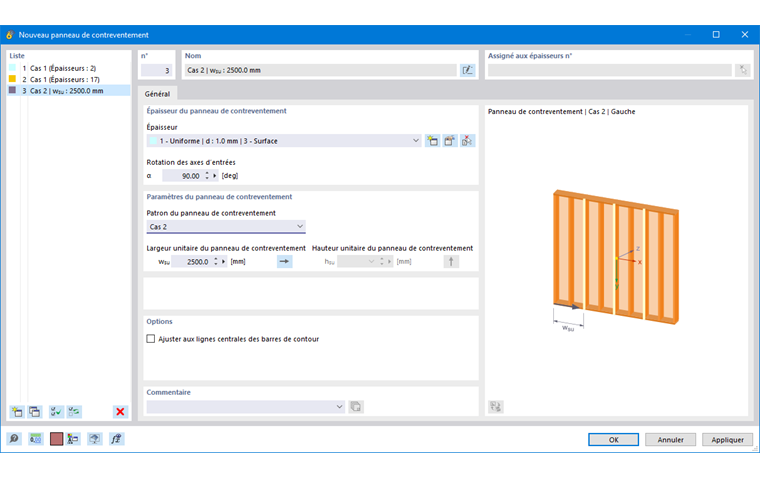

Boite de dialogue « Nouveau panneau de contreventement »

Définissez l’« épaisseur du panneau de contreventement » en sélectionnant l’entrée adéquate dans la liste des épaisseurs déjà définies. Le bouton vous permet de définir une nouvelle épaisseur avec le matériau correspondant. Pour les panneaux de contreventement en bois, les matériaux OSB, plâtre ou fibres dures sont le plus souvent utilisés. Si nécessaire, vous pouvez effectuer une 'rotation des axes d’entrée'.

Dans la liste « Patron du panneau de contreventement », sélectionnez le cas approprié de disposition du panneau de contreventement :

• Cas 1 : Panneau de contreventement sur toute la surface
• Cas 2 : Bandes de panneau de contreventement verticales de largeur unitaire w_su
• Cas 3 : Bandes de panneau de contreventement horizontales de hauteur unitaire h_su
• Cas 4 : Bandes de panneau de contreventement verticales décalées de largeur unitaire w_su et hauteur unitaire h_su
• Cas 5 : Bandes de panneau de contreventement horizontales décalées de largeur unitaire w_su et hauteur unitaire h_su
• Cas 6 : Bandes de panneau de contreventement verticales parallèles de largeur unitaire w_su et hauteur unitaire h_su

La première position est présumée être l’endroit le plus éloigné en direction x négative ou en direction y positive. Dans le cas contraire, vous pouvez inverser la disposition à l’aide des boutons ou .

La case « Ajuster aux lignes centrales des barres de contour » permet d’aligner les bords des panneaux au centre des sections des montants et lisses. La largeur des plaques est ajustée en conséquence.

Connecteurs

Dans l’onglet Général, sous connecteurs, définissez les propriétés des connexions entre les montants et lisses et les montants intermédiaires ainsi qu’entre le panneau de contreventement et les montants intermédiaires.

Connecteurs entre les poutres

La connexion entre les montants et lisses et les montants intermédiaires est prédéfinie comme articulée. Pour définir un autre type de connexion, cliquez sur . La boîte de dialogue « Nouveau connecteur entre les boutres » apparaît.

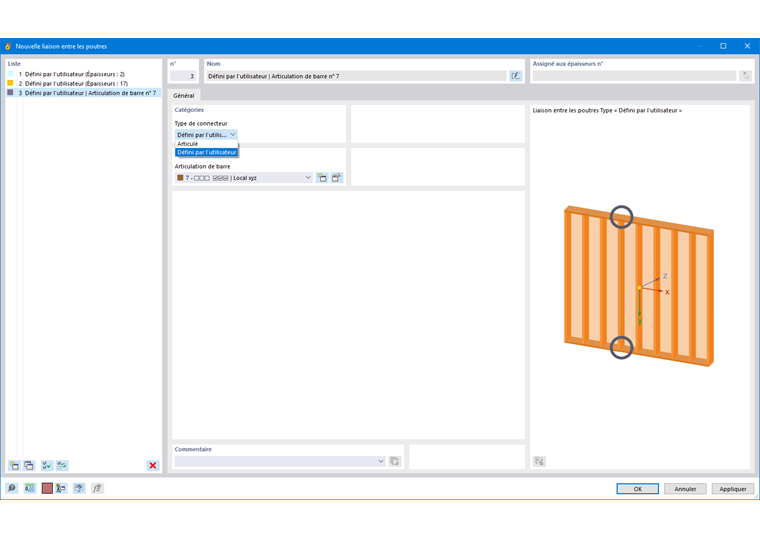

Boîte de dialogue « Nouvelle liaison entre les poutres »

Dans la liste « Type de connecteur », deux options sont disponibles :

• Articulé : articulation de barre autour des axes y et z
• Défini par l’utilisateur : possibilité d’attribuer un type d’articulation avec degrés de liberté et rigidités définis par l’utilisateur (voir le chapitre Articulations de barre)

Si les conditions d’articulation sont différentes pour les connecteurs des poutres, cochez la case « Différents ». Vous pouvez alors assigner les types de connecteurs dans l’onglet Connecteurs.

Connecteurs entre le panneau de contreventement et les poutres

Si aucun type n’est encore défini pour le connecteur entre le panneau de contreventement et les montants intermédiaires, cliquez sur . La boîte de dialogue « Nouveau connecteur entre le panneau de contreventement et les poutres » apparaît.

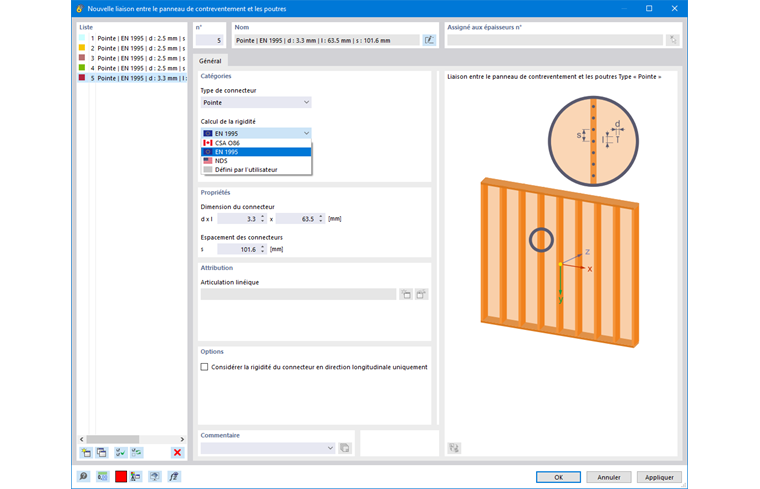

Boite de dialogue « Nouvelle liaison entre le panneau de contreventement et les poutres »

Cette boîte de dialogue permet de définir la manière dont les montants et lisses ainsi que les montants intermédiaires sont connectés au panneau de contreventement. Dans la liste « Type de connecteur », les options suivantes sont disponibles :

• Pointe
• Agrafe
• Défini par l’utilisateur

Pour les clous, vous pouvez sélectionner dans une autre liste la norme selon laquelle le calcul de rigidité doit être effectué :

• EN 1995 (Tableau 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS Tableau C4.2.3D)
• Défini par l’utilisateur

Pour les pointes et agrafes, vous pouvez indiquer la « Dimension du connecteur » (diamètre de la pointe ou taille de l’agrafe) et l’« espacement des connecteurs ». Cela détermine les rigidités de connecteur présentes pour les côtés et directions respectifs. L'option « Défini par l’utilisateur » permet de définir à la fois les paramètres du connecteur et d’attribuer une « Articulation linéique » (voir le chapitre Articulations linéiques). Cela permet par exemple de modéliser des courbes de glissement non linéaires.

La rigidité des connecteurs est prise en compte pour chaque direction. Si cela ne correspond pas aux conditions, cochez la case « Considérer la rigidité du connecteurs en direction longitudinale uniquement ».

Si les connecteurs entre les montants ne sont pas identiques, cochez la case « Différents ». Vous pouvez alors attribuer les types de connecteurs dans l’onglet Connecteurs.

Ossatures bois | Poutres

Si vous avez coché la case Différents sous Montants, lisses, vous pouvez définir chaque sections aux bords de l’ossature bois. Accédez à l’onglet « Ossature bois | Poutres ».

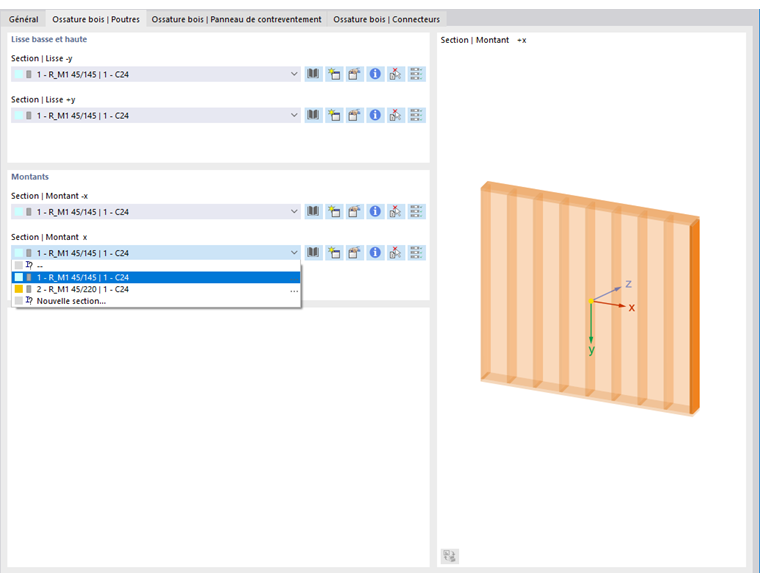

Définir différentes sections pour les montants

Sous « Lisse basse et haute », vous pouvez assigner les sections présentes en direction de l’axe y positif et négatif de la surface – c’est-à-dire la section de cadre supérieure et inférieure.

Sous « Montants », vous pouvez assigner les sections présentes en direction de l¤axe x positif et négatif de la surface (les « montants » aux bords de l’ossature bois).

Ossature bois | Panneau de contreventement

Sous Panneau de contreventement, la case Différents est cochée par défaut. L’onglet « Ossature bois | Panneau de contreventement » vous permet de déterminer si le mur à ossature bois a un panneau de contreventement sur un côté ou les deux côtés et comment chaque panneau est constitué.

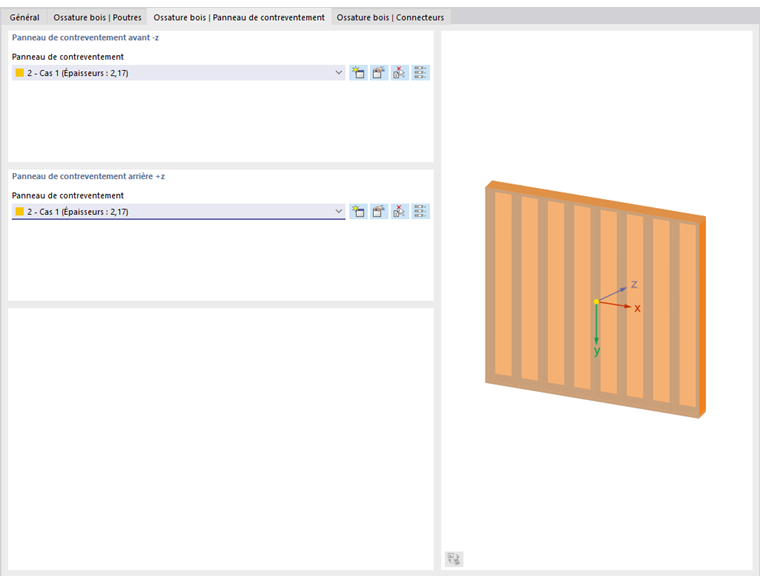

Définir deux faces du panneau de contreventement

Sélectionnez le(s) panneau(x) de contreventement dans la liste. Le « Panneau de contreventement avant -z » se réfère à la face négative de la surface (en direction opposée à l’axe z local), le « Panneau de contreventement arrière +z » à la face positive de la surface. Un clic sur le bouton applique le revêtement d’une face de la surface à la face opposée.

Le bouton vous permet de définir un autre type de panneau de contreventement dans la boîte de dialogue Nouveau panneau de contreventement.

Ossature bois | Connecteurs

Si vous avez coché la case Différents sous Connecteurs, vous pouvez définir individuellement les connecteurs entre les montants et lisses et montants intermédiaires ainsi qu’entre le panneau de contreventement et les montants intermédiaires. Accédez à l’onglet « Ossature bois | Connecteurs ».

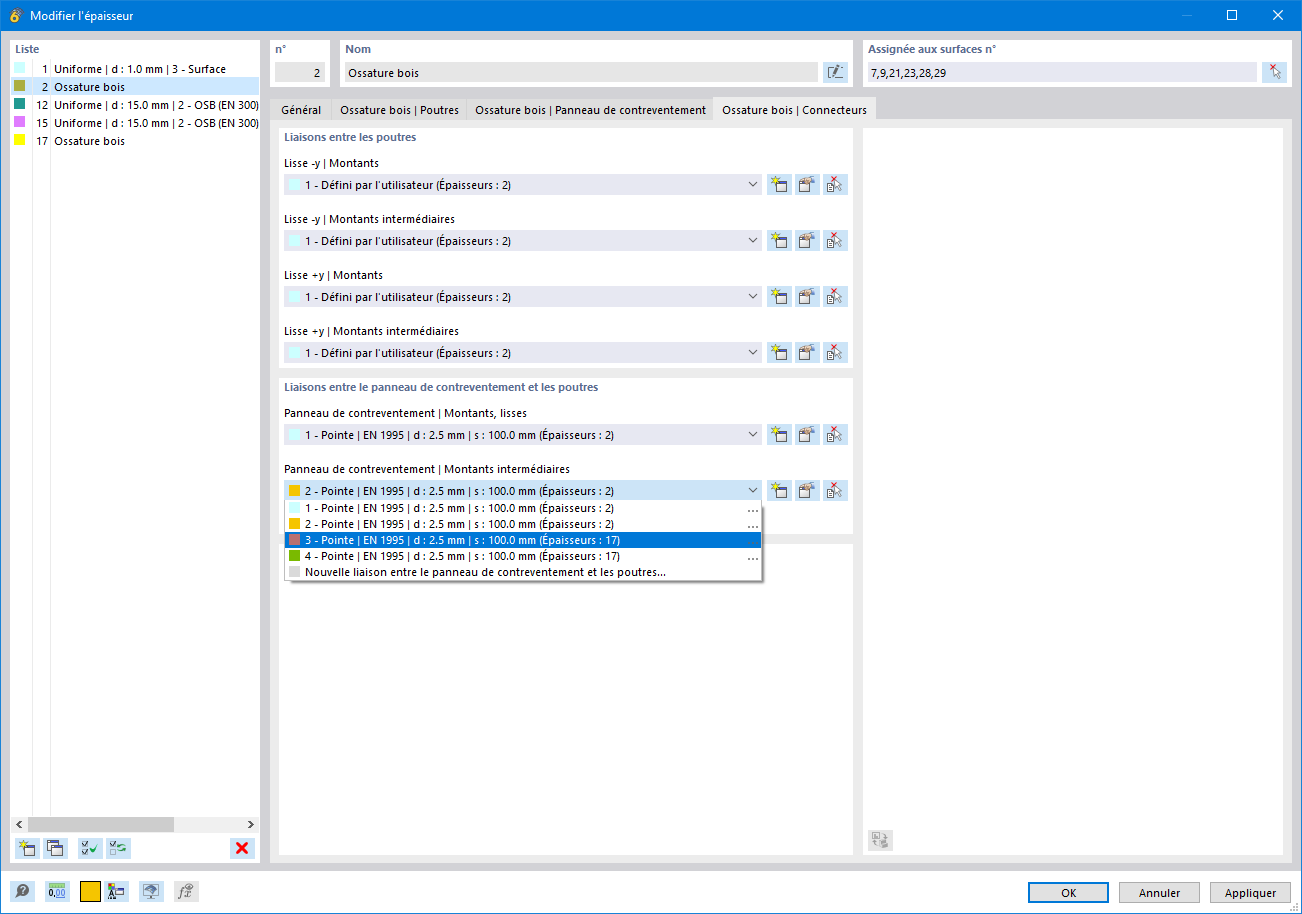

Définir différents connecteurs

Sous « Connecteurs entre les poutres », vous pouvez assigner les types de conencteurs présents entre les montants et lisses et les montants intermédiaires pour les directions des axes y positif et négatif de la surface – c’est-à-dire entre le profil de cadre supérieur et inférieur avec les deux montants de cadre, ainsi qu¤entre le profil de cadre supérieur et inférieur avec les nervures intérieures.

Le bouton vous permet de définir un autre type de connecteur dans la boîte de dialogue Nouveau connecteur entre les poutres.

Sous « Connecteur entre le panneau de contreventement et les poutres », vous pouvez assigner les types de connecteurs présents entre le revêtement et les montants intérmédiaires.
