Sytuacje wymiarowania modelu RFEM/RSTAB sterują tym, jakie reguły kombinacji są stosowane podczas generowania kombinacji obciążeń i wyników dla stanów granicznych zgodnie z normą. Również kombinacje utworzone ręcznie można przypisać do określonych stanów granicznych (zob. rozdział Bemessungssituationen podręcznika RFEM).

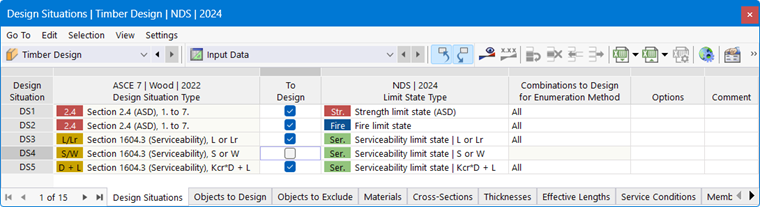

W tabeli „Sytuacje wymiarowania” dla wymiarowania konstrukcji drewnianych wymieniono wszystkie sytuacje wymiarowania zdefiniowane w modelu. Tutaj można zdecydować, czy i w jaki sposób dana sytuacja wymiarowania ma być uwzględniana przy obliczeniach elementów drewnianych.
Wybór kombinacji wymiarowania do wymiarowania konstrukcji drewnianych

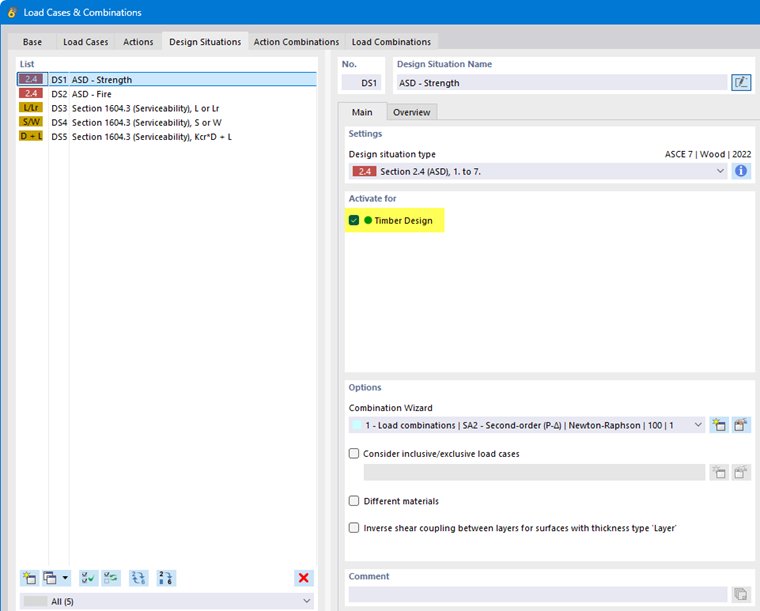

Pole wyboru „Do wymiarowania” jest domyślnie aktywne. Oznacza to, że wszystkie sytuacje wymiarowania są uwzględniane przy wymiarowaniu konstrukcji drewnianych. Jeśli dla danej sytuacji wymiarowania nie ma być przeprowadzane wymiarowanie konstrukcji drewnianych, należy dezaktywować to pole wyboru. W takim przypadku sytuacja ta nie będzie uwzględniana w obliczeniach. Wybór ten jest synchronizowany z ustawieniami w oknie dialogowym „Przypadki obciążeń i kombinacje”.

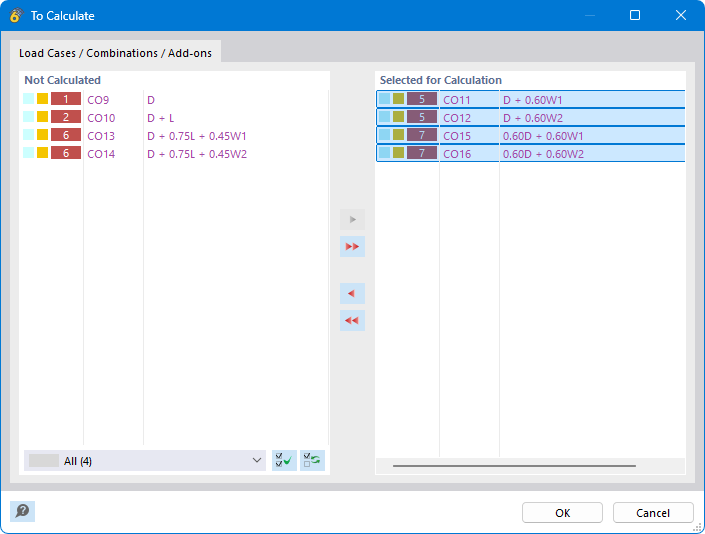

Domyślnie uwzględniane są wszystkie kombinacje przypisane do sytuacji wymiarowania aktywowanej do obliczeń. W kolumnie tabeli „Kombinacje do wymiarowania dla metody enumeracyjnej” można jednak określić również konkretne kombinacje dla danej sytuacji wymiarowania: należy kliknąć przycisk
, który jest dostępny po kliknięciu w komórkę, a następnie wybrać odpowiednie kombinacje w oknie dialogowym.
Przypisywanie sytuacji wymiarowania

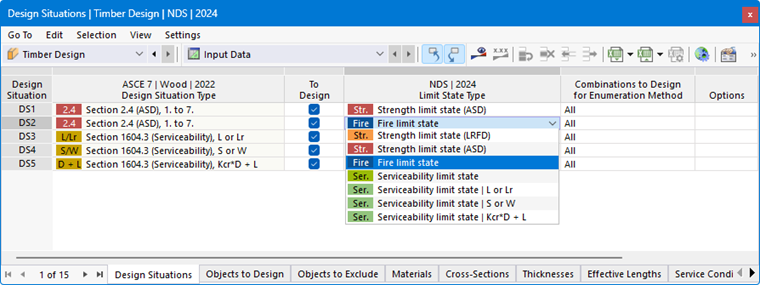

Sytuacje wymiarowania zostały utworzone na podstawie normy, którą określono dla klasyfikacji przypadków obciążeń (zob. rozdział Normen I podręcznika RFEM). Możliwe jest, że typ sytuacji wymiarowania różni się od typu przyjętego do wymiarowania. Z reguły typy są jednak kategoryzowane automatycznie, tak że kombinacja stanu użytkowalności LK jest również przypisywana do typu „Stan użytkowalności” dla wymiarowania. W kolumnie tabeli „Typ sytuacji wymiarowania” można sprawdzić to przypisanie i w razie potrzeby je skorygować.
Sprawdzane w Add-Onie obliczenia są uzależnione od typu sytuacji wymiarowania. Jeśli na przykład żadna sytuacja wymiarowania nie ma typu dla stanu użytkowalności, wówczas nie są prowadzone obliczenia stanu użytkowalności, lecz tylko obliczenia nośności. Dla każdej sytuacji wymiarowania prowadzone są wyłącznie te obliczenia, które odpowiadają jej typowi.
Można również aktywować do wymiarowania kilka sytuacji wymiarowania tego samego typu, na przykład dwie sytuacje wymiarowania dla obliczeń nośności. Add-On przeprowadzi wtedy obliczenia nośności dla wybranych kombinacji obu sytuacji wymiarowania.
Użycie innego materiału do wymiarowania

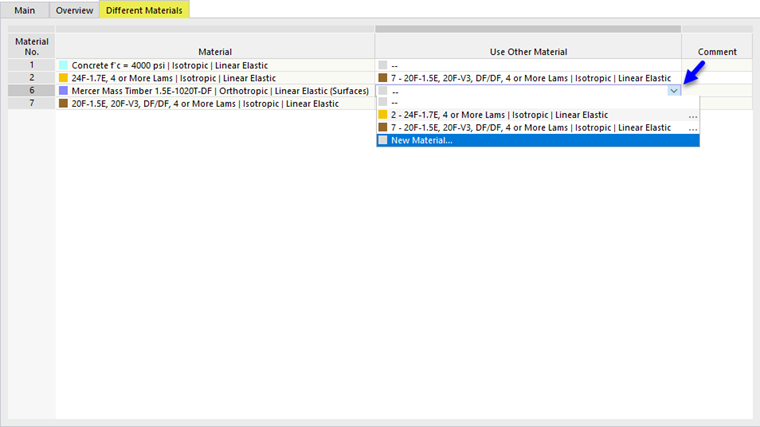

Opcja „Różne materiały” w oknie dialogowym Przypadki obciążeń i kombinacje umożliwia zmianę materiałów do obliczeń dla danej sytuacji wymiarowania. Po zaznaczeniu pola wyboru można określić alternatywy w nowej karcie.
W ten sposób można stosować różne parametry materiałowe do analizy statycznej i do wymiarowania.
