Dieses Handbuch beschreibt das Add-On Holzbemessung für die Programme RFEM 6 und RSTAB 9. Da die Eingabe und die Funktionen des Add-Ons in beiden Programmen identisch sind, erfolgt die Beschreibung anhand von RFEM. Die Erläuterungen für Stäbe gelten auch für RSTAB.
Aktywacja Add-On

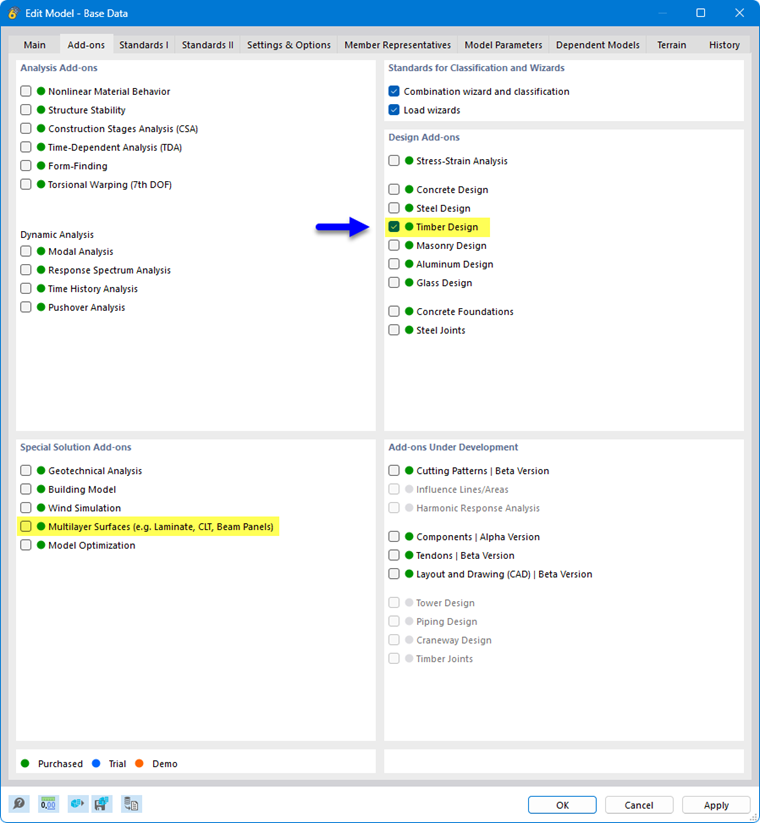

Sie können die Verwendung des Bemessungs-Add-Ons im Register Add-Ons der Modell-Basisangaben aktivieren oder deaktivieren.
Ein grüner Punkt vor der Bezeichnung des Add-Ons bedeutet, dass bei Ihnen eine Lizenz vorhanden ist. Ein oranger oder blauer Punkt weist darauf hin, dass Sie das Add-On nur als Demo- beziehungsweise Testversion verwenden können und der Funktionsumfang eingeschränkt ist.
Określenie normy

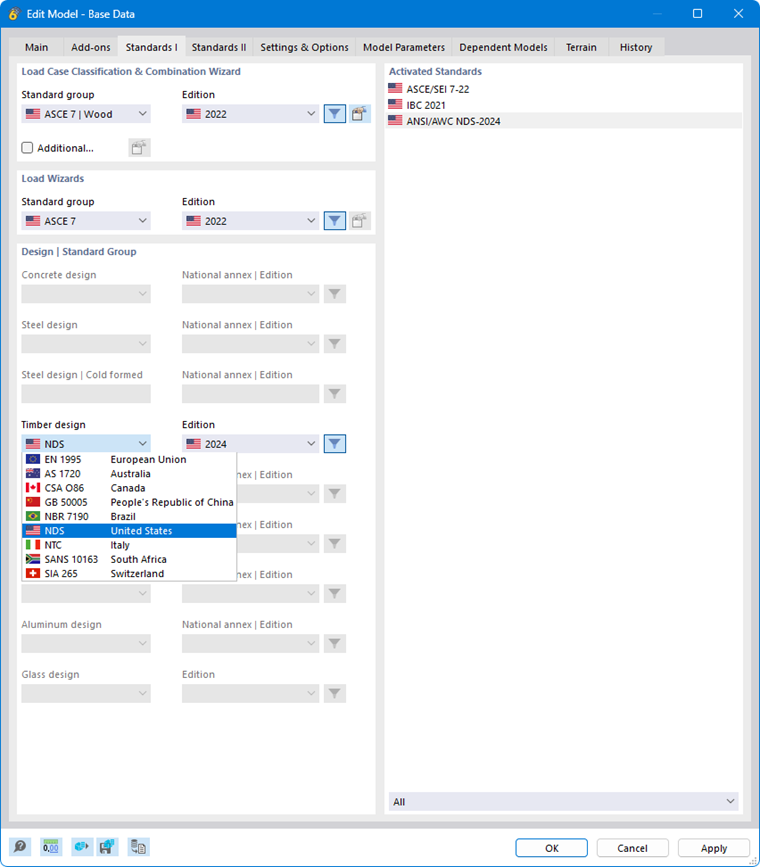

Im Register Normen I der Modell-Basisangaben können Sie die Norm und den Nationalen Anhang bzw. die Ausgabe auswählen, die für die Holzbemessung verwendet werden soll (siehe auch Kapitel Normen I des RFEM-Handbuchs). Die Eingabedialoge der Holzbemessung werden automatisch an diese Norm angepasst.
Die aktuell zur Verfügung stehenden Bemessungsnormen und eine Zusammenfassung des Funktionsumfangs können Sie der Produktbeschreibung Holzbemessung entnehmen.
Folgende Liste gibt eine Übersicht, welche Elemente derzeit für die einzelnen Normen bemessen werden können.
| Norm | Stäbe | Flächen | CLT | Holzwerk-stoffe | Dickwandig I | Dickwandig II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | XX | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Abkürzung | Beschreibung |
|---|---|
| XX | Kaltbemessung und Heißbemessung (Kaltbemessung bei Stäben für alle erlaubten Querschnittstypen; Heißbemessung bei Stäben nur für Rechteck- und Kreisquerschnitte) |
| XX* | Kaltbemessung; Heißbemessung derzeit nur für Flächen |
| X | Nur Kaltbemessung |
Normen für Holzbemessung und Kriechbeiwert
Wichtig für die Holzbemessung ist es, im Abschnitt 'Lastfallklassifizierungs- und Kombinationsassistent' die geeignete Normgruppe festzulegen: Wählen Sie immer die Variante mit dem Zusatz Holz aus, damit die Gebrauchstauglichkeitsnachweise korrekt geführt werden. Ist dies nicht der Fall, erscheint eine Fehlermeldung.

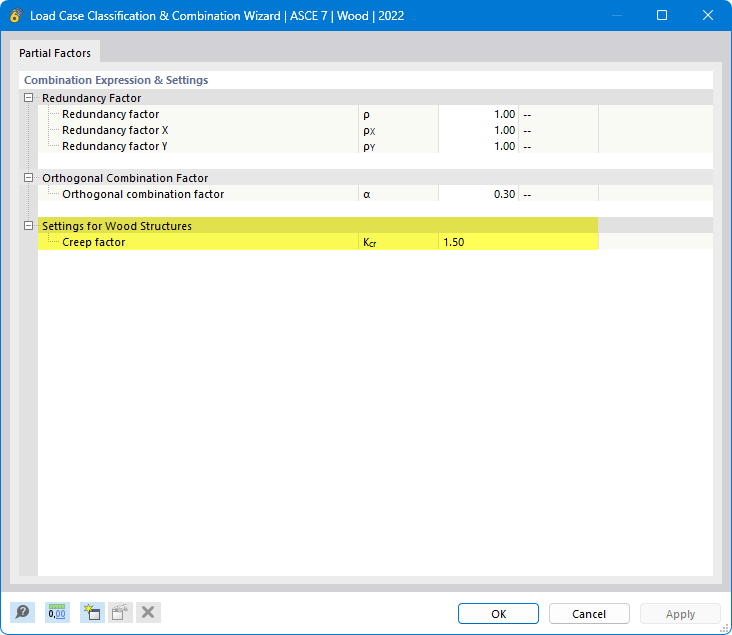

Sie können den Kriechbeiwert (kdef, Kcr, Kcreep oder φ) für die Gebrauchstauglichkeitsnachweise bei den Parametern des Nationalen Anhangs bzw. der Ausgabe anpassen. Dieser Dialog ist mit der Schaltfläche
zugänglich (im Bild oben markiert).
Interfejs użytkownika programu
Wenn Sie das Bemessungs-Add-On aktiviert und die Norm festgelegt haben, erweitert sich die Benutzeroberfläche um neue Einträge im Navigator, den Tabellen und den Dialogen. Die Parameter der Holzbemessung sind damit vollständig in das Programm integriert. So werden die Bemessungseigenschaften für alle Stäbe und Stabsätze freigeschaltet, die ein Material des Typs Holz verwenden.
