Pruty

Karta Pruty spravuje podrobná nastavení prutů, které se připojují k posuzovanému uzlu.

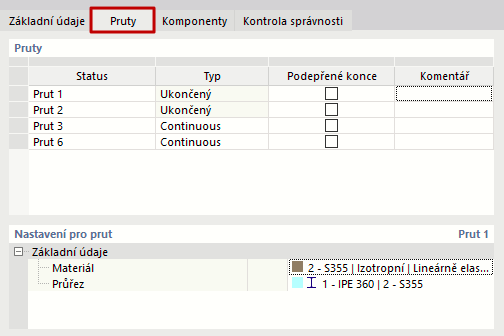

Záložka Pruty

Pruty

V tabulce jsou uvedeny pruty, které se připojují k uzlu. Jak je popsáno v kapitole Základ, jedná se o seskupení ("typy") prutů se stejnými vlastnostmi. Ve sloupci Stav se nacházejí označení použitá na kartě 'Základ'. Zde je můžete případně přejmenovat.

Ve sloupci Typ můžete určit, zda se v posuzovaném uzlu nachází 'Konec prutu', nebo zda je prut v tomto místě 'Průběžný'.

Konec prutu nebo průběžný

Ve sloupci Uložené konce je třeba určit, který prut má v Náhradní model KP ocelového přípoje obdržet podporu na konci prutu, který leží mimo posuzovaný uzel. Můžete aktivovat uložení pro více prutů, avšak z důvodu zavedení zatížení musí zůstat alespoň jeden prut neuložen: Zatížení je aplikováno na pruty, které nejsou uloženy. Podrobná nastavení pro uložení a zavedení zatížení na příslušných koncích prutů lze provést v části prutů Nastavení prutů.

Sloupec Analýza tuhosti se zobrazí, pokud jste na kartě 'Základ' zadali konfiguraci analýzy tuhosti pro Dodatečná analýza . Zde můžete určit, pro který prut se má stanovit tuhost s ohledem na komponenty přípoje. V seznamu vyberte vnitřní síly, které jsou pro analýzu tuhosti relevantní.

Vnitřní síly pro posouzení tuhosti

Volitelně můžete do posledního sloupce zadat Komentář k příslušnému stavu. Je porovnán s kartou 'Základ'.

Nastavení prutů

V kategorii Základní údaje se zobrazují použitá nastavení vybraného prutu, jako je materiál a průřez. Pokud jsou na vybraném prutu k dispozici klouby nebo excentricity, budou rovněž uvedeny.

Nastavení prutu pro základní údaje

Pokud kliknete do buňky popsané vlastnosti, můžete ji upravit pomocí tlačítka .

Kategorie Uspořádání konců spravuje podrobné údaje o okrajových podmínkách náhradního modelu. Pro uložené konce je Typ uložení definován buď jako pevné, nebo kloubové. U pevné podpory jsou uloženy všechny stupně volnosti (standardně), u kloubové podpory jsou uloženy pouze posuny a axiální rotace. U volných konců prutů je odpovídajícím způsobem specifikován Typ zatížení. Standardně jsou všechny vnitřní síly z hlavního modelu použity i v náhradním modelu ('Všechny síly'). Můžete však nechat použít pouze určité složky vnitřních sil.

Kategorie Klasifikace tuhosti je k dispozici pouze tehdy, pokud jste prutu přiřadili vnitřní síly pro analýzu tuhosti (viz obrázek Vnitřní síly pro analýzu tuhosti).

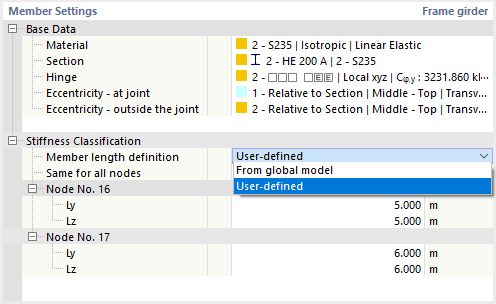

Nastavení prutů pro klasifikaci tuhosti

'Definice délky prutu' ovlivňuje klasifikaci přípoje. Délka prutu je převzata z geometrie modelu a je přednastavena jako vzpěrná délka ve směru osy y a z prutu. Pokud tyto hodnoty pro Ly a Lz neodpovídají skutečným podmínkám, vyberte v seznamu možnost 'Uživatelské'. Poté můžete délky přiřadit posuzovaným uzlům jednotlivě. To je nutné například tehdy, je-li prut rozdělen mezi podporami: V tomto případě zadejte rozpětí mezi podporami. Při identických parametrech pro uzly spravované v přípoji aktivujte zaškrtávací políčko 'Stejné pro všechny uzly' a nastavte délky napříč uzly.

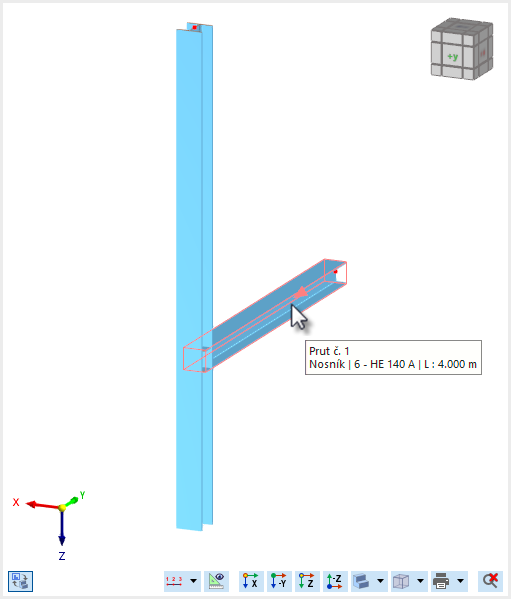

Grafické okno

V grafice je nyní zobrazen pouze jeden styčník, který prostřednictvím seskupení reprezentativně platí pro všechny posuzované uzly. Pokud přesunete myš nad prut, zobrazí se informace o stavu, průřezu a materiálu.

Grafické okno
