Addon Posouzení dřeva je plně integrován do programů RFEM a RSTAB. Proto můžete využít všechny možnosti známé z hlavního programu k dokumentaci grafických výsledků využití a posouzení. Obecný postup přípravy grafiky pro tisk je popsán v kapitole Grafika manuálu pro RFEM.
Grafika pracovního okna
V kapitole Grafika pro posouzení dřeva jsou představeny různé typy výsledků, které jsou graficky k dispozici pro pruty a plochy. Aktuální pohled můžete přímo vytisknout pomocí tiskové funkce nebo jej přenést do tiskového protokolu.

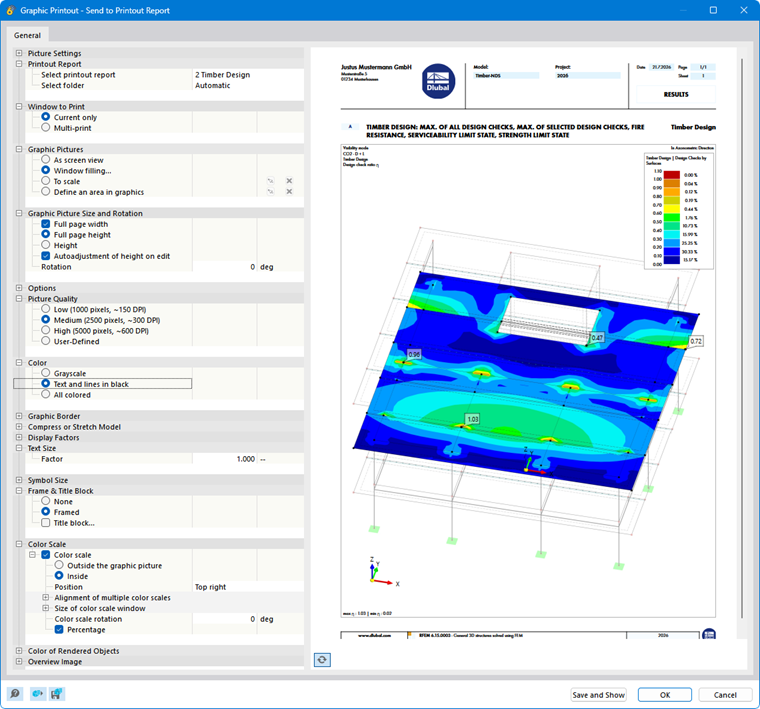

V dialogu 'Tisk grafiky' proveďte jako obvykle nastavení tisku pro obrázek.

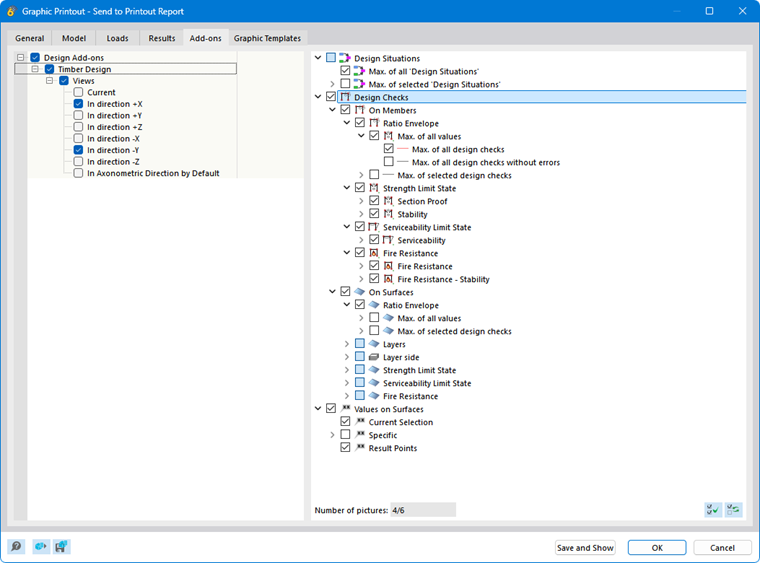

Pokud v kategorii 'Která okna' aktivujete možnost Vícenásobný tisk, můžete na záložce 'Addony' provést nastavení pro tisk více oken nebo hromadný tisk grafik (viz kapitola Použití vícenásobného tisku manuálu pro RFEM). Grafiky budou poté v tiskovém protokolu zařazeny k výsledkům posouzení dřeva.
Detaily posouzení a průběhy výsledků

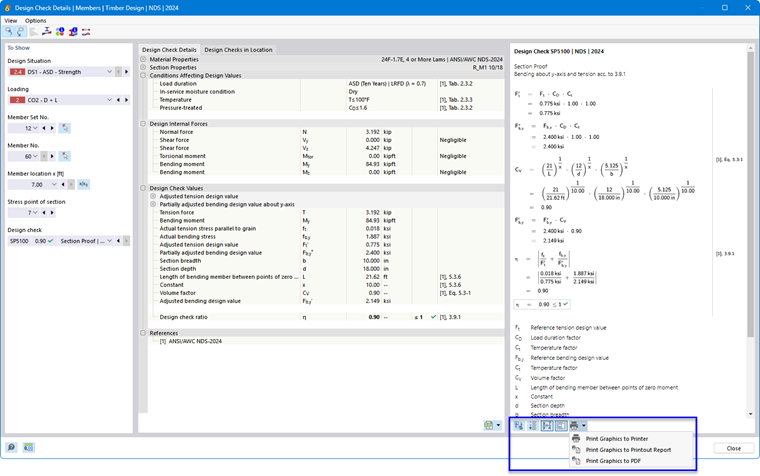

Také v dialozích detailů posouzení a průběhů výsledků jsou k dispozici tiskové funkce. Následující grafiky můžete přímo vytisknout, uložit jako PDF nebo přenést do tiskového protokolu:
- Zobrazení vzorců Detaily posouzení
- Průběhy výsledků v průřezu
- Průběhy výsledků v bodu plochy
- Průběhy výsledků na prutu nebo sadě prutů
- Diagram hloubky zuhelnatění v čase
