Výsledky pro uzly lze zobrazit graficky pomocí kategorií navigátoru Globální deformace a Podporové reakce. Numerické výsledky v uzlech najdete v tabulce v kategorii Výsledky po uzlech.

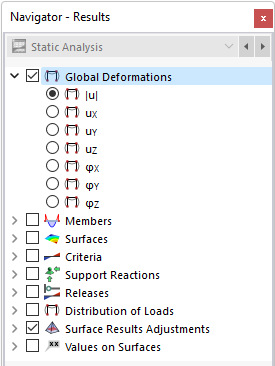

Globální deformace

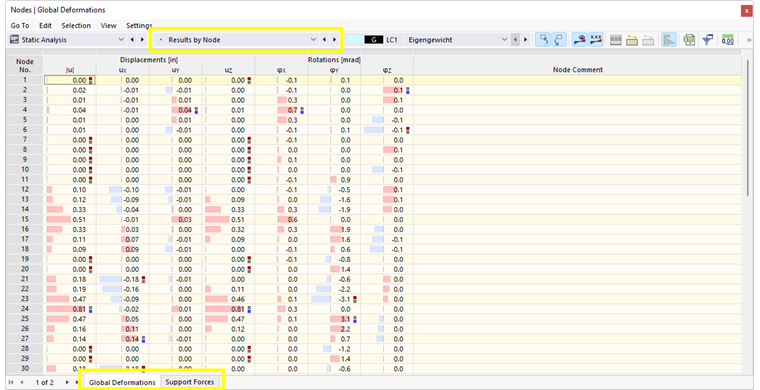

Na obrázku Výsledky po uzlech v tabulce je tabulka s globálními deformacemi uzlů.
Posuny a natočení znamenají:
| u | Absolutní hodnota celkového posunu | ||
| uX | Posun ve směru globální osy X | ||
| uY | Posun ve směru globální osy Y | ||
| uZ | Posun ve směru globální osy Z | ||
| φX | Pootočení okolo globální osy X | ||
| φY | Pootočení okolo globální osy Y | ||
| φZ | Pootočení okolo globální osy Z |
Tip
Pomocí tlačítka
deformace můžete zobrazit jako sled pohybů (viz funkce Animace deformací).
Stav deformace modelu
Rozbalovací tlačítko v panelu nástrojů umožňuje zobrazit tvar skutečného modelu v různých stavech deformace.
Funkce tlačítek jsou následující:
| Tlačítko | Funkce |
|---|---|
|
Obnoví původní tvar modelu (výchozí stav bez zatížení nebo form-findingu) |
|
Představuje tvar počátečního stavu , například v důsledku jiného zatěžovacího stavu |
|
Zobrazí deformovaný model |
Příklad zobrazení různých tvarů najdete v kapitole Výsledky manuálu Form-finding.
Podporové síly

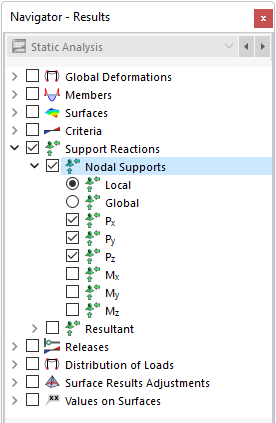

Podporové síly se označují 'P', podporové momenty 'M'. Zpravidla se vztahují ke globálnímu osovému systému. V navigátoru lze určit, které složky se graficky zobrazí. U natočených uzlových podpor je možné zobrazit také lokální podporové síly.

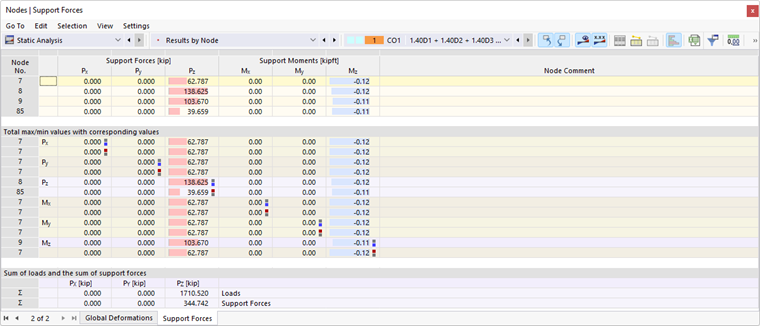

V tabulce jsou uvedeny síly a momenty, které se přenášejí do uzlové podpory. Podle znamének tak nejde o silové a momentové reakce od podpory. Znaménka se řídí směrem globálních os. Pokud směřuje globální osa Z dolů, pak například zatěžovací stav "vlastní tíha" vyvolává kladnou podporovou sílu PZ a zatížení větrem proti směru globální osy X zápornou podporovou sílu PX. Podporové síly uvedené v tabulce tak vlastně odpovídají zatížením na základ.

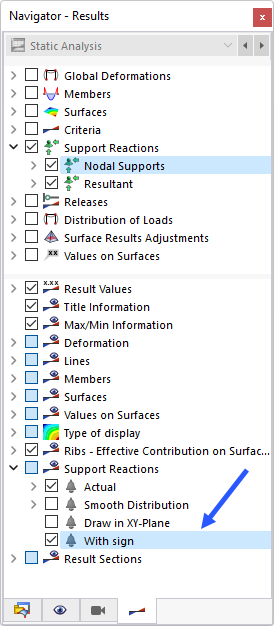

Na rozdíl od tabulky představují vektory 'podporové reakce' v grafice silové a momentové reakce od podpor. Složky jsou zobrazeny podle velikosti a směru vektorů. Znaménka působících sil lze také zobrazit v pracovním okně výběrem příslušné položky v dolní části navigátoru. Tuto volbu použijte pouze pro vizualizaci působících sil, aby nedocházelo k nedorozuměním.
Kladný podporový moment působí pravotočivě okolo příslušné kladné globální osy. Stejně jako v případě podporových sil tu platí, že vektory jsou již opatřeny znaménky, a hodnoty je třeba posuzovat nezávisle na nich. Znaménka udávají směr momentů ve vztahu ke globálním či lokálním osám.
Souhrn zatížení a souhrn podporových sil
U zatěžovacích stavů a kombinací zatížení se na konci tabulky zobrazí kontrolní součty Σ zatížení a podporových sil. Pokud model obsahuje také liniové, prutové nebo plošné podpory, objeví se v tomto porovnání rozdíl. Tyto podporové síly se zohledňují také v celkové rovnováze.
