Laden Sie hier das Modell eines Stahlbeteongebäudes herunter und öffnen Sie es mit dem FEM-Programm RFEM.
Dieses Modell wird in der kostenlosen Online-Schulung 'RFEM für Studenten | Teil 2' vom 15. Juni 2020 angewendet.
- Die häufigsten Anwenderfragen an den Dlubal-Support | November 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | November 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | Februar 2023
- Die häufigsten Anwenderfragen an den Dlubal-Support | Februar 2023
- Die häufigsten Anwenderfragen an den Dlubal-Support | März 2023
- RFEM für Studenten | Teil 3
- RFEM für Studenten | Teil 3
- Ergebnisverlauf mit Glättungsbereich in RFEM 6
- Die häufigsten Anwenderfragen an den Dlubal-Support | November 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | November 2022
- Die häufigsten Anwenderfragen an den Dlubal-Support | Februar 2023
- Die häufigsten Anwenderfragen an den Dlubal-Support | Februar 2023
- Die häufigsten Anwenderfragen an den Dlubal-Support | März 2023
- Online-Schulung | RFEM für Studenten | Teil 2
- Online-Schulung | RFEM für Studenten | Teil 3
- Online-Schulung | RFEM für Studenten | USA | 21. April 2021
- Online-Schulung | RFEM für Studenten | Teil 2 | 10.05.2021
- Online-Schulung | RFEM für Studenten | Teil 3 | 14.06.2021
- Online-Schulung | RFEM für Studenten | USA | 11. August 021

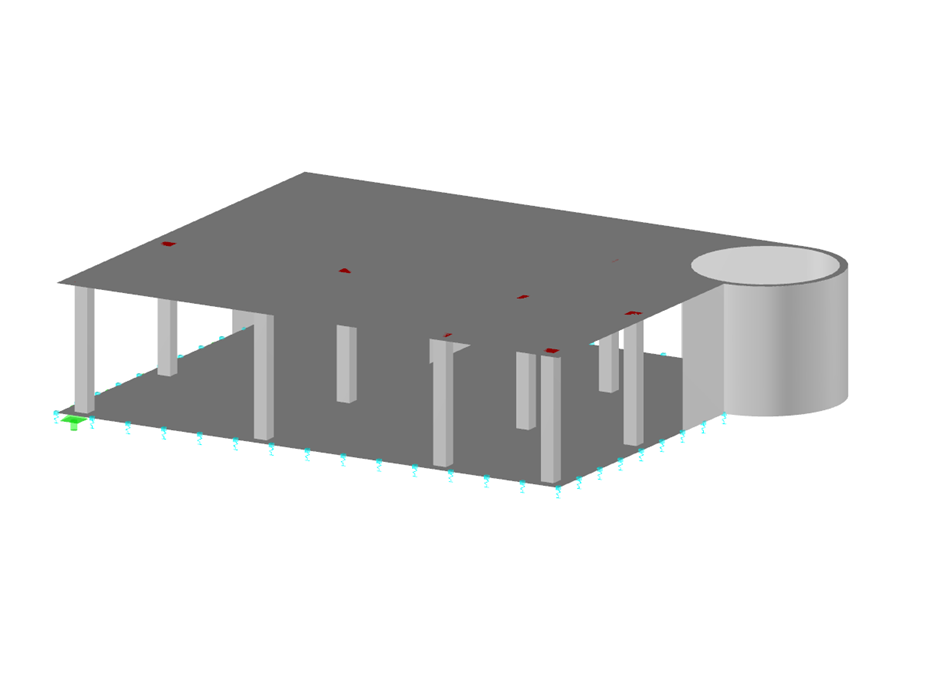

Stahlbetongebäude
| Anzahl Knoten | 53 |
| Anzahl Linien | 46 |
| Anzahl Stäbe | 11 |
| Anzahl Flächen | 9 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 28 |
| Anzahl Ergebniskombinationen | 3 |
| Gesamtgewicht | 256.800 t |
| Abmessungen | 16.000 x 3.250 x 12.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Produkt-Feature
Veranstaltung
Veranstaltung
Veranstaltung
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
