Für Stabendgelenke können sowohl in RFEM als auch in RSTAB nichtlineare Eigenschaften festgelegt werden. Neben Wirkungsdiagrammen und Kraft-Verformungsbeziehung besteht auch die einfache Möglichkeit, Vorzeichen oder Grenzwerte der Schnittgrößen als Kriterien für die Wirksamkeit des Gelenks anzusetzen. Damit lässt sich steuern, welche Schnittgrößen am Stabende übertragen werden.
Anhand des Modells werden die Möglichkeiten erläutert.

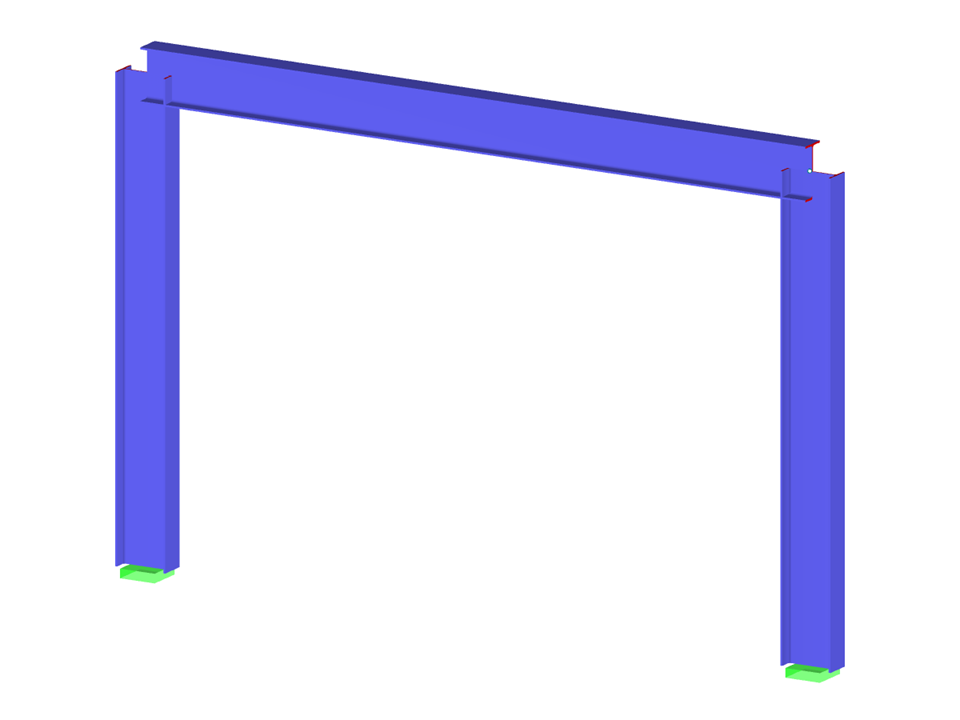

Stahlrahmen
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.591 t |
| Abmessungen | 6.000 x 4.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Knowledge Base
Veranstaltung
Veranstaltung
Veranstaltung
Veranstaltung
Produkt-Feature
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
Im Add-On Betonbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
