Können die Zahlenwerte der Intervalle der Isolinien frei definiert werden (z. B. Ausgabe der Isolinien für die untere Bewehrung as,1 in Stufen von 5,0 cm²/m)?

Q: Können die Zahlenwerte der Intervalle der Isolinien frei definiert werden (z. B. Ausgabe der Isolinien für die untere Bewehrung as,1 in Stufen von 5,0 cm&sup2;/m)?

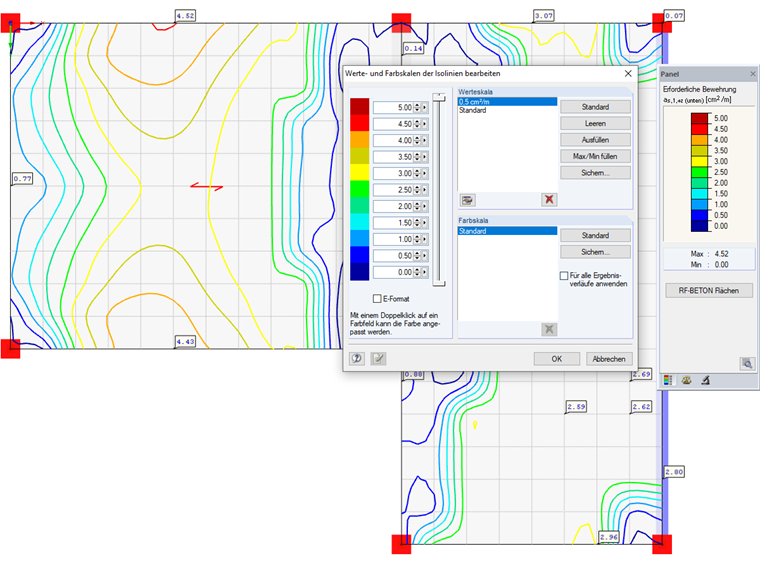

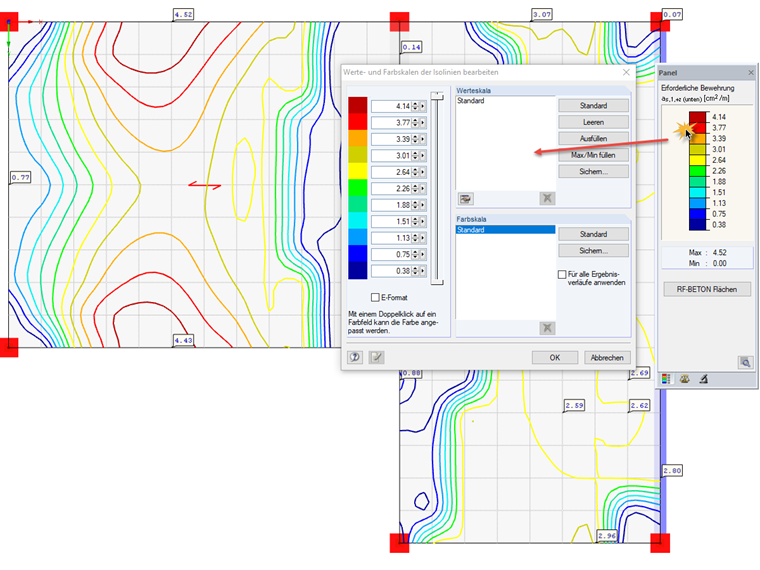

Die Intervalle der Isolinien können über die Einstellungen im Panel gesteuert werden.Durch einen Doppelklick auf die Farbskala im Panel können der Werte- und der Farbbereich benutzerdefiniert eingestellt werden. Es ist möglich, die Intervalle direkt durch Eingabe eines Zahlenwertes zu bestimmen. Alternativ kann hierbei auch der obere und untere Extremwert, welcher durch den Farbverlauf abgedeckt werden soll, eingestellt werden. Durch einen Klick auf die Schaltfläche [Ausfüllen] werden die Zahlenwerte für die einzelnen Zwischenwerte des Farbverlaufs interpoliert und automatisch ausgefüllt.Die benutzerdefinierte Werteskala kann über die Schaltfläche [Sichern…] unter einer eigenen Bezeichnung abgespeichert werden.

Question

K&#246;nnen die Zahlenwerte der Intervalle der Isolinien frei definiert werden (z. B. Ausgabe der Isolinien f&#252;r die untere Bewehrung as,1 in Stufen von 5,0 cm&sup2;/m)?

Accepted Answer

Die Intervalle der Isolinien k&#246;nnen &#252;ber die Einstellungen im Panel gesteuert werden.Durch einen Doppelklick auf die Farbskala im Panel k&#246;nnen der Werte- und der Farbbereich benutzerdefiniert eingestellt werden. Es ist m&#246;glich, die Intervalle direkt durch Eingabe eines Zahlenwertes zu bestimmen. Alternativ kann hierbei auch der obere und untere Extremwert, welcher durch den Farbverlauf abgedeckt werden soll, eingestellt werden. Durch einen Klick auf die Schaltfl&#228;che [Ausf&#252;llen] werden die Zahlenwerte f&#252;r die einzelnen Zwischenwerte des Farbverlaufs interpoliert und automatisch ausgef&#252;llt.Die benutzerdefinierte Werteskala kann &#252;ber die Schaltfl&#228;che [Sichern…] unter einer eigenen Bezeichnung abgespeichert werden.
