Všechny návrhové situace obsažené v modelu jsou uvedeny v této tabulce doplňku pro posouzení. Zde můžete rozhodnout, zda a jakým způsobem má být konkrétní návrhová situace zohledněna pro posouzení dřevěných konstrukcí. Další informace o návrhových situacích naleznete v příručce RFEM v kapitole Bemessungssituationen.
Výběr kombinací pro posouzení

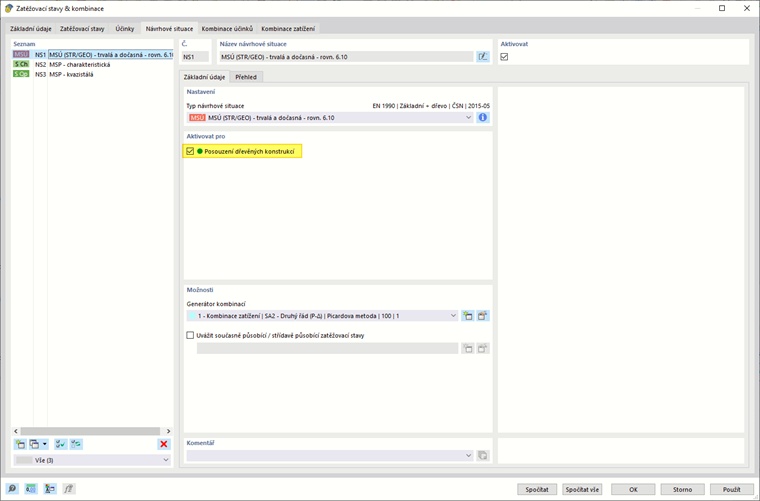

Ve výchozím nastavení je aktivováno zaškrtávací pole 'Zu Bemessen' a všechny návrhové situace jsou zohledněny pro posouzení dřeva. Pokud toto zaškrtávací pole u návrhové situace deaktivujete, bude pro posouzení dřeva vypnuta a pro tuto návrhovou situaci nebudou prováděny žádné průkazy. Tento výběr je také synchronizován s výběrem pro doplněk pro posouzení v nastaveních návrhové situace.
_cs.png?mw=760&hash=e68791944ce7ea41f35f4f848b22e0f5d7bac7c1)
Ve výchozím nastavení jsou zohledněny všechny kombinace návrhové situace aktivované pro posouzení. Ve sloupci 'Zu bemessende Kombinationen für Aufzählungsmethode' však můžete zadat i jednotlivé kombinace z této návrhové situace. Prostřednictvím tlačítka
otevřete dialog s grafickou možností výběru kombinací, které mají být posouzeny. Průkazy se provádějí pro všechny kombinace zadané v tomto sloupci.

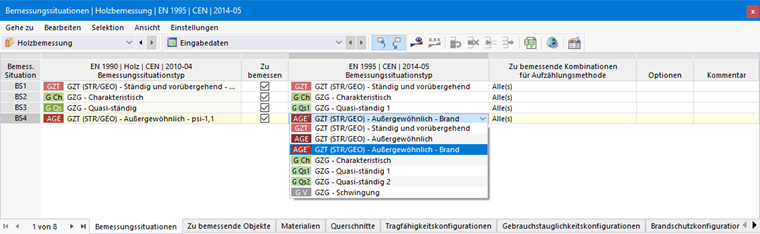

Přiřazení k typům návrhových situací
Návrhové situace byly vytvořeny na základě zvolené normy pro klasifikaci zatěžovacích stavů. Typy proto musí být ještě přiřazeny typům zvolené návrhové normy, protože se mohou lišit. Obecně probíhá toto přiřazení automaticky, takže kombinace pro mezní stav použitelnosti ze zatěžovací kombinace jsou pro posouzení přiřazeny také typu 'Gebrauchstauglichkeit'. Toto přiřazení byste však měli zkontrolovat a v případě potřeby správně upravit.
Průkazy prováděné v doplňku se řídí typem návrhové situace. Pokud například žádná návrhová situace nemá typ pro mezní stav použitelnosti, nebudou prováděny žádné průkazy použitelnosti. S návrhovou situací typu únosnost budou prováděny pouze průkazy únosnosti. V závislosti na normě jsou možné různé typy návrhových situací.
Můžete také aktivovat pro posouzení několik návrhových situací stejného typu, například dvě návrhové situace pro průkazy únosnosti. Poté se budou provádět průkazy únosnosti pro vybrané kombinace obou návrhových situací.
