Využití na plochách

Tabulky výsledků kategorie Využití na plochách obsahují výsledková data k prováděným posouzením s odpovídajícími využitími.

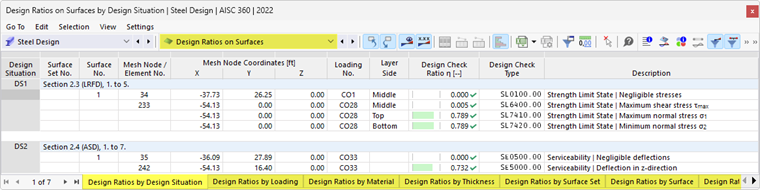

Výsledkové tabulky "Využití na plochách" pro posouzení ocelových konstrukcí

Výsledky ploch jsou v registrech seřazeny podle následujících kritérií:

• Zatížení (posuzovací situace, kombinace zatížení)
• Vlastnosti ploch (materiály, tloušťky)
• Objekty (plochy, uzly sítě MKP)

Plocha č.

U každého posuzovacího kritéria je uvedeno číslo plochy, která vykazuje největší využití.

Uzlový bod / Element č.

Je uvedeno číslo uzlu sítě MKP, pro který bylo stanoveno maximální využití.

Koordináty uzlového bodu

Ve třech sloupcích jsou uvedeny globální souřadnice X, Y a Z uzlů sítě MKP.

Posuzovací situace

Tento sloupec uvádí čísla Posuzovacích situací, pro které jsou jednotlivá využití k dispozici.

Zatížení

Jsou uvedena čísla kombinací zatížení nebo výsledků, které jsou pro příslušná posouzení rozhodující.

Strana vrstvy

Porovnávací napětí jsou posuzována pro následující místa průřezu ploch:

• Horní
• Střední
• Dolní

Plošné osy můžete zapnout a vypnout pomocí položky Lokální osové systémy ploch zap/vyp v kontextové nabídce ploch. Alternativně použijte 'Navigator - zobrazení' (Model → Základní objekty → Plochy → Systémy plošných os x, y, z).

Posuzovací kritérium

V tomto sloupci jsou uvedeny podmínky posouzení podle Normy. Stupeň příslušného využití je vyjádřen délkou barevného pruhu.

Druh posouzení

Každé posouzení je označeno identifikací s číslem. Například posouzení únosnosti podle Eurokódu nesou identifikaci 'UL', posouzení použitelnosti identifikaci 'SE'. Druh posouzení je vysvětlen ve sloupci Popis.

Posuzovací vzorec

Tento sloupec můžete aktivovat v Správce tabulek výsledků. Uvádí rovnice normy, podle kterých se posouzení provádí.

Popis

Každé posouzení je vysvětleno krátkým popisem s odkazem na kapitolu v normě.

Filtr výsledků

V kapitole Využití na prutech je popsáno, jak můžete filtrovat výsledky podle mezního stavu a podle využití.
