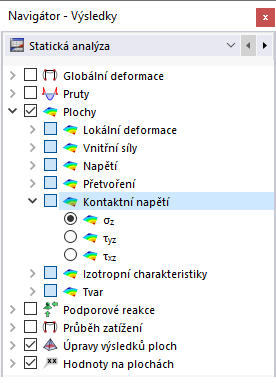

U ploch, které mají Plošnou podporu, je možné v navigátoru a v tabulce zobrazit kontaktní napětí. V tabulce jsou uvedena kontaktní napětí pro každou plochu podle údajů uvedených v # extbookmark manuál|toDisplayTab|Správci výsledkových tabulek#.
Kontaktní napětí znamenají:
| Fz | Kontaktní síla v uzlu sítě konečných prvků ve směru z |
| A | Oblast použití uzlu sítě KP |
| Fy | Kontaktní síla v uzlu sítě konečných prvků ve směru y |
| A | Oblast použití uzlu sítě KP |
| Fx | Kontaktní síla v uzlu sítě konečných prvků ve směru x |
| A | Oblast použití uzlu sítě KP |
V tabulce jsou napětí uvedena jako síla na jednotku plochy, která se přenese do plošné podpory. Podle znamének tak nejde o silové a momentové reakce od podpory. Znaménka se řídí směrem globálních os. Pokud lokální osa z plochy směřuje dolů, pak například v zatěžovacím stavu „Vlastní tíha“ vzniká kladné napětí σz. Znaménka se tak řídí směrem lokální osy z dané plochy.
Souhrn zatížení a souhrn podporových sil
U zatěžovacích stavů a kombinací zatížení se na konci tabulky zobrazí kontrolní součty Σ zatížení a podporových sil. Pokud model obsahuje také uzlové, liniové nebo prutové podpory, objeví se v tomto porovnání rozdíl. Tyto podporové síly se zohledňují také v celkové rovnováze.
