Výsledkové průběhy prutů jsou také k dispozici pro výsledky ocelového posouzení. Tím můžete posouzení vyhodnotit v diagramech, jak jste zvyklí z výsledků statické analýzy.
Výsledkové průběhy lze vyvolat, jak je popsáno v kapitole Ergebnisverläufe příručky RFEM. Můžete také použít tlačítko
, které je k dispozici v výsledkových tabulkách kategorie 'Ocelové posouzení' pro prutové objekty.

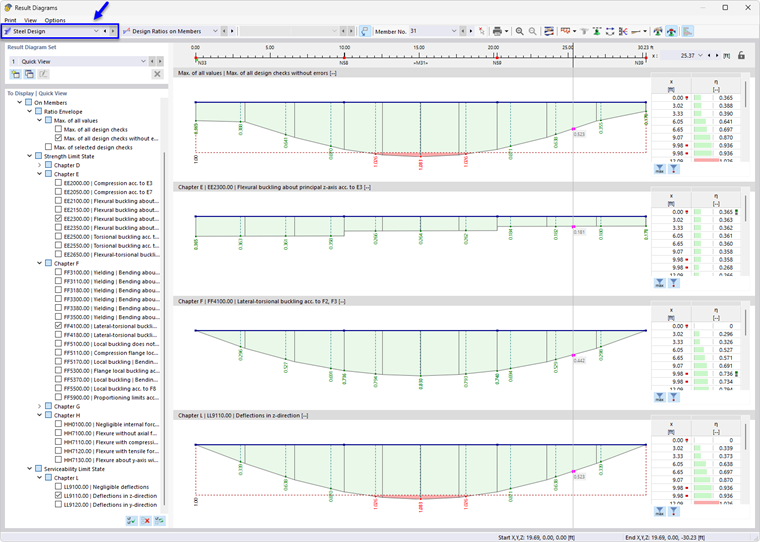

Zobrazí se dialog 'Výsledkové průběhy'. Výsledková kategorie 'Ocelové posouzení' je přednastavena.
V části 'K zobrazení' definujte posouzení, jejichž průběhy mají být zobrazeny v diagramech. Možnosti výběru pro průběhy prutů odpovídají těm v 'Navigátoru - Výsledky' (viz obrázek Vyčerpání podle druhů posouzení na prutech zobrazit). Každý druh výsledku je zobrazen v samostatném diagramu.
Pokud chcete zkontrolovat výsledky jiného prutu, vyberte jeho číslo v seznamu 'prut č.' nebo použijte tlačítko
pro grafický výběr.
Ve seznamu 'Vyčerpání na prutech' můžete také vybrat jiný druh objektu.
Další možnosti jsou popsány v kapitole Ergebnisverläufe příručky RFEM.
