Posouzení

V kategorii navigátoru Posouzení můžete určit, která posouzení se zobrazí s příslušnými využitími na posuzovaných objektech. Přitom můžete zobrazit obálku ze všech typů posouzení nebo využití rozdělená podle mezního stavu a typu posouzení.

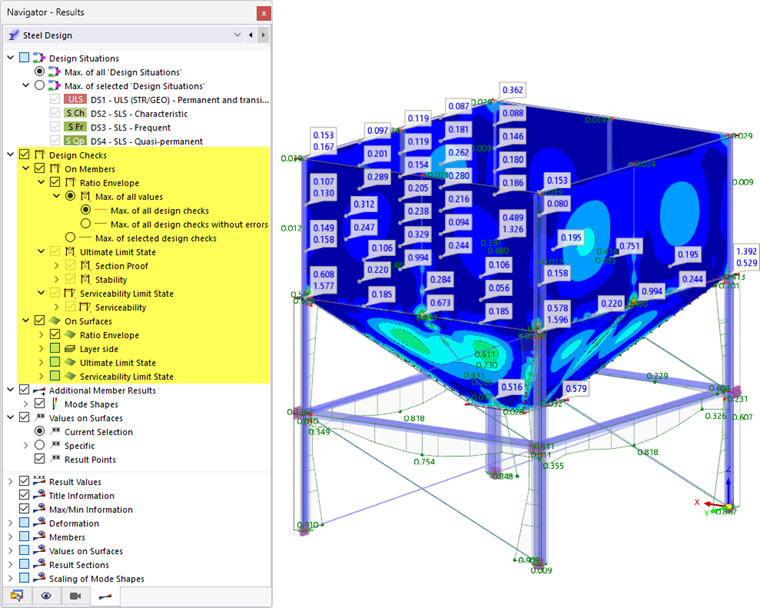

Posouzení s využitím

Využití obálky

Na každém místě posuzovaného objektu se zobrazí maximální využití ze všech posouzení. Protože jsou shrnuty všechny typy posouzení a mezní stavy, průběhy výsledků většinou nejsou spojité.

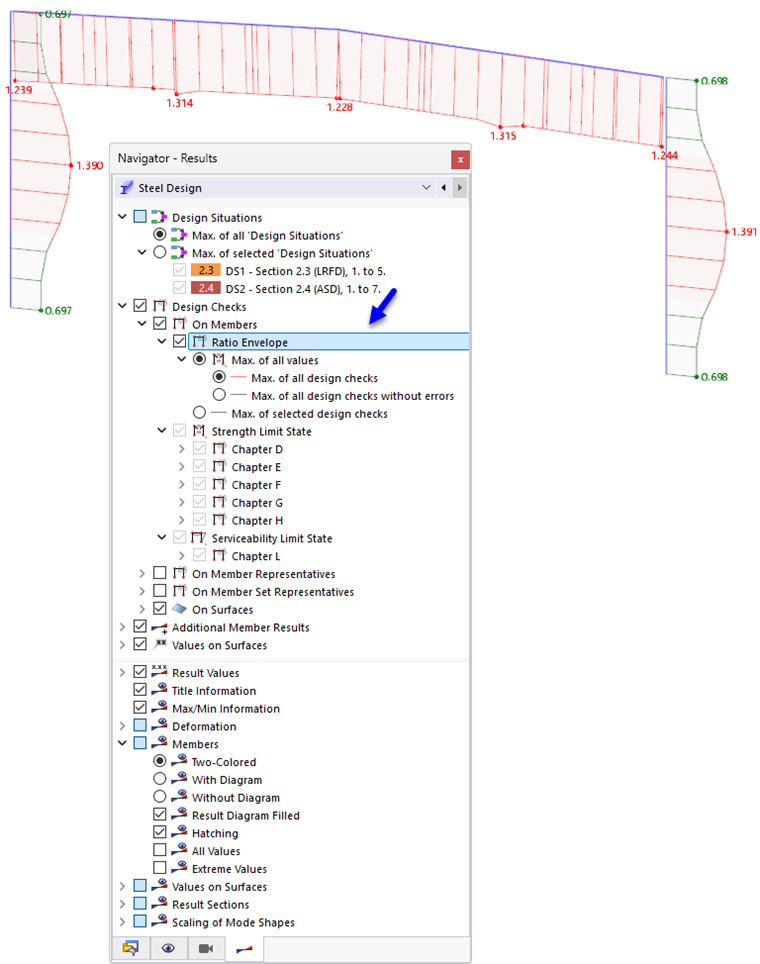

Vykreslení využití obálky

Obálka je vhodná k rychlému získání celkového přehledu o využití různých objektů a k jeho dokumentaci. Chyby v zobrazení posouzení lze ignorovat, pokud má být zobrazena celistvost platných posouzení. K tomu můžete také použít volbu 'Max. všech posouzení bez chyby'.

Pokud mají být pro obálku zohledněna pouze určitá posouzení, aktivujte volbu 'Max. všech vybraných posouzení'. Poté můžete vybrat relevantní typy posouzení.

Pro přehled o kritických oblastech v prutové konstrukci se doporučuje typ zobrazení Bez diagramu. Využití se zobrazí podle barevné škály v ovládacím panelu pomocí barevně odlišených linií. Tuto možnost můžete použít, když se zobrazuje obálka nebo jednotlivý typ výsledku.

Zobrazení výsledků prutů bez diagramu

Využití podle mezního stavu a typu posouzení

Výsledky lze zobrazit specificky pro každý mezní stav s jednotlivými typy posouzení.

U prutů se na každém místě zobrazí maximální využití z výsledků pro vybrané typy posouzení. Pomocí této možnosti můžete zjistit, který typ posouzení je na určitém místě rozhodující.

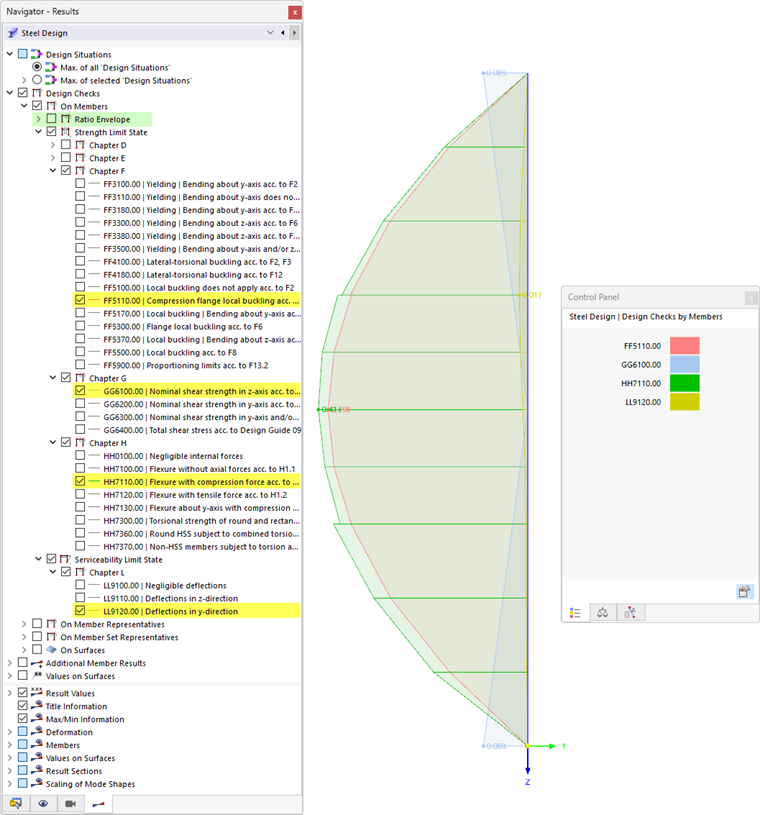

Zobrazení využití podle typů posouzení na prutech

Vybrané výsledky se zobrazí současně na modelu. V ovládacím panelu můžete odečíst barvy typů posouzení a v případě potřeby je také upravit (viz kapitola Ovládací panel příručky RFEM).

U ploch se využití zobrazují jako izoplochy.

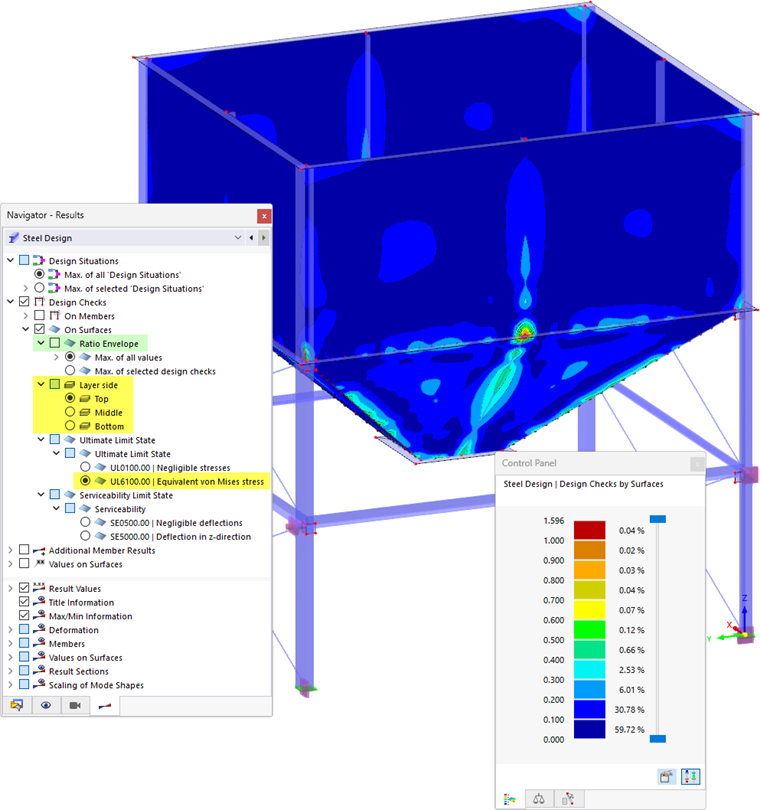

Zobrazení využití ploch

Můžete také vybrat stranu vrstvy, jejíž výsledky se mají zobrazit:

• Horní
• Střední
• Dolní

Přitom platí: Pokud je lokální osa z v základních údajích modelu orientována dolů, nachází se horní strana na straně plochy ve směru záporné osy z plochy (−z), dolní strana odpovídajícím způsobem ve směru kladné osy z (+z). Pokud je lokální osa z v základních údajích orientována nahoru, tato definice se obrací.
