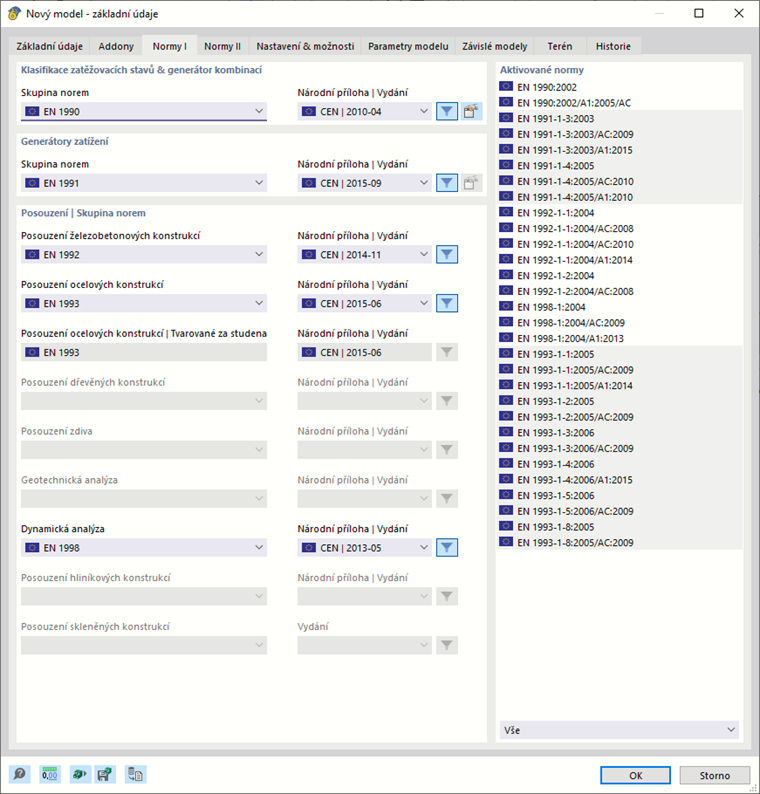

Normy I

Normy jsou základem pro statické výpočty a různá posouzení. V záložce Normy I zadáte nejdůležitější ustanovení, podle kterých se model bude počítat a posuzovat.

Pokud jsou v záložce 'Addony' aktivovány Generátor kombinací a klasifikace a Generátory zatížení (viz kapitola Addony), můžete zde pro ně vybrat příslušnou 'skupinu norem' s 'národní přílohou' nebo 'vydáním'.

Skupina norem

V levém sloupci zadejte 'skupinu norem', která pro jednotlivá kritéria vašeho modelu připadá v úvahu. Seznam nabízí různá ustanovení a normy.

V sekci 'Klasifikace zatěžovacích stavů a generátor kombinací' se stanoví pravidla, podle kterých se kombinace zatížení vytvoří. Normy stanoví různé postupy pro výpočet vnitřních sil k zajištění únosnosti nebo použitelnosti.

Informace

Pro některé normy jsou k dispozici varianty pro dřevo . Ty určují parametry pro chování dotvarování, jako je součinitel deformace kdef nebo součinitel dotvarování Kcr . Skupina norem 'EN 1990 | Basis + Holz' wiederum eignet sich für Hybridsysteme beispielsweise aus Beton und Holz, um die GZG-Kombinationen materialbezogen zu erzeugen.

Normou nastavenou v sekci 'Generátory zatížení' se řídí automatické generování zatížení větrem a sněhem pro budovy standardních tvarů.

Der Abschnitt 'Bemessung | Normgruppe' regelt die Normen, die für die Nachweise der unterschiedlichen Materialien oder für spezielle Analysen verwendet werden. Eine Kategorie ist nur dann zugänglich, wenn das entsprechende Add-On im Register Add-Ons aktiviert ist.

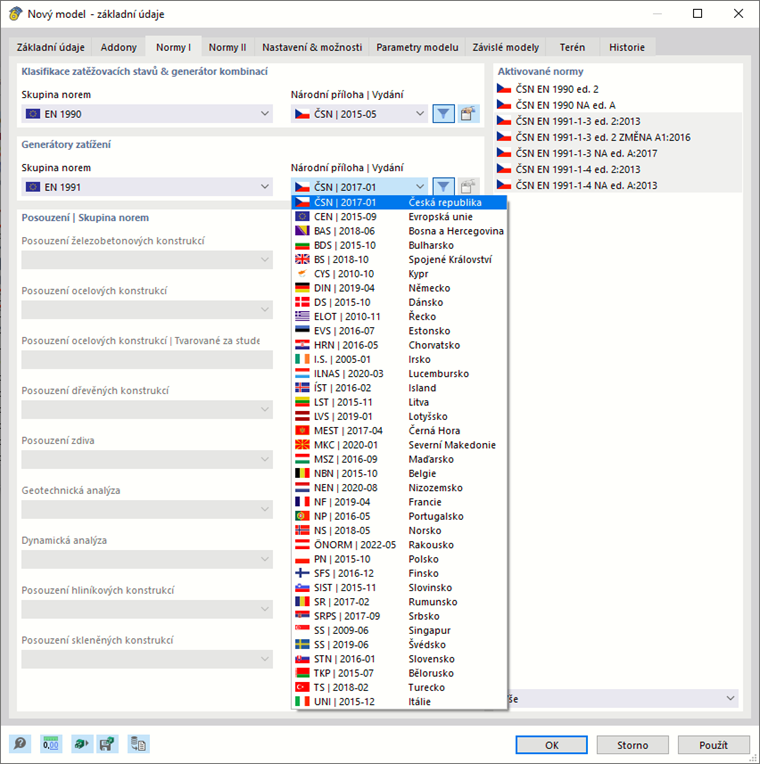

Národní příloha | Vydání

V případě norem, jako je Eurokód, platí zvláštní ustanovení pro jednotlivé země: Pravidla pro kombinace a posouzení jsou sice stanovena v evropské normě, ale jednotlivé státy si mohou individuálně stanovit mnoho dílčích součinitelů spolehlivosti a parametrů pro posouzení. Vyberte národní přílohu nebo vydání pro příslušné skupiny norem ve druhém sloupci.

Pokud vyberete 'CEN', budou platit součinitele doporučené Evropskou komisí.

Mit der Schaltfläche Filtr können Sie alte Normfassungen in der Liste ein- und ausblenden.

Um die Teilsicherheits- und Kombinationsbeiwerte der Norm zu überprüfen, klicken Sie auf die Schaltfläche  Úpravy neben dem Eingabefeld. Otevře se dialog, jehož obsah závisí na vybrané skupině norem.

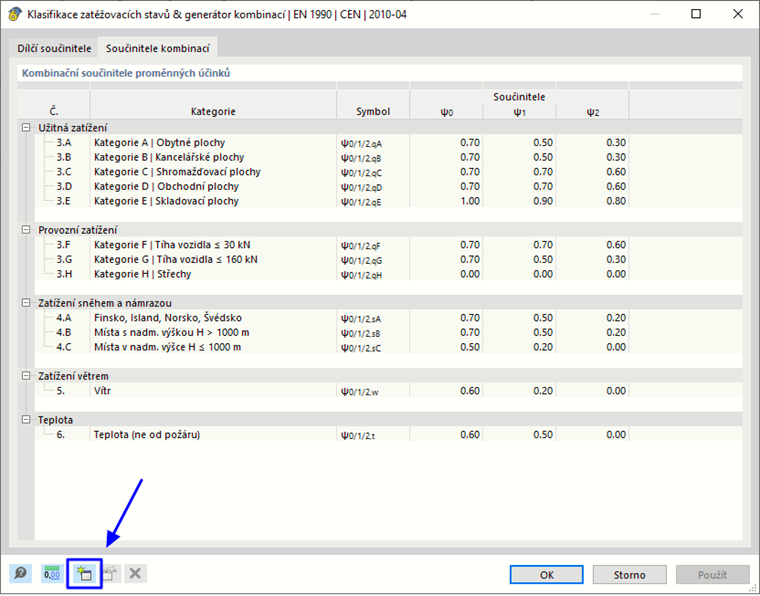

Úprava parametrů pro generátor kombinací

Dílčí součinitele spolehlivosti a kombinační součinitele podle konkrétní národní přílohy nebo vydání normy nelze měnit. Chcete-li zatěžovací stavy skládat do kombinací s uživatelsky zadanými součiniteli, vyberte přílohu nebo vydání normy, jejichž parametry poslouží jako reference. Rufen Sie dann mit der Schaltfläche Úpravy den Dialog 'Lastfallklassifizierungs- und Kombinationsassistent' auf.

Klicken Sie auf die Schaltfläche Nový , um einen neuen Dialog aufzurufen. Zadejte 'příponu názvu' upravené přílohy.

Po kliknutí na tlačítko OK lze součinitele individuálně upravit. Ukončete úpravy v dialogu 'Klasifikace zatěžovacích stavů a generátor kombinací' tlačítkem OK. Uživatelsky zadaná příloha je pak k dispozici v seznamu pro výběr.

Aktivované normy

V této sekci vidíme v přehledu normy, které se u daného modelu zohlední.


Reference
  1. EN 1992-1-1: Navrhování betonových konstrukcí – Část 1-1: Obecná pravidla a pravidla pro pozemní stavby. Nakladatelství Beuth GmbH
