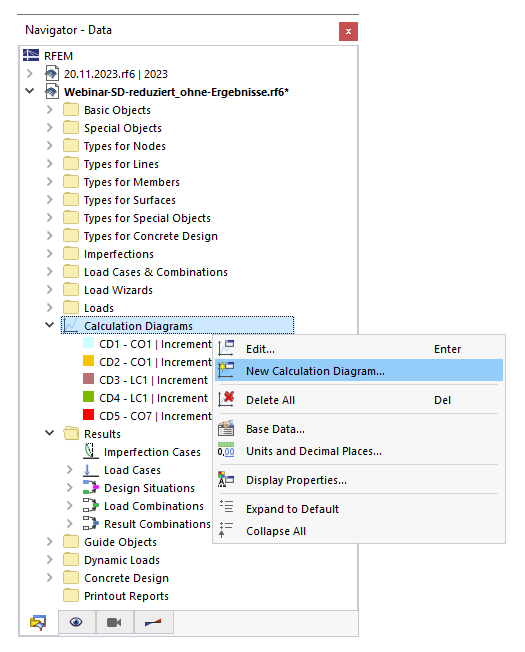

Během výpočtu se zobrazí diagram s průběhem maximálního posunu (viz obrázek Průběh výpočtu ). Tento diagram můžete po výpočtu také podrobně prozkoumat. Kromě toho máte možnost vytvářet uživatelsky definované výpočetní diagramy (VD), které zobrazují konvergenční chování v určitých uzlech prutů, ploch nebo podpor. Použijte k tomu kategorii navigátoru Výpočetní diagramy.
V dialogu 'Nový výpočetní diagram' můžete stanovit kritéria, která platí pro zobrazení výsledků v diagramu.
Základ
Pokud ještě nejsou k dispozici žádné výsledky, je k dispozici pouze záložka Základ.
Typ diagramu
V seznamu je k dispozici několik typů diagramů:
- 2D | Základní: Můžete individuálně určit, které výsledky se mají zobrazit na vodorovné a svislé ose diagramu.
- 2D | Konvergenční diagram: Diagram ukazuje, jak se vyvíjí maximální deformace v průběhu výpočtu.
- 2D | Skupina: V diagramu lze zobrazit výsledky více diagramů, které existují na stejných objektech pro stejné typy výsledků.
- 2D | Řetězový výpočetní diagram: Můžete zobrazit výsledky počátečního zatěžovacího stavu a koncového zatěžovacího stavu, abyste analyzovali například účinky vícenásobného zatížení a odlehčení (hysterezní diagram).
Další možnosti zadávání jsou přizpůsobeny typu diagramu.
Zdroj
V seznamu můžete vybrat 'Typ analýzy', na jehož výsledky se má diagram vztahovat. Pokud není v základních údajích modelu aktivován žádný addon pro analýzu, je k dispozici pouze 'Statická analýza'.
Určete zatěžovací stav nebo kombinaci zatížení, jejichž výsledky se mají v diagramu zobrazit. Kombinace výsledků a návrhové situace nejsou k dispozici, protože diagram nemůže zobrazit obálkové výsledky.
Vodorovná osa / Svislá osa

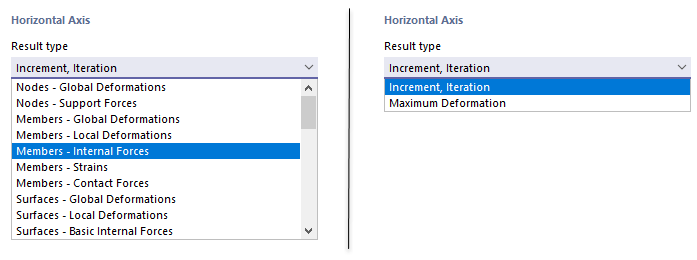

V těchto dvou sekcích můžete stanovit kritéria výsledků, která mají platit pro úsečky a pořadnice. Možnosti výběru v seznamu 'Typ výsledku' závisí na typu diagramu.
Určete typ výsledku pro vodorovnou osu. Zpravidla je to 'Přírůstek'. Svislé ose pak můžete u základního diagramu přiřadit deformaci nebo vnitřní sílu, u konvergenčního diagramu maximální deformaci.
U základního diagramu vyberte v seznamu 'Hodnota' posun, pootočení nebo typ vnitřní síly. Poté určete 'Objekt', jehož výsledek se má v diagramu objevit, a uveďte, pro který 'Uzel' k tomu dochází.

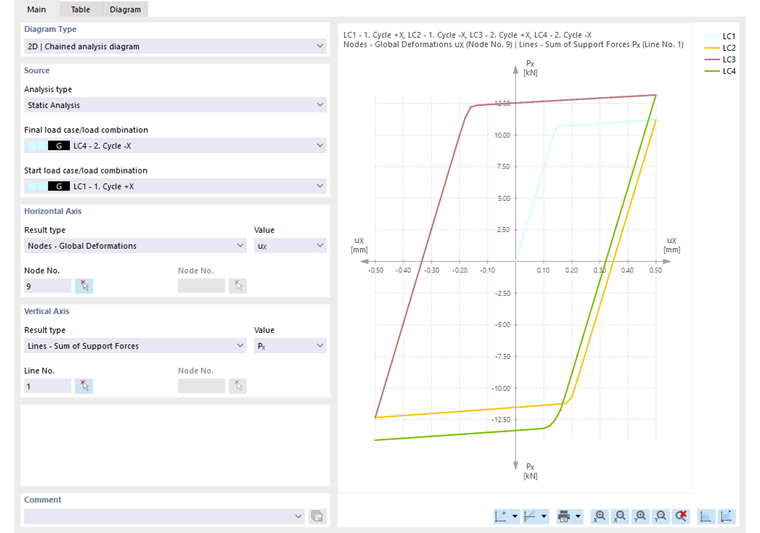

U řetězového výpočetního diagramu můžete určit zatěžovací stavy nebo kombinace, abyste zobrazili celkový výsledek stavebních nebo zatěžovacích stavů, například pro analýzu hysterezního chování plastického materiálového modelu.
Diagram
Diagram se zobrazí, jakmile jsou k dispozici výsledky zatěžovacího stavu nebo kombinace zatížení. Pokud změníte kritérium, grafika se automaticky aktualizuje. Na záložce Diagram můžete diagram zkontrolovat ve velkém zobrazení.
Zelený pruh pod konvergenčním diagramem (viz dialog Nový výpočetní diagram) odpovídá konvergenčnímu průběhu, jak je zobrazen v okně Průběh výpočtu .
Tlačítka pod diagramem mají následující funkce:
| Tlačítko seznamu s možnostmi pro orientaci úsečky X a pořadnice Y | |
| Tlačítko seznamu s možnostmi pro lineární nebo logaritmické zobrazení hodnot X a Y | |
|
Tlačítko seznamu s možnostmi pro tisk diagramu |
|
Zvětší délku úsečky X |
|
Zmenší délku úsečky X |
|
Zvětší délku pořadnice Y |
|
Zmenší délku pořadnice Y |
|
Zobrazí diagram s vyplněným průběhem |
|
Udává maximální a minimální hodnotu |
Tabulka
Záložka Tabulka je k dispozici, jakmile jsou k dispozici výsledky zatěžovacího stavu nebo kombinace zatížení.
V tabulce jsou uvedeny hodnoty, které byly vypočteny v jednotlivých iteracích a zatěžovacích přírůstcích. Jak bylo uvedeno výše, při inkrementálním výpočtu musí být uloženy výsledky jednotlivých zatěžovacích stupňů.
Hodnoty vybraného řádku jsou vpravo v diagramu označeny.
Diagram
Záložka Diagram je k dispozici, jakmile jsou k dispozici výsledky zatěžovacího stavu nebo kombinace zatížení.
Diagram je zde zobrazen v celkovém pohledu. To usnadňuje cílené vyhodnocení.
Prostřednictvím tlačítka seznamu
existují různé možnosti, které můžete použít pro dokumentaci diagramu (viz kapitola Grafiky).
