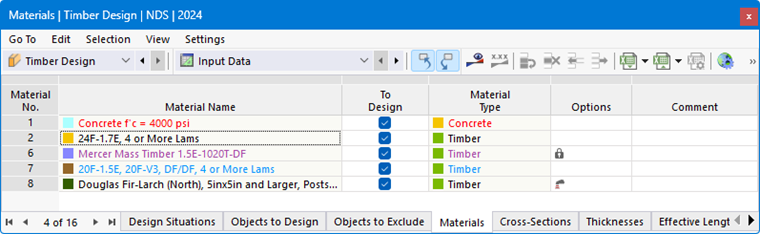

W tabeli Materiały kategorii „Projektowanie konstrukcji drewnianych” są wymienione wszystkie materiały, które zostały utworzone w modelu.
Dopuszczalne materiały
Projektowanie konstrukcji drewnianych jest powiązane z materiałami typu Drewno. Kolor czcionki materiałów informuje o zastosowaniu i dopuszczalności materiału. Kolory oznaczają:
- czarny: materiał nadaje się do projektowania i jest stosowany w obiektach poddawanych projektowaniu
- czerwony: materiał nie nadaje się do projektowania konstrukcji drewnianych
- niebieski: materiał nie jest używany w modelu
- szary: materiał nie jest używany w obiektach poddawanych projektowaniu
- fioletowy: materiał został wygenerowany za pomocą dodatku Wielowarstwowe powierzchnie i jest używany do projektowania
Obiekty, którym przypisano nieprawidłowy materiał, nie są uwzględniane przy projektowaniu – nawet jeśli dla tego materiału aktywowano opcję „Do projektowania”. W tabeli Zu bemessende Objekte są one automatycznie oznaczane jako „Nieprawidłowe / wyłączone”.
Usuwanie materiałów z projektowania
Dla wszystkich prawidłowych materiałów można dezaktywować wszystkie obiekty z tym materiałem, wyłączając pole wyboru „Do projektowania”. Obiekty te zostaną wówczas przypisane do kolumny „Nieprawidłowe / wyłączone” i tym samym usunięte z projektowania (zob. także Zu bemessende Objekte).
Dostosowanie parametrów materiału
Parametry materiału można dostosować indywidualnie w oknie edycji materiału. Zmienione wartości są uwzględniane przy projektowaniu konstrukcji drewnianych. Po dwukrotnym kliknięciu w wiersz lub kliknięciu przycisku
można bezpośrednio przejść do okna edycji materiału.
W zakładce Podstawowe aktywuj opcję „Materiał niestandardowy”, aby edytować parametry materiału do projektowania konstrukcji drewnianych. W zakładce Wartości materiałowe można na przykład dostosować sztywności materiału i wytrzymałości. Również współczynniki częściowe bezpieczeństwa oraz inne współczynniki istotne dla projektowania zgodnie z odpowiednią normą projektową są definiowane w zakładce Projektowanie konstrukcji drewnianych.
Opcje
W kolumnie „Opcje” tabeli zapisane są ikony dla różnych dostępnych ustawień lub zmodyfikowanych wartości, dzięki czemu można szybko uzyskać przegląd i na przykład rozpoznać dostosowane materiały.
