V databázi je uloženo mnoho průřezů.
Otevření databáze
Do databáze se dostanete v sekci "Název".
zugänglich (siehe Bild
Neuer Querschnitt
).
Databáze je rozdělena na sekce s různými typy průřezů. Vyhledejte vhodnou kategorii průřezů a klikněte na tlačítko s příslušnou ikonou.
Genormte Querschnitte
U průřezů kategorie 'Normované' se otevře další dialog, ve kterém můžete vybrat požadovaný průřez.
Für die Auswahl des Querschnitts können Sie folgende Hilfsmittel nutzen:
- Reduzieren Sie das Angebot durch passende Kriterien links im Abschnitt 'Filter'.
- Nutzen Sie die Volltextsuche unten im Feld 'Suchen'.
Falls Sie einen anderen Querschnittstyp auswählen möchten, können Sie mit der Schaltfläche
.
Nastavení filtru

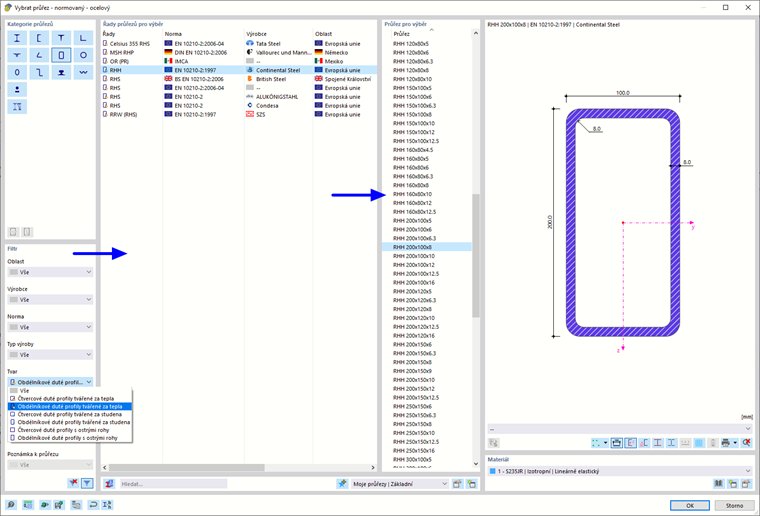

Sekce Filtr nabízí různé možnosti výběru. Průřezy lze filtrovat podle určitých kritérií a redukovat tak nabídku (viz obrázek Výběr obdélníkového dutého profilu).
Tip
Mit der Schaltfläche
unten im Abschnitt können Sie steuern, ob auch Querschnitte nicht mehr gültiger Normen angezeigt werden.
Řady průřezů pro výběr
V prostřední sekci se vybere řada průřezů, ve které je průřez zařazen. Řády jsou seřazeny podle normy, výrobce, oblasti a typu výroby. Pořadí řazení lze nastavit pomocí záhlaví sloupců.
Mit der Schaltfläche
unten im Abschnitt können Sie die Kennwerte des selektierten Querschnitts überprüfen.
Průřez pro výběr
V pravé sekci můžete vybrat průřez, který se má použít v modelu.
Pomocí OK nebo klávesy Enter importujete vybraný průřez do dialogu 'Nový průřez'.
Složené průřezy

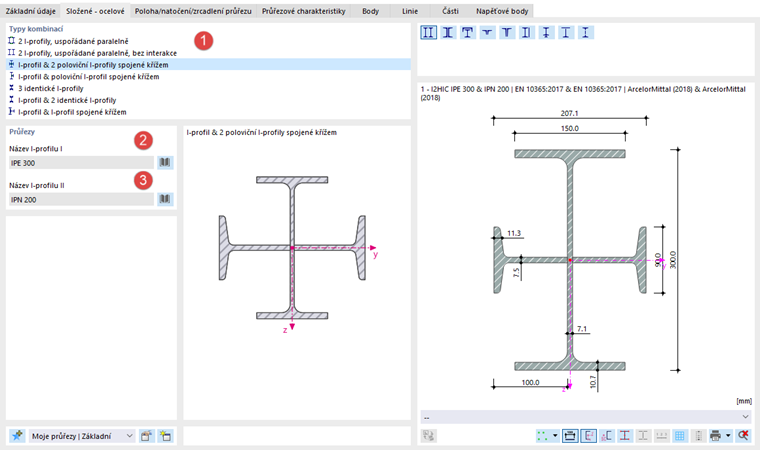

Dieser Abschnitt bietet die Möglichkeit, genormte Querschnitte parametergesteuert zu kombinieren. Sie kehren in den Dialog 'Neuer Querschnitt' zurück, der nun ein zusätzliches Register aufweist.
Legen Sie im Abschnitt 'Kombinationstypen' fest, wie die Profile angeordnet werden sollen (1). Im Abschnitt 'Querschnitte' können Sie dann über die Schaltfläche
die relevanten Querschnitte in der Bibliothek nacheinander auswählen (2) (3).
Dünnwandige und dickwandige Querschnitte

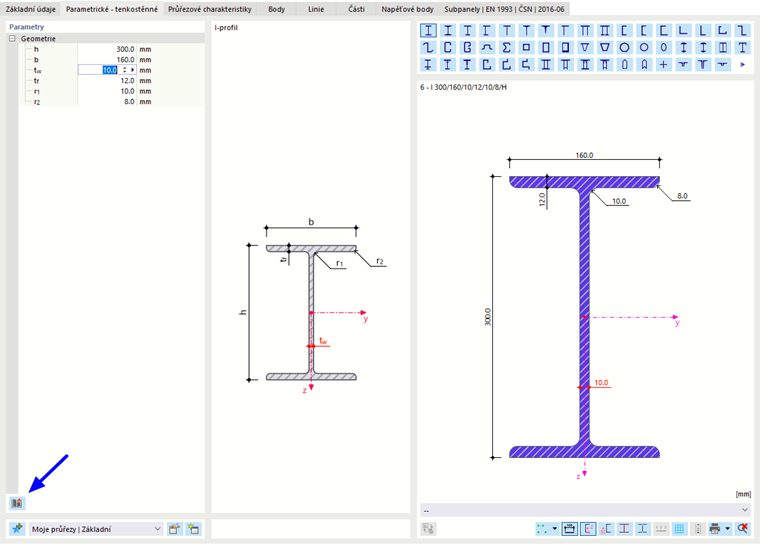

Wenn Sie in der Bibliothek einen dünn- oder dickwandigen Querschnittstyp auswählen, können Sie dessen Geometrieparameter im Dialog 'Neuer Querschnitt' definieren. Hierzu steht ein zusätzliches Register zur Verfügung.
Tip
Bei dünnwandigen Querschnitten können Sie mit der Schaltfläche
die Abmessungen eines Walzprofils voreinstellen.
Oblíbené průřezy
Často používané průřezy si můžete uložit jako Moje průřezy. V dalších projektech jsou pak k dispozici jako preferované průřezy („oblíbené“).

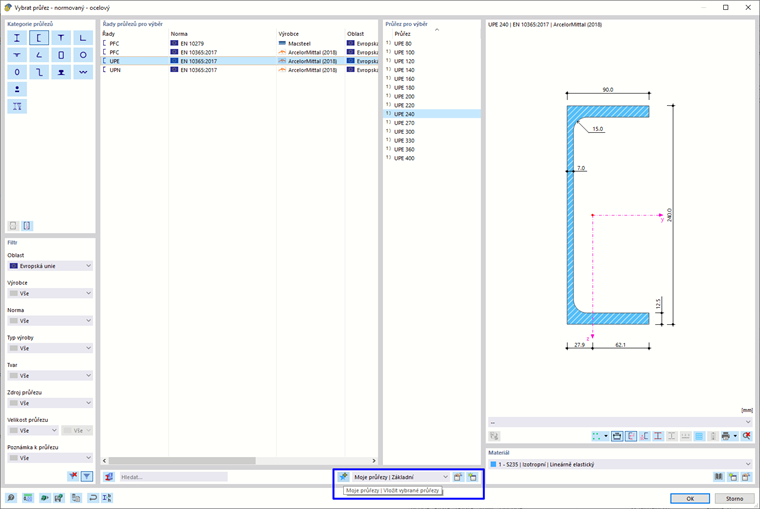

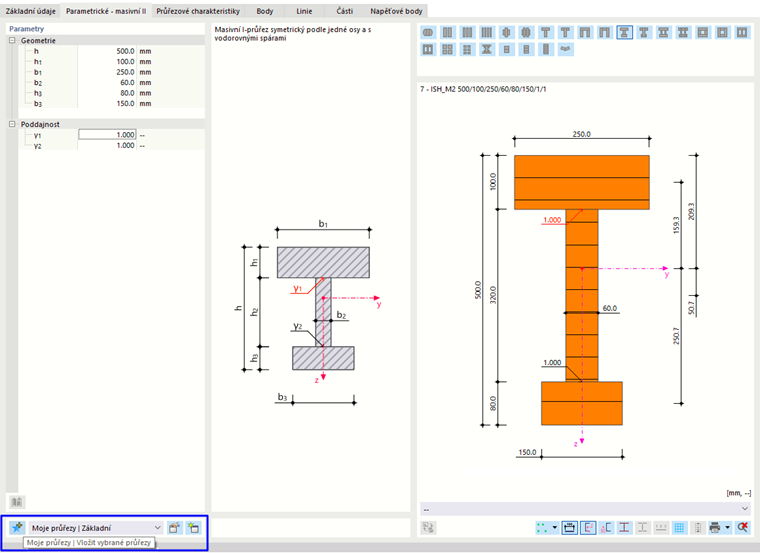

Um den aktuellen Querschnitt als Favoriten zu speichern, klicken Sie nach dem Festlegen des Profils oder der Definitionsparameter unten in der Bibliothek auf die Schaltfläche
. Průřez pak bude zařazen do kategorie 'Moje průřezy | Základní'.
Mit der Schaltfläche

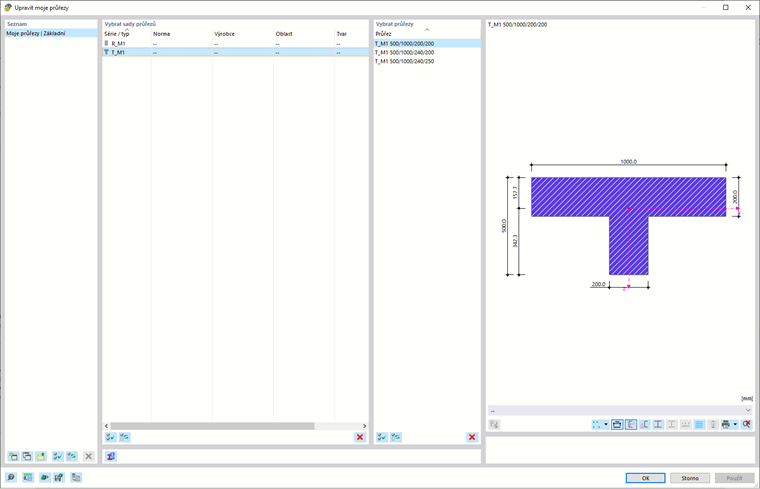

können Sie Ihre bevorzugten Querschnitte überprüfen. Průřezy uložené jako oblíbené se zobrazí v dialogu 'Upravit mé průřezy' podle typů průřezů.
Mit der Schaltfläche
können Sie eine neue Kategorie in der Liste der bevorzugten Querschnitte erstellen.

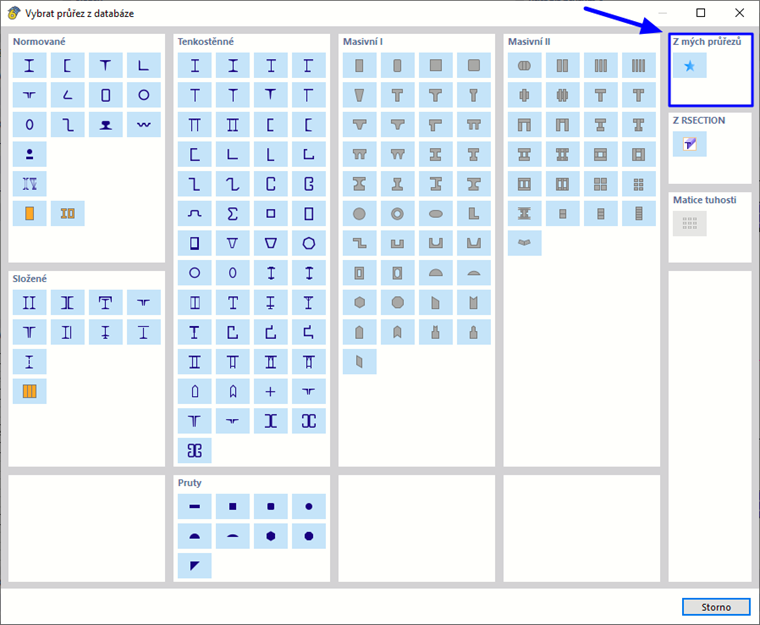

Um einen bevorzugten Querschnitt aus der Bibliothek einzulesen, klicken Sie im Abschnitt 'Aus 'Meine Querschnitte" auf die Schaltfläche
.
Průřezy RSECTION

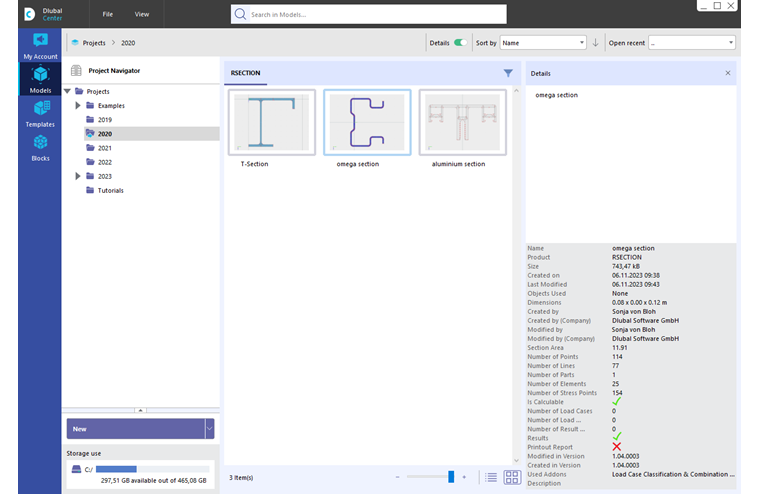

Sie können in RFEM auch eigendefinierte Querschnitte importieren, die Sie im Programm RSECTION erzeugt haben. Klicken Sie hierzu im Abschnitt 'Aus RSECTION' auf die Schaltfläche
. Der Hinweis "Querschnitt im Dlubal Center wählen" wird angezeigt; es öffnet sich das Dlubal Center. Wählen Sie dort den RSECTION-Querschnitt aus.
Damit der Querschnitt importiert werden kann, müssen bestimmte Lizenzbedingungen erfüllt sein. Im RSECTION-Querschnitt ist hierfür hinterlegt, welche Lizenzen beim Speichern des Querschnitts in RSECTION verfügbar waren. Es gelten folgende Regelungen:
- Sie brauchen den RSECTION-Querschnitt nicht mit Ergebnissen speichern, um ihn in RFEM zu verwenden.
- Wenn ein Benutzer mit RSECTION-Lizenz einen Querschnitt erstellt und in RSECTION gespeichert hat, können andere Benutzer diesen Querschnitt in RFEM importieren, eine statische Analyse durchführen und in einem Bemessungs-Add-On wie Stahl- oder Aluminiumbemessung bemessen, auch wenn sie über keine Lizenz für RSECTION verfügen.
- RSECTION-Querschnitte, deren Bemessung in den Add-Ons Stahlbemessung oder Aluminiumbemessung die Berücksichtigung des wirksamen Querschnitts erfordert, müssen in RSECTION auch mit einer aktiven Lizenz für Effektive Querschnitte gespeichert werden.
