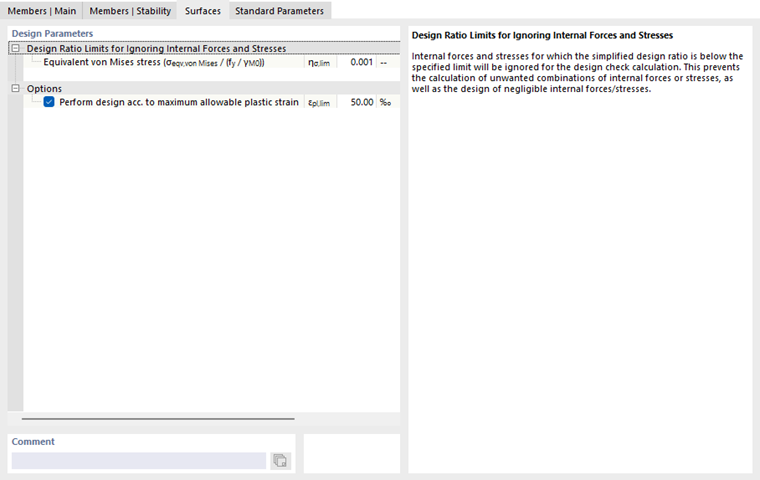

V záložce Plochy dialogu 'Konfigurace mezního stavu únosnosti' provedete základní nastavení pro posouzení ploch.
'Parametry posouzení' jsou rozděleny do kategorií, které se liší v závislosti na návrhové normě.
Mezní hodnoty využití pro ignorování vnitřních sil a napětí
Tato kategorie spravuje jednu nebo více mezních hodnot, které se týkají velmi malých napětí. Pokud je napětí pod definovaným poměrem η, nebude při posouzení zohledněno. Podrobnější vysvětlení této možnosti naleznete v kapitole Pruty | Základy.

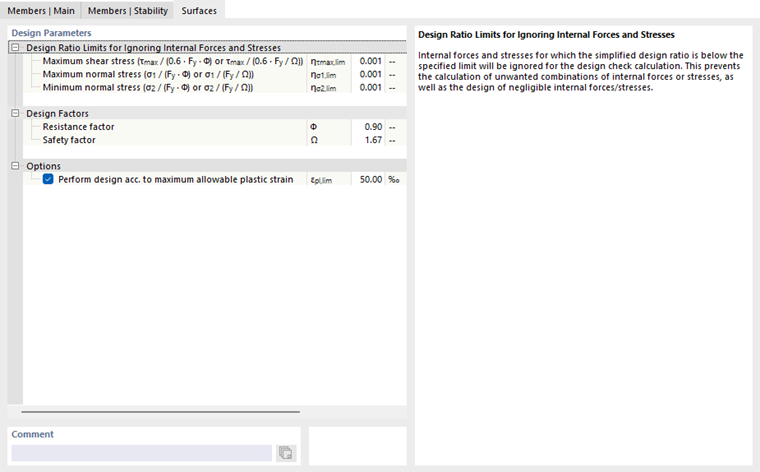

Součinitele konstrukčního provedení (pro AISC)
Zde můžete případně upravit součinitel odolnosti Φ (pro LRFD) a součinitel bezpečnosti Ω (pro ASD), které mají být použity pro posouzení ploch.
Součinitel významnosti konstrukce (pro GB)
V tomto oddíle můžete případně upravit faktor γ0, kterým se násobí návrhové hodnoty vnitřních sil. Tento faktor je stanoven v GB 50017, 3.1.9, GB 50018, 4.1.3 a GB 51022, 3.1.3. Další informace naleznete v normách GB 50068 a GB 50009.
Dílčí součinitel spolehlivosti materiálů z jiné normy (pro GB)
V případě potřeby můžete upravit dílčí součinitel spolehlivosti pro pevnost materiálu (viz obrázek Posouzení oceli podle GB 50017): Zaškrtněte políčko 'Uživatelsky definováno' a zadejte součinitel γR.
Možnosti
Volitelně lze provést posouzení plastického přetvoření ploch. Tato možnost je k dispozici u všech návrhových norem. Pro EN 1993 se posouzení provádí podle maximálního přípustného plastického přetvoření, jak je definováno pro oblasti pod tahovým napětím podle EN 1993-1-5 [1] C.8(1). Doporučené mezní přetvoření εpl,lim je 50 ‰.
