备注

用户可以使用【备注】来为模型中添加文字说明。

01 新建备注对话框

使用 CAD 工具栏中的 按钮可以直接在模型中设置注释，

03 CAD 中备注的按钮

在{%！ #image026374 新建备注]]对话框中输入文本。 然后，在工作窗口 (1) 中单击。 如果用户勾选了 ' 偏移'，则还需在引线转折位置 (2) 再次单击鼠标，来确定备注文字内容的位置。 备注会位于当前工作平面上，用户也可单独指定备注所在的平面。

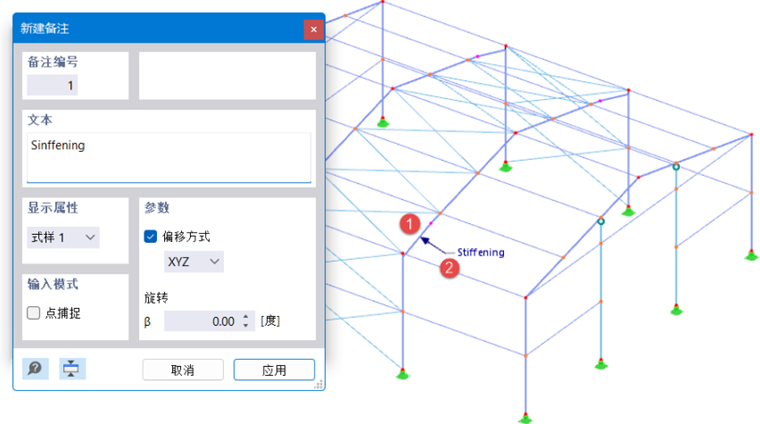

04 以图形交互方式在模型中添加备注

文本

用户可以在该处输入备注的文字内容。

位置

用户可以在对话框该部分定义备注在模型中的位置。“参照对象”：用户可以在该下拉列表中选择备注的参照对象。

05 选择备注的参考对象

选择不同的参考对象后，对话框中会显示相应的参数。 用户可以输入参照对象的编号，或使用 按钮，以图形方式指定参照对象。

您可以定义线或杆件的'距离'： 通过这种方式，您可以定义备注在对象上的位置。 始端节点的距离。 用户可以使用 按钮，在输入绝对距离和相对距离之间切换。 用户可以在“参照”下拉菜单中，定义备注的参照长度或平面。

参考对象为“面”时，用户可以通过坐标来定义备注在面上的位置。

偏移和旋转

“偏移”指备注与参照对象之间的距离。 “旋转”指备注相对于参照对象的转角。在对话框该部分，用户可以图形方式定义偏移的大小(见图片 以图形方式设置注释 中的步骤 (2)）。

用户可以在下拉列表中选择要显示备注的平面。 用户可以通过输入沿全局方向的偏移来定位该平面。

用户可以输入角度 β来旋转备注的文字。

选项

“也显示备注”：勾选后，用户在对话框下方输入的“备注”也将被显示在模型中。

显示属性

用户可以在该处选择备注的箭头符号、字体等显示样式。 用户可以使用 按钮查看当前的备注的显示属性： 点击该按钮后将打开【显示属性】对话框，用户可以在该对话框中实时预览备注的显示效果。 并在该对话框中进行显示属性的修改。

在模型中显示备注

'导航器 - 显示'中的'辅助对象'可以显示或隐藏注释（见图 显示和隐藏尺寸标注 )。 在'导航器 - 数据'中可以控制单个备注的显示。

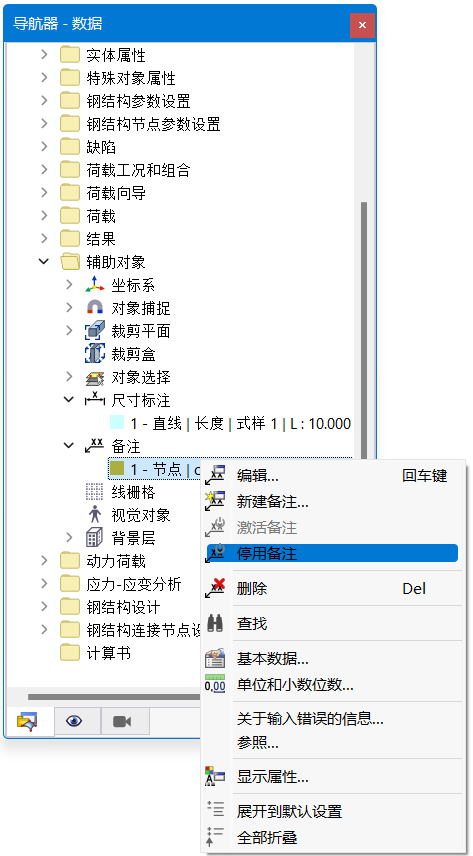

09 使用导航器-数据对备注进行显隐控制

用户也可通过在【新建备注】对话框中勾选【激活】，来控制备注的显隐（见图 新建备注）。
