结构调整

用户可以通过【结构调整】,修改材料、对象的刚度, 选择是否在计算中停用该对象或激活对象的非线性属性。

信息

结构调整需分配给荷载工况或荷载组合。

调整刚度

在对话框的“调整刚度”部分中,用户可以选择修改影响结构刚度矩阵的各项属性, 如材料、截面、杆件等。 此外,在结构分析中可以考虑某些设计模块的特定对象刚度;例如混凝土配筋(准备中)、SIA 261 中木杆件与 SIA 265 相关的含水率等级 [2] ],或者剪力蒙皮的影响和转动约束为 {%32312#/zh/downloads-and-information/documents/online-manuals/rfem-6-rstab-9-torsional-warping- 7-dof/003101 杆件 ]] 在有七个自由度的计算中。

重要

在设计模块中可以对材料、截面和杆件进行刚度调整。

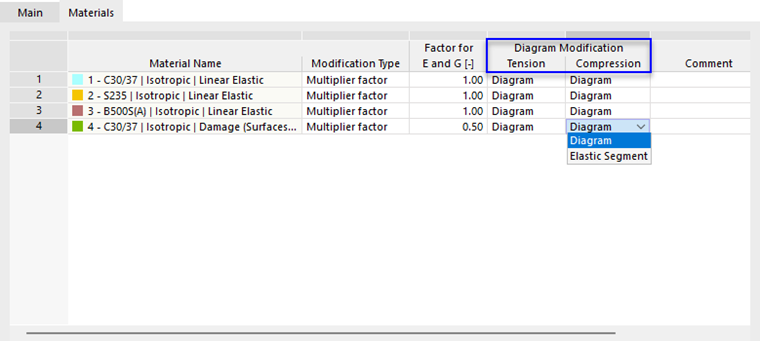

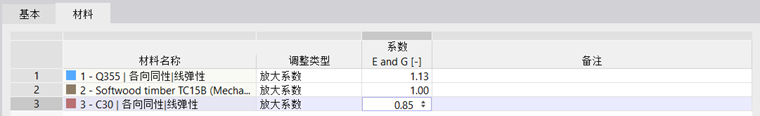

勾选影响结构刚度的各个选项后,用户可以在对话框的相应选项卡中修改对象的刚度。 它们会根据对象类型进行调整。 例如,要调整材料的刚度,请输入弹性模量和剪切模量的放大系数或缩小系数。

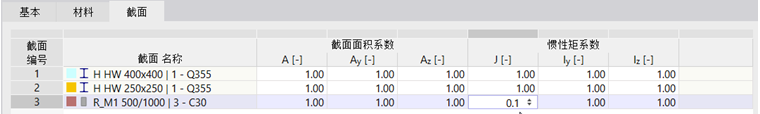

用户可以分别定义截面、支座和铰的刚度。 下图显示了如何将矩形截面的扭转惯性矩修改到原来的10%。

信息

只有在弹簧常数为某个自由度定义的情况下,杆端铰或支座的调整系数才有意义。 它们对铰接或固定边界条件没有影响。

在调整杆件和面的刚度时,用户需要选择或创建一种对应的刚度调整。 在章节中对这些类型进行了介绍。

输入相关杆件和面的编号,或使用按钮选择对象 单独选择 以图形方式。

停用非线性

如果模型中存在具有非线性属性的对象,用户可以使用该功能来停用该对象的非线性属性。 这样,可以避免例如在非线性作用的'面支座'的情况下出现失效的'杆件类型'(例如受拉杆件和受压杆件)或提升力。 勾选“停用非线性”后,该对象的相关属性将被视为线性。

重要

如果某个对象在实际工程中确实具有非线性的属性,建议仍将该对象按非线性考虑以保证工程安全。

其他选项

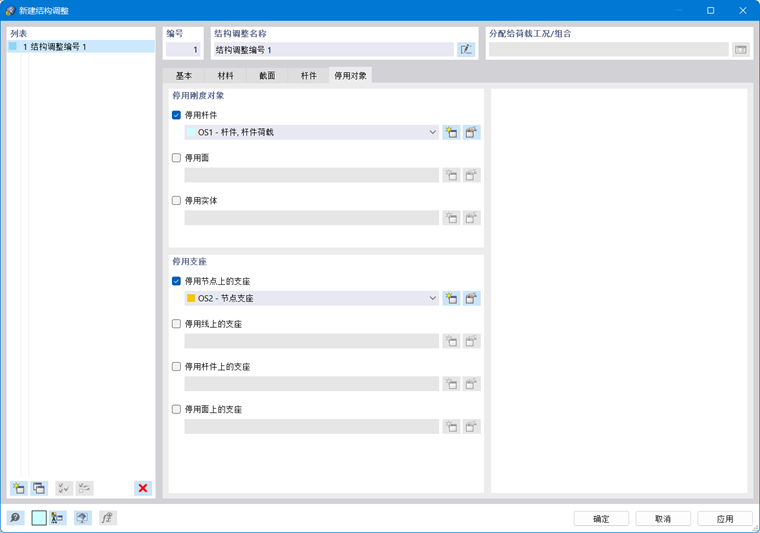

用户可以在对话框该部分下使用“停用对象”功能。 用户可以通过勾选“停用对象”,使程序计算时不考虑该对象及施加在该对象上的荷载。

使用户不需要删除该对象,就可计算结构中该对象失效时结构的力学性能(如用于计算结构抗连续倒塌性能)。

您可以将'刚度对象'(例如杆件、面和实体)以及'支座'设为非激活状态。用户可以停用杆件、面、实体和支座。 停用这些对象时,需要停用的对象需在【对象选择】中进行定义。(详见 对象选择一章)。 在列表中选择一个现有的对象选择或使用按钮来创建它 新建 一种新的类型。


参考
  1. SIA 261:2014: Einwirkungen auf Tragwerke. Schweizerische Normen-Vereinigung, 2014.
  2. SIA 265:2012: Holzbau. Schweizerischer Ingenieur- und Architektenverein, Zürich, 2012
