结果(按节点)

用户可以在导航器-结果中勾选【全局变形】和【支座反力】,以在模型中查看节点的计算结果。 并在表格中查看详细的数值结果。

全局变形

用户可以通过表格查看各个节点的全局变形。(见图表中每个节点的结果 )

各个类型的全局变形说明如下:

|u|节点位移矢量的大小
uX 节点沿全局坐标轴X方向的位移
uY 节点沿全局坐标轴Y方向的位移
uZ 节点沿全局坐标轴Z方向的位移
φX 节点绕全局坐标轴X方向的转角
φY 节点绕全局坐标轴Y方向的转角
φZ 节点绕全局坐标轴Z方向的转角

提示

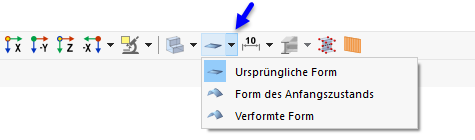

使用按钮 变形动画 可以将变形显示为一个运动序列(参见专题 动画)。

支座反力

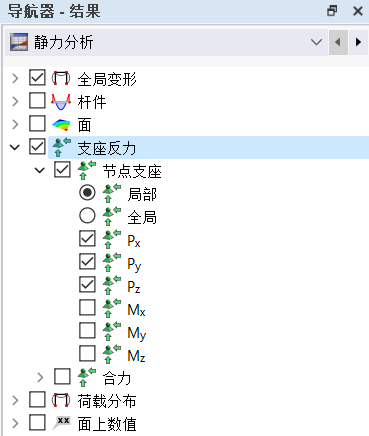

支座反力的力用“P”表示,支座反力的弯矩用“M”表示。 默认参照全局坐标系表达支座反力大小。 用户可以在导航器中勾选显示支座反力的各个分量。 对于自定义了支座局部坐标系的支座反力,程序可以输出参照局部坐标系的支座反力。

信息

当导航器-结果中勾选了“全局”时,表格参照全局坐标系表示支座反力;当在导航器中勾选“局部”时,表格参照局部坐标系表示支座反力。

表格中列出了支座反力(结构传递给节点支座的力和弯矩)。 关于正负号,由于表格中的结果是结构传递给支座的力,其正负号与支座对结构的力相反。 力或弯矩的方向与全局坐标轴正方向一致时为正。 例如当全局 Z 轴向下时,在“自重”荷载工况下,结构传递给支座的力竖直向下,此时表格中的数值 PZ 为正值;X正方向风荷载作用下,结构传递给支座的力沿全局x轴负方向,此时表格中的数值PX为负值。 一般而言,如果结构中仅存在节点支座,则在表格的【荷载总和和支座反力总和】项,荷载总和应与支座反力(结构传递给支座的力)总和相等。

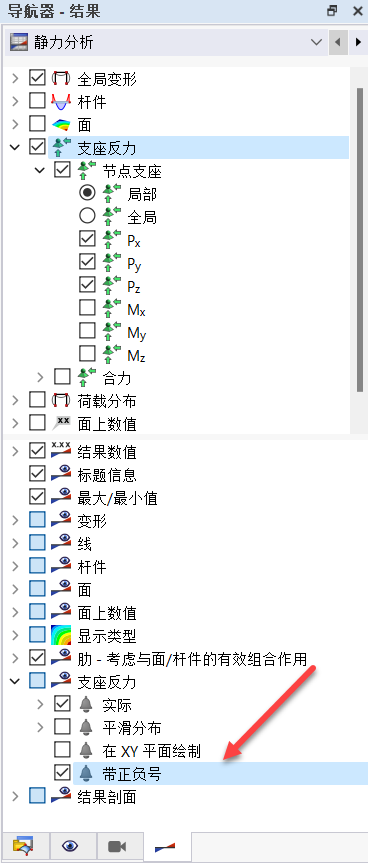

与表格中的数值结果相反,表格中显示的是结构传递给支座的力,而在模型中显示的为支座对结构的作用力。 在模型中,支座反力(支座对结构的作用力)的分量显示为箭头,箭头的大小和方向与该分量的数值相关。 用户可以在左侧导航器的下侧勾选【支座反力】-【带正负号】,以便查看支座反力(结构对支座的作用力)的正负号。 为了避免混淆支座反力(结构对支座的力)和支座反力(支座对结构的力),建议不要勾选【带正负号】。

弯矩以绕坐标轴正方向顺时针旋转为正。 该正负号表示的是结构对支座的作用力方向。 沿全局坐标轴正方向为正。

荷载总和和支座反力总和

对于每个荷载工况和荷载组合,用户可以在表格末尾查看【荷载总和和支座反力总和】。 荷载总和=支座反力总和。但是由于模型中不仅存在节点支座,还存在线支座、面支座、杆件支座,故在【结果(按节点)】表格中,荷载总和并不一定等于节点支座反力总和。 面支座、节点支座、杆件支座、线支座的支座反力总和才可与荷载总和平衡。
