设置中线

在菜单 Extras → Linien modifizieren 中，有两个编辑功能可用于在平行或非平行线之间生成中线（参见图 Modellierungstools ）。或者，您可以使用 CAD 工具栏中的按钮 或 。

设置中点之间的中线

功能 Mittellinien setzen 在两条线之间的中间生成一条线。在工作窗口中通过鼠标点击依次选择这些线。当您将光标移动到第二条线时，可以在预览中看到中线。

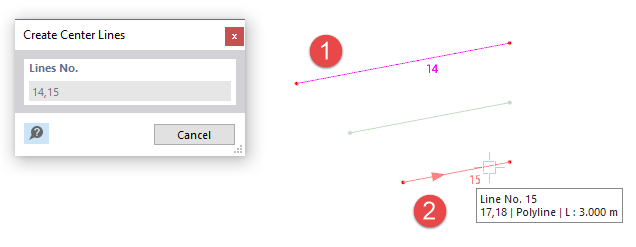

创建中心线

对于平行线，中线将在这些线之间生成，并长度匹配。如果这些线不平行，中线将从线的起点和终点之间的中点生成。

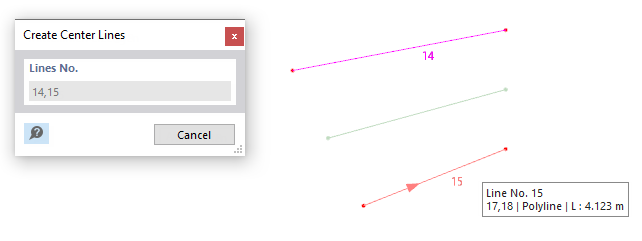

为非平行线创建中心线

设置通过角轴的中线

使用功能 Mittellinien setzen | Winkelachse 可以在非平行的两条线之间生成中线。与功能 Mittellinie 不同，中线基于两条线交点中的角平分线。这在下图中用虚线表示。

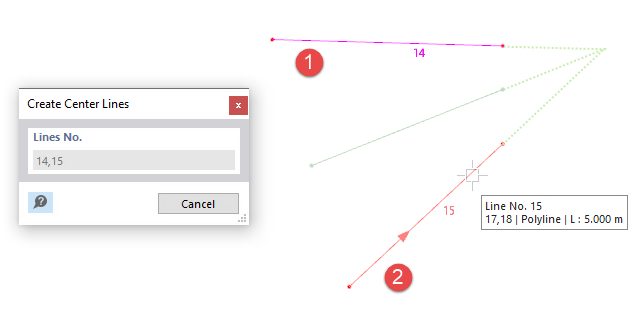

将中心线设置在角度轴上

如果这些线是平行的，中线将在这两条线之间的中间生成。
