导航器

导航器位于软件界面的左侧。导航器以树状列表的形式显示已打开模型的材料、截面、荷载等各项数据。 通过点击导航器中的向右箭头 开幕目录 按钮,可以展开各个条目,点击向下箭头 开场白 按钮,可以收起条目。 用户也可以通过双击条目名称将其展开或收起。

用户可以拖动导航器的标题栏,将导航器拖拽到其他位置。 当拖拽到窗口边缘位置时,导航器会自动停靠,以使用户界面更加整洁。

提示

在导航器选中某个对象,该对象在【工作区】会被高亮显示, 以便用户快速找到对象进行编辑。

在导航器的底部有三个选项卡(在计算完成后会变为四个选项卡)。 它们分别是【数据】、【显示】、【视图】和【结果】选项卡。

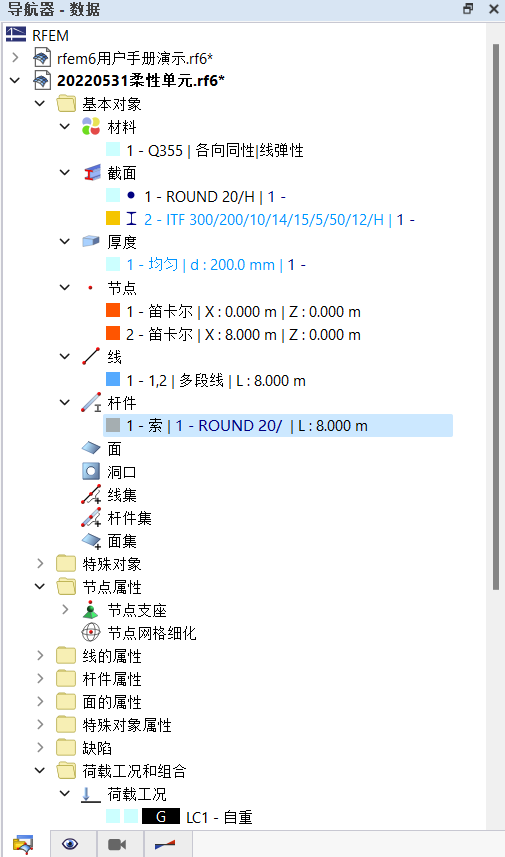

导航器 - 数据

用户可以在导航器-【数据】中管理模型、荷载和设计计算的相关数据以及计算书。 在该界面中,错误定义的对象的名称显示为红色,未使用的对象的名称显示为蓝色。

信息

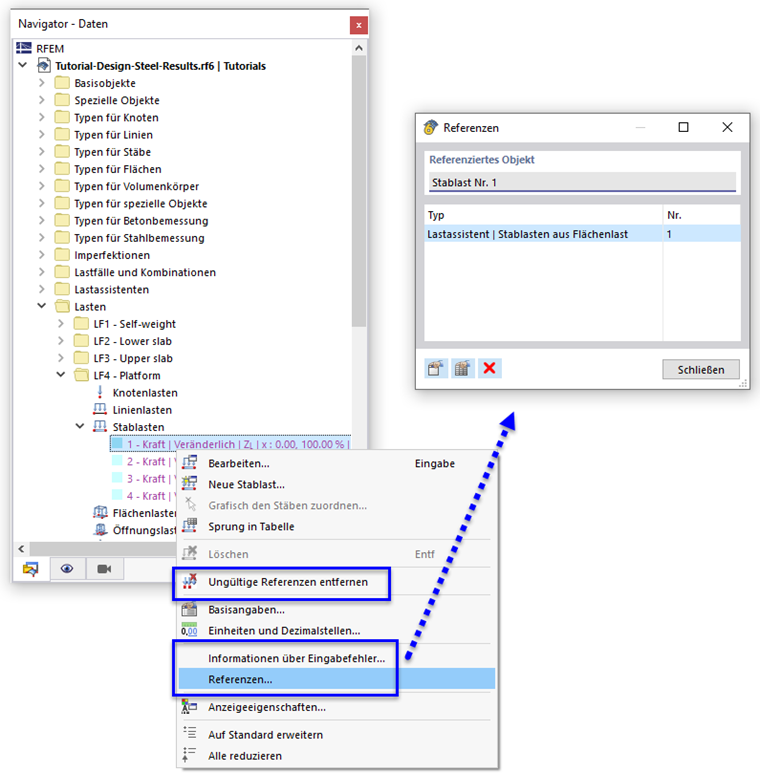

用户双击某个条目可以将该条目展开, 右键单击一个条目,将弹出一个上下文菜单,其中包含创建或更改对象的有用功能(见图# extbookmark manual|图片020145|杆件快捷菜单#)。

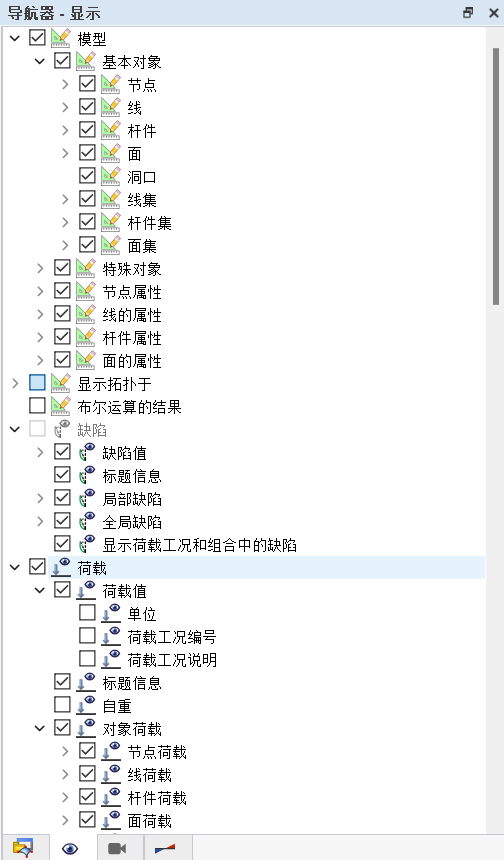

导航器 - 显示

用户在导航器【显示】中可以控制【工作区】中对象的图像显示, 如果取消勾选某一选项,相应的对象或属性会在【工作区】中隐藏。

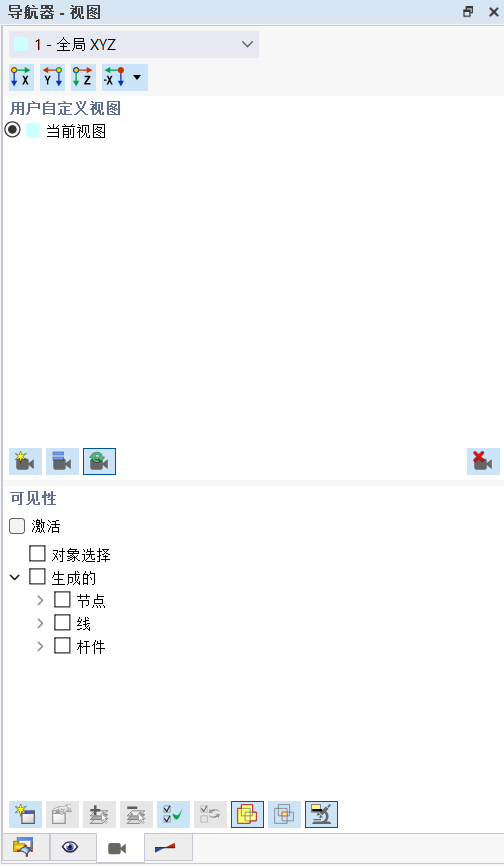

导航器 - 视图

导航器【视图】中可以管理用户自定义视图,用户自定义和自动创建的对象(局部视图、组)的可见性。 用户可以使用位于视图和可见性栏底部的按钮来实现自定义视图、可见性、添加对象到可见性中的功能(见章节 视图和可见性)。

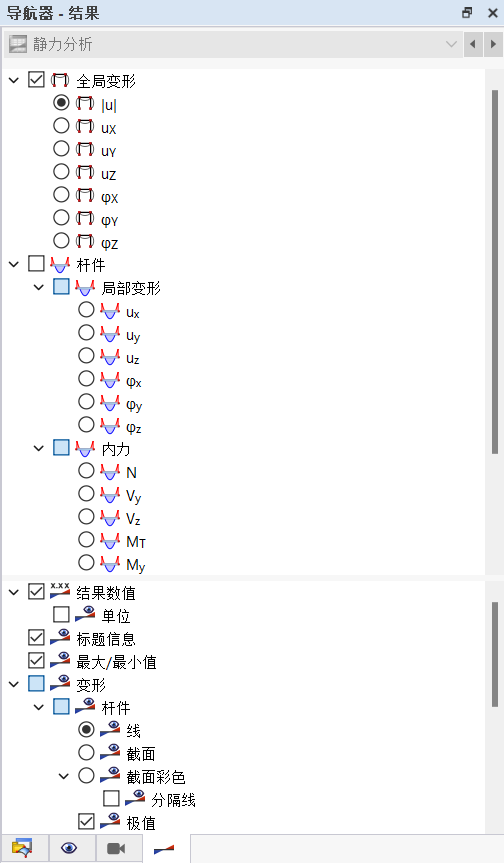

导航器 - 结果

导航器【结果】可以控制计算结果在【工作区】中的可见性, 用户可以在导航器【结果】中选择显示结构内力结果还是设计结果。
