自由集中荷载

自由集中荷载是在面上的一点施加力或弯矩。 该点不会作为有限元网格的节点。

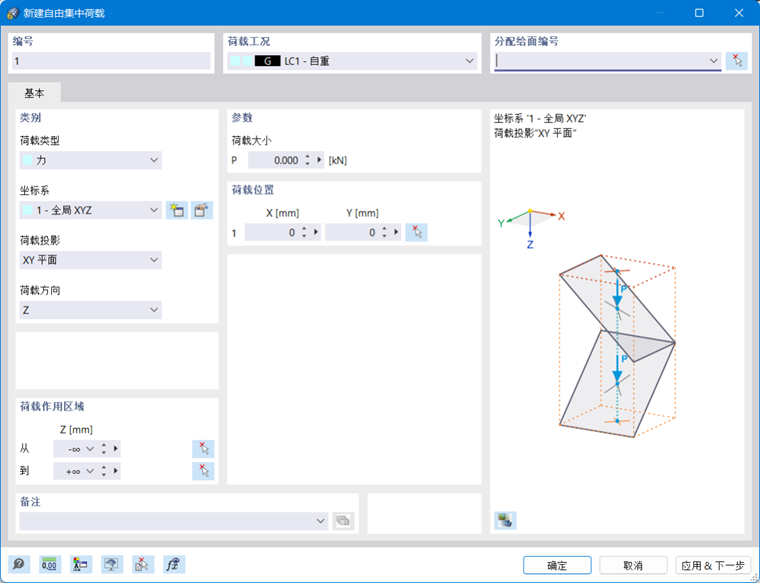

'新建自由集中荷载'对话框

用户可以在荷载工况下拉菜单中选择在哪种荷载工况下创建自由圆形荷载。

在对话框右上角的“分配给面编号”下拉菜单中，用户可以控制集中荷载以何种方式施加在结构上。 在列表中有几个选项可供选择（见图新建自由集中荷载):

• “空”： 荷载不作用在任何面上。
• 全部： 过自由多边形荷载的区域做投影，自由多边形荷载作用在模型中所有与投影面相交的面上。
• “编号”： 荷载只作用在指定编号的面上。

类别

在'荷载类型'列表中提供了以下选项：

• 力： 在面的一个点上施加力。
• 弯矩： 在面的一个点上施加弯矩。

如果节点荷载不是参照全局'坐标系' XYZ，用户可以选择一个用户自定义的坐标系或创建一个新的坐标系。

在'荷载投影'列表中，选择荷载要投影到的全局平面（XY、YZ 或 XZ）。 RFEM 从输入栏中 荷载位置 开始“设计”一条垂直于该投影平面的直线，并将荷载施加在该直线与面的交点上。 通过这种方式，用户可以快速地将相同的荷载施加到多个面上。

用户可以在该下拉菜单中选择自由圆形荷载的荷载方向。 根据坐标系的不同，可以选择面的局部坐标系 x, y, z ，全局坐标系 X, Y, Z 或者用户自定义的坐标系 U, V, W。

选择荷载方向

参数

用户可以在对话框该部分指定自由集中荷载的大小。

荷载位置

用户可以在该处定义自由集中荷载的作用点的位置。 也可以使用 按钮以图形方式定义点。

荷载作用区域

如上所述，荷载从荷载位置开始作用在垂直于投影平面的裁剪面上。 如果在对话框的 部分中选择了'全部' 选项，则可以通过几何准则来限制荷载的影响。

默认情况下，荷载在 -∞ 到 +∞ 的范围内无限作用。 用户可以使用'从'和'到'输入栏来减少对特定区域的荷载影响（见图 新建自由集中荷载）。
