由自由线荷载转换为杆件荷载

该向导可以帮助您将自由直线荷载按比例施加到杆件上,例如在桁架栅格上。

基本

用户可以在【基本】选项卡中管理该荷载向导的各项基本参数。

生成荷载工况

用户可以在在该下拉菜单中选择或新建荷载工况,使用该荷载向导生成的荷载将属于该荷载工况。 使用 新建 按钮可以创建一个新的荷载工况。

类别

荷载分布

用户可以在该下拉菜单中选择荷载的分布情况:

  • 均匀: 洞口内的虚拟面荷载大小恒定,
  • 线性: 荷载是线性可变的分布。 在对话框的'线荷载参数'部分中,可以指定三个具有各自荷载值的参考节点。

坐标系

线荷载可以垂直于荷载平面('局部 z'),也可以相对于全局 XYZ 坐标系。 用户也可以选择一个用户自定义坐标系或创建一个新的坐标系。

荷载方向

如果线荷载不是垂直于荷载平面而是沿全局轴的方向,那么用户可以在下拉菜单中选择需要导算的自由线荷载的方向。

荷载方向分为“真实长度”和“投影长度”。 用户可以在对话框右侧查看相应的示意图。

线荷载参数

输入均匀线荷载的大小。 如果荷载是线性可变的,那么可以定义分配荷载的两个节点的编号。 使用 单独选择 按钮可以在工作窗口中以图形方式选择节点。 如果尚不存在合适的节点来分配荷载,则可以使用 新建 按钮创建。

选项

如果您勾选'新建杆件'复选框,则线荷载只作用在由'线荷载参数'部分中的两个节点定义的线区域内的现有杆件上。 . 之后建立的杆件将不会参与导荷。

“考虑杆件偏心”:杆件是以线来定义的。程序在计算杆件共面时,如果杆件所在的线共面,则认为杆件共面,进行导荷。 如果激活该复选框,则线荷载不会施加到从平面偏移的杆件上。

“考虑截面分布”:用户可以使用该功能控制荷载是否导算到变截面的杆件。 勾选该功能后,线荷载将不会导算到变截面的杆件上(见 截面 )。

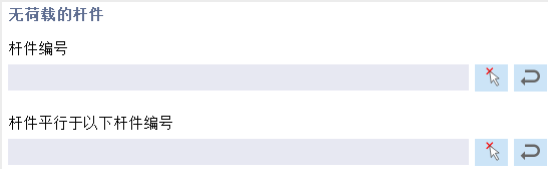

不包含的杆件

用户可以使用该功能将需要的杆件排除在导荷之外。

使用 单独选择 按钮以图形方式选择杆件,单独选择或与所选杆件'平行'。

公差

用户可以在【公差】选项卡中,控制程序判断是否共面的容差。 参数详见手册 # extbookmark 章节|公差选项卡|由面荷载转换为杆件荷载# 。
